CAD如何设置绘图区的栅格？

分类：CAD图纸作者：小溜时间：2025-01-02 15:47:15

导语：在CAD中，栅格可以帮助你对齐对象，提升绘图精度。如果想调整栅格显示，可以通过“网格设置”轻松修改间距和显示效果。本文会教你快速设置绘图区的栅格，让绘图更高效！

在CAD中，栅格可以帮助你对齐对象，提升绘图精度。如果想调整栅格显示，可以通过“网格设置”轻松修改间距和显示效果。本文会教你快速设置绘图区的栅格，让绘图更高效！

CAD如何设置绘图区的栅格？

方法/步骤

1、打开CAD，软件右下方，如下图所示按钮，是栅格的开启/关闭按钮。也可用F7键开启/关闭。

CAD如何设置绘图区的栅格？

CAD如何设置绘图区的栅格？

2、右键点击栅格图标，跳出“栅格设置”选项，点击“栅格设置”。

CAD如何设置绘图区的栅格？

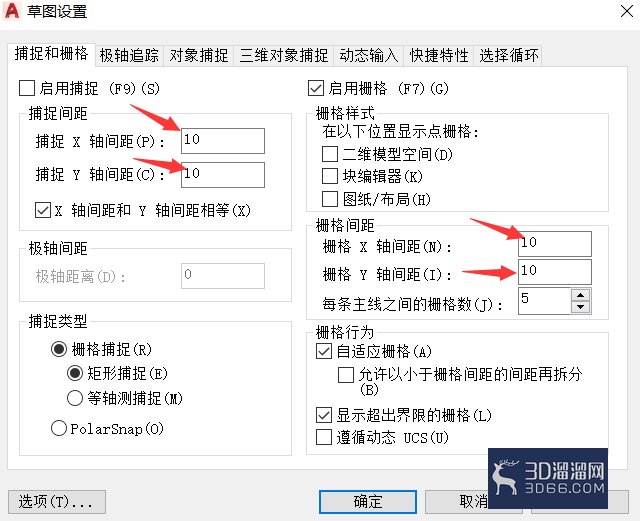

3、跳出“草图设置”窗口，选择“捕捉和栅格”，其中可以设置栅格的间距。是否启动捕捉。

CAD如何设置绘图区的栅格？

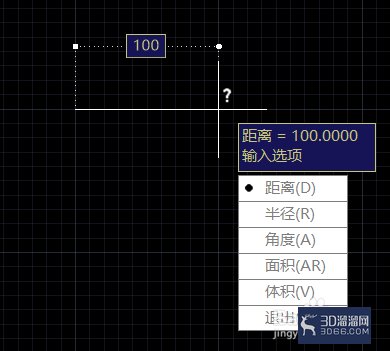

4、将栅格间距调整为10，每条主线间的栅格数调整为10，并测量：主线间距100，内有10个栅格。

CAD如何设置绘图区的栅格？

CAD如何设置绘图区的栅格？

注意事项F7键是栅格开关的快捷键。应熟练掌握。

关于“CAD如何设置绘图区的栅格？”的内容就介绍到这里啦，相信大家已经掌握了技巧！更多CAD相关知识和资源，记得关注3d66资讯哦~
