钣金折弯展开图CAD怎么画？

画钣金折弯展开图时，重点是根据实际折弯角度和尺寸展开绘制。常见问题包括展开计算不准或标注不清。本文会教你用CAD快速画出精准的钣金展开图，操作简单又实用！

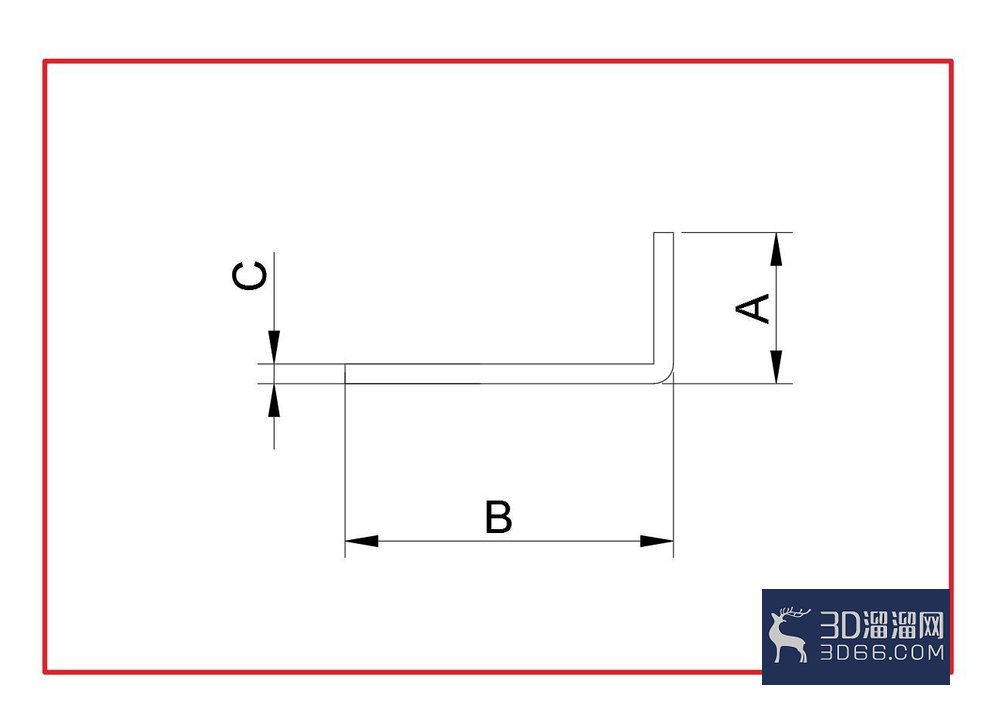

1、折弯工件展开尺寸的计算公式

展开尺寸=(A+B)-1.6*C*NA，B：是外形最大尺寸C：板厚1.6：是铝板的折弯系数N：是折弯的数量

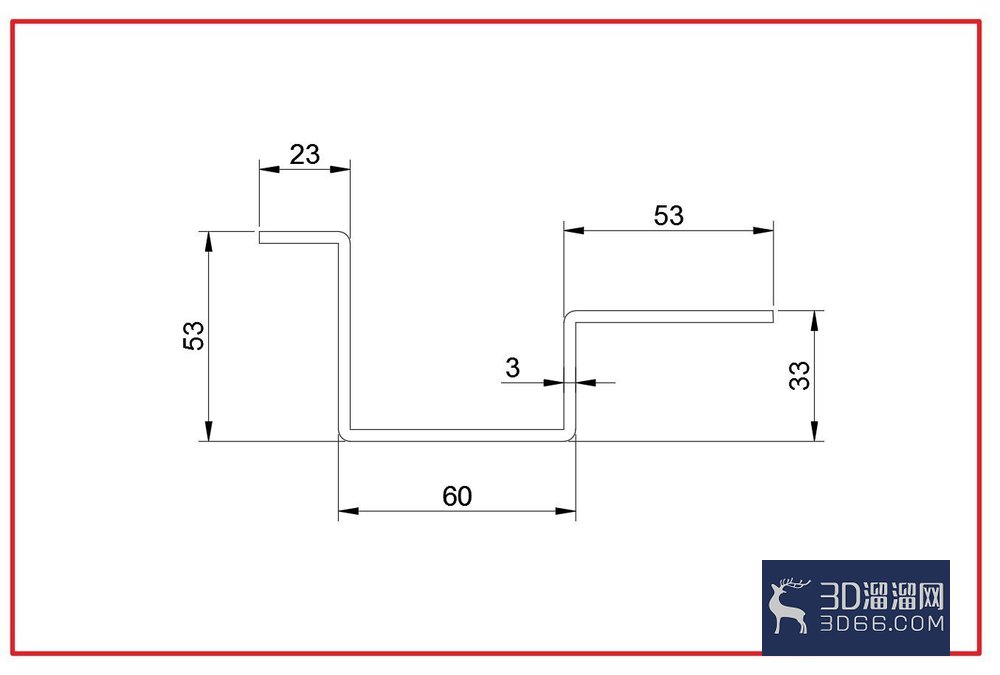

2、下图的展开尺寸计算

(23+53+60+33+53）-3*1.6*4=202.8

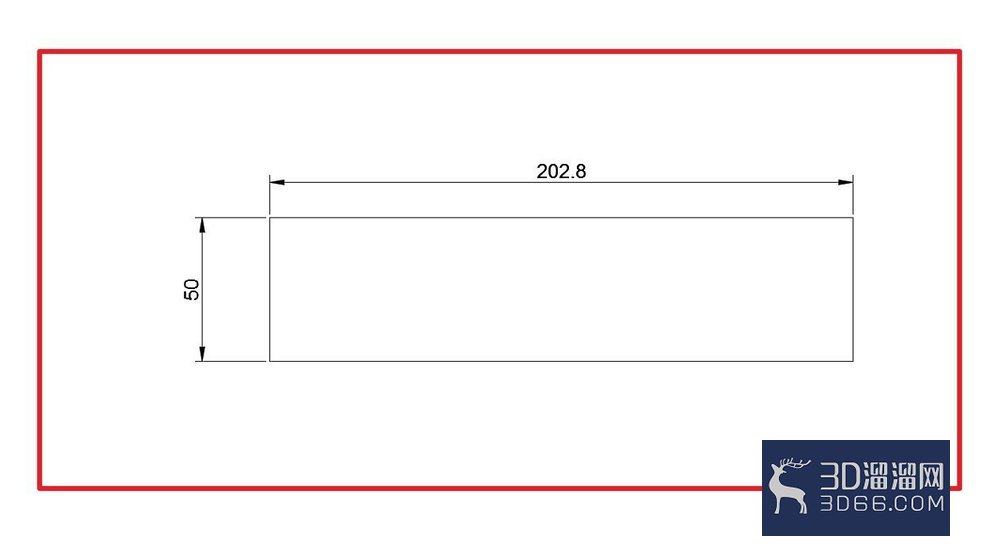

3、折弯工件的展开图

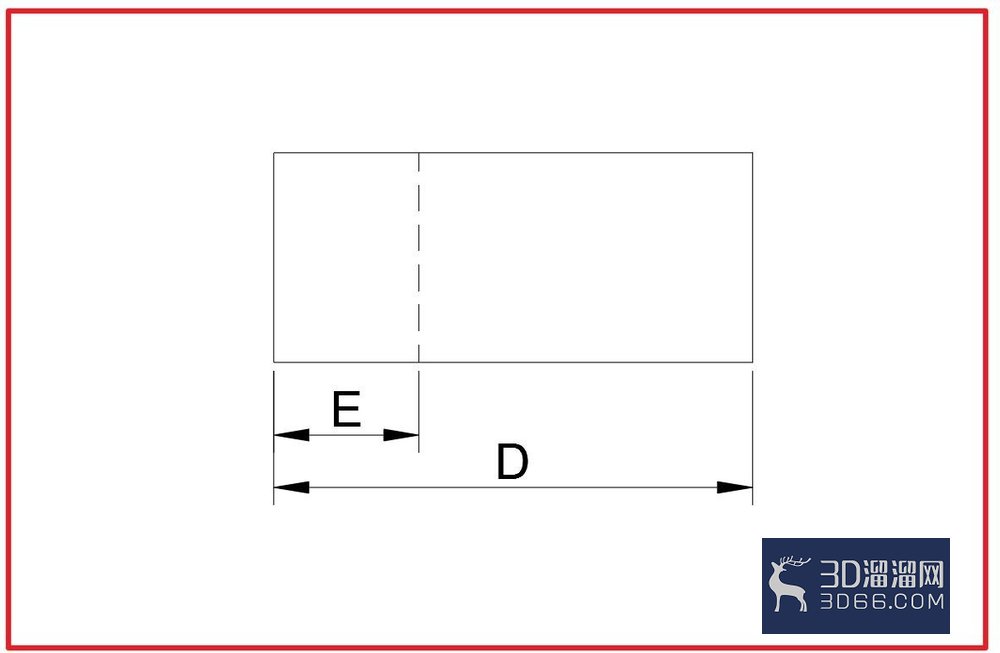

4、展开图的折弯线的公式

E = A-(C*1.6)/2*NN：是折弯的数量

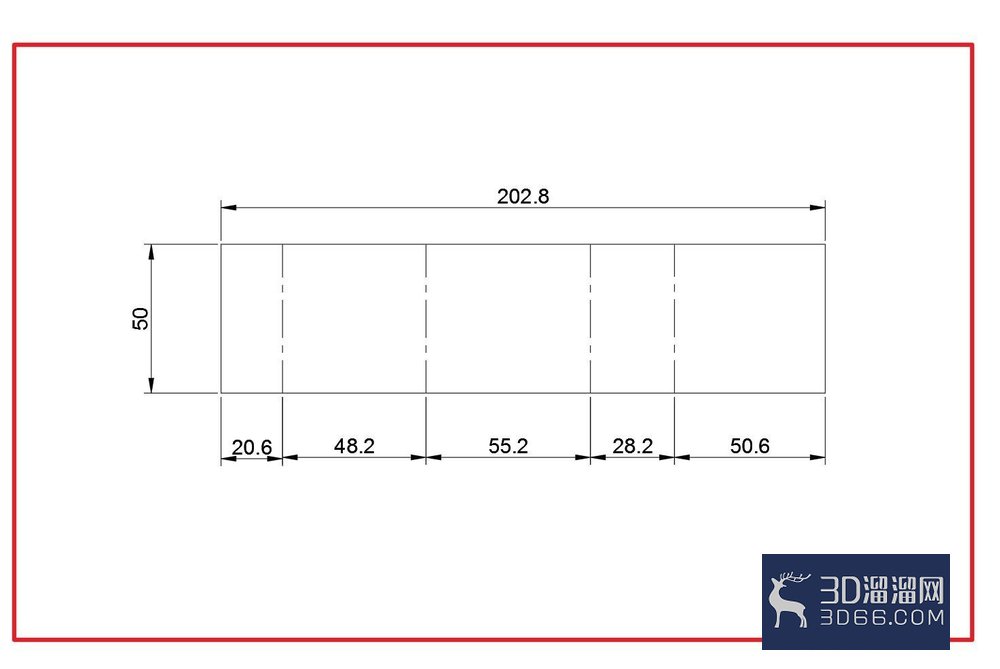

5、折弯工件展开图的折弯线

20.6=23-3*1.6/2*148.2=53-3*1.6/2*2(两个折弯)55.2=60-3*1.6/2*2(两个折弯)28.2=33-3*1.6/2*2(两个折弯)50.6=53-3*1.6/2*1

注意事项注意：1.6是不锈钢板的折弯系数
