在CAD图纸编辑画图时怎么进行折弯标注？

设计人员都知道cad图纸有的地方需要我们进行标注，这样才能够更加直观方便的了解cad图纸，我们在cad编辑器中绘制一个圆，但是我们需要对圆进行半径或者是直径进行标注，但是如果这个圆画的过大，要是在标注半径和直径的话，就会影响整个图的效果，这时候我们一般会选择折弯标注。

1、首先我们点击我们桌面上的cad编辑器，进入到该界面。在cad编辑器中新建一个图纸。

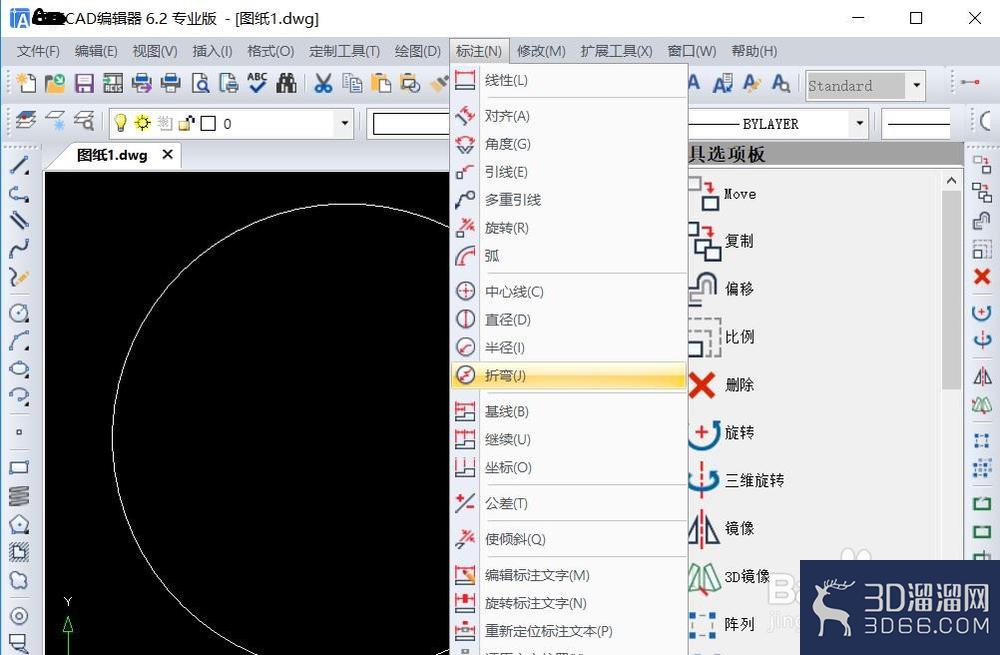

2、进入到该界面之后，我们点击该界面上方的标注，在标注的下拉框内找到折弯，并点击进去。或者在该界面下方命令的地方输入DIMJOGGED，之后敲击键盘的回车键，也可以执行折弯标注。

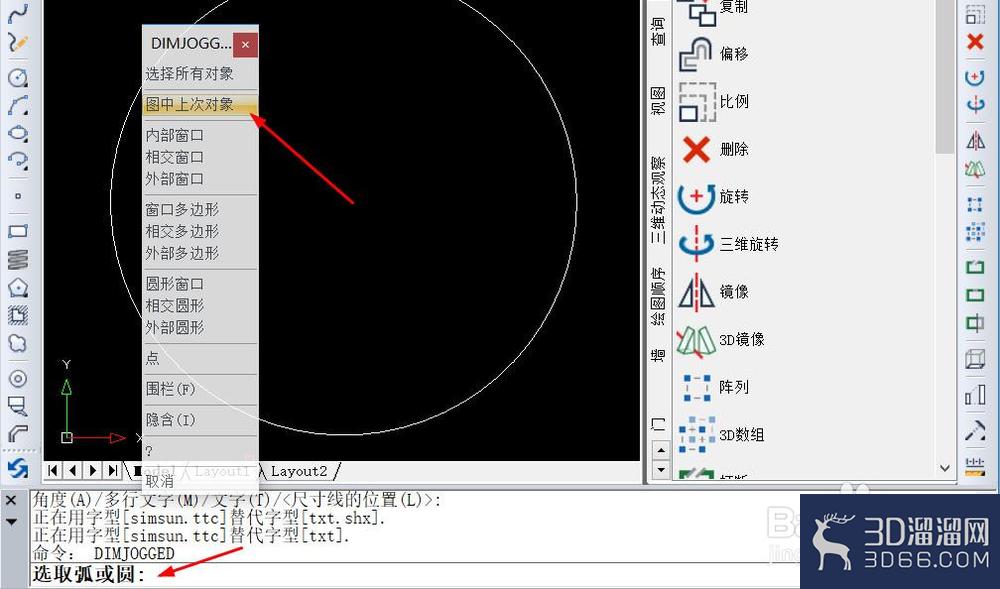

3、我们需要根据下方的命令选择需要标注的圆形或者是圆弧，如果指示表有个半径大的圆形，我们就点击圆弧。这时候命令就会对其覆盖。

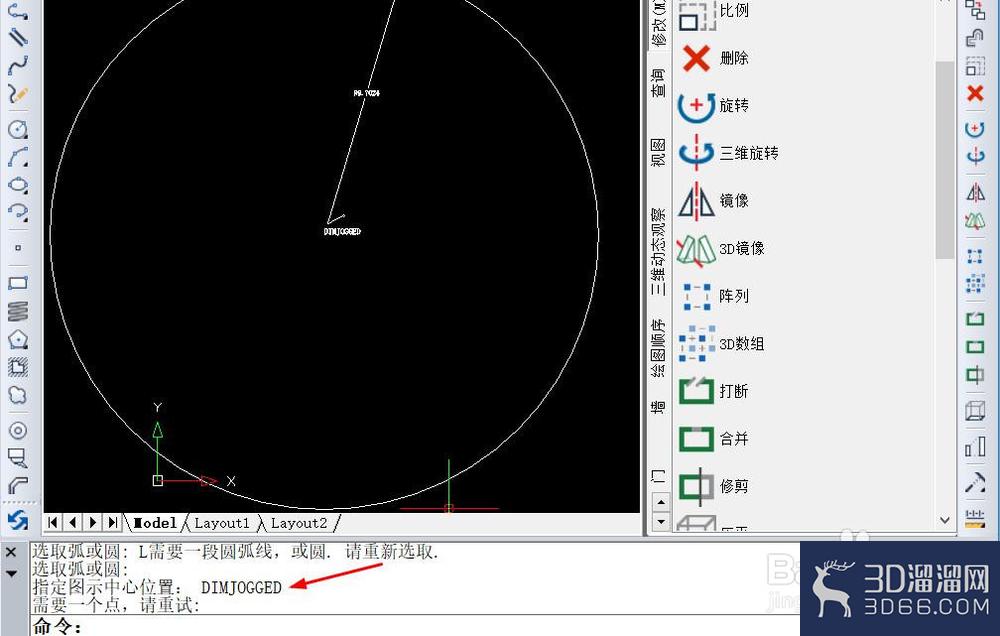

4、点击中心位置之后，我们按照尺指定尺寸线位置，鼠标选中合适的位置点击确定尺寸线。

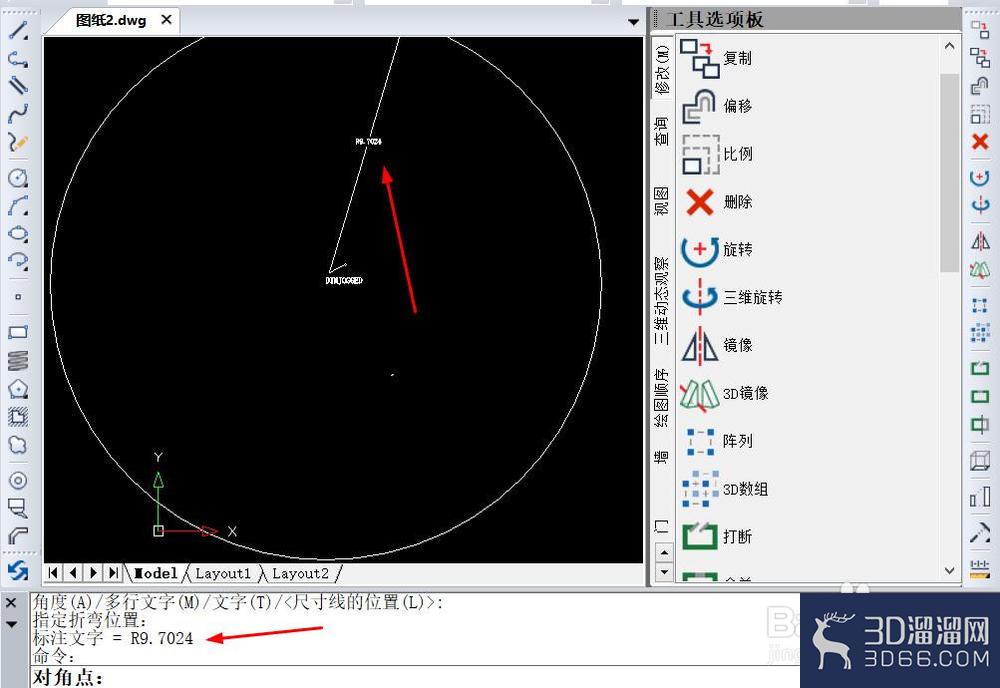

5、然后在我们选定折弯位置之后，我们就可以移动自己的鼠标，在任意的位置选择一点，即可完成对圆形或者是圆弧的折弯标注了。

给大家分享的“在CAD图纸编辑画图时怎么进行折弯标注”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
