CAD怎么显示栅格和设置？

在CAD 2015中，栅格帮助你更精确地绘制图形。遇到栅格显示不出来或需要调整时，可以通过设置栅格的间距、开关显示等功能来解决。本文将分享一些实用的技巧，帮助你更好地显示和设置栅格，提升绘图效率。

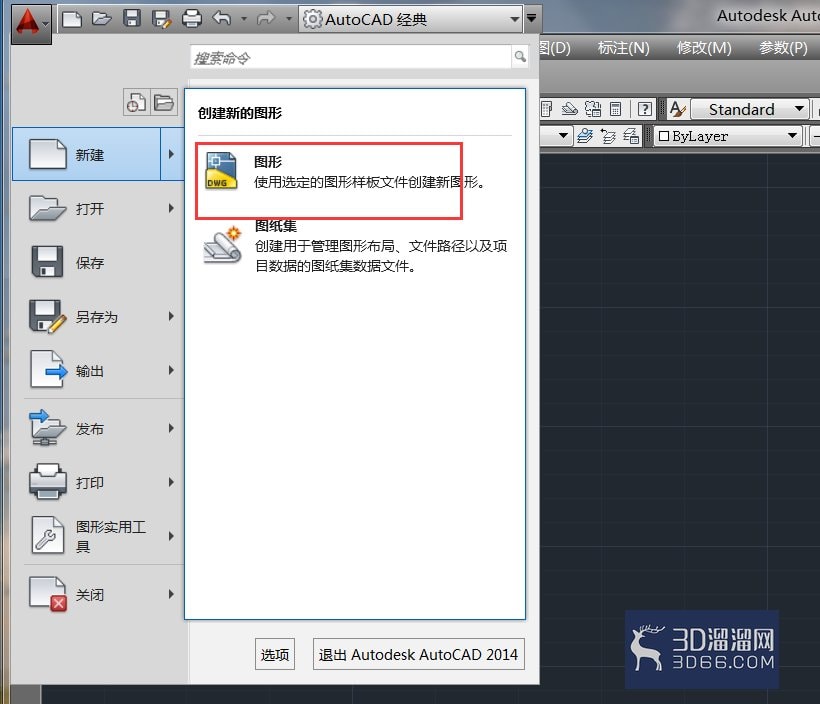

第一步：打开CAD 2015，点击【新建】，调出新的绘制图纸，如图所示

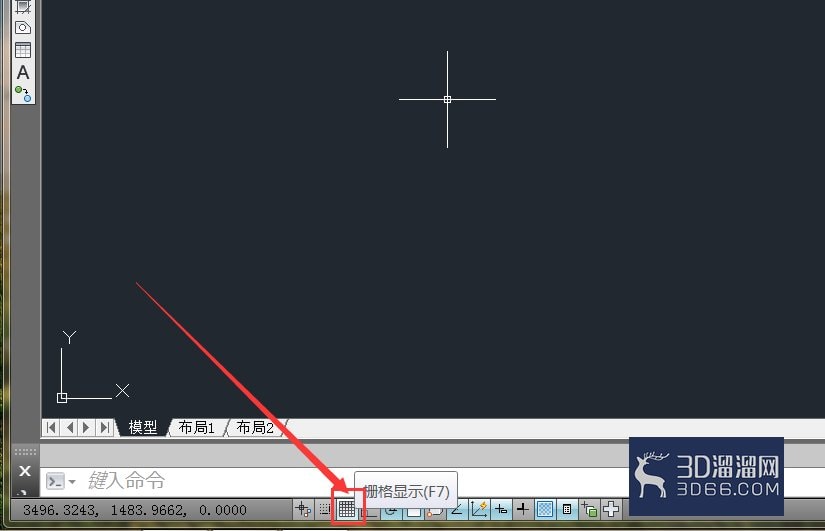

第二步：点击绘图界面底部工具栏的【栅格显示】，即可在图纸中开启栅格

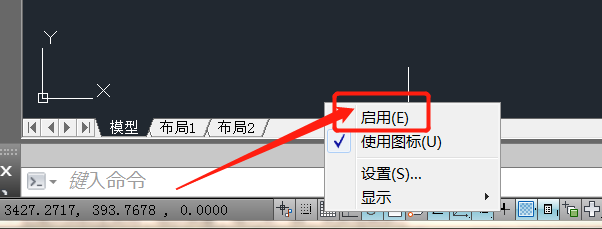

第三步：或是鼠标右宿陵击【栅格显示】，然后点击【启用】，即彩菌孝可在图川扬纸中开启栅格

栅格显示设置技巧

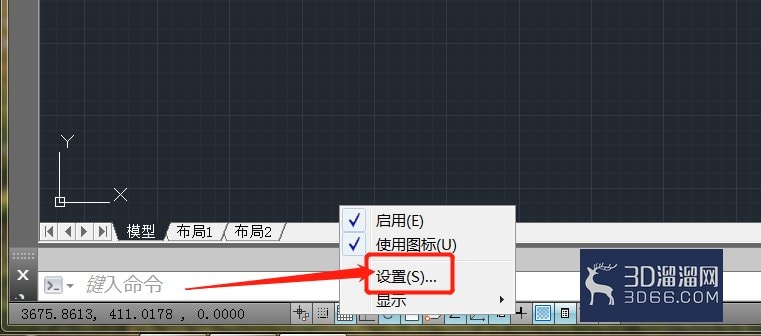

第一步：鼠标右击【栅格显示】，然后点开【设置】，如图所示

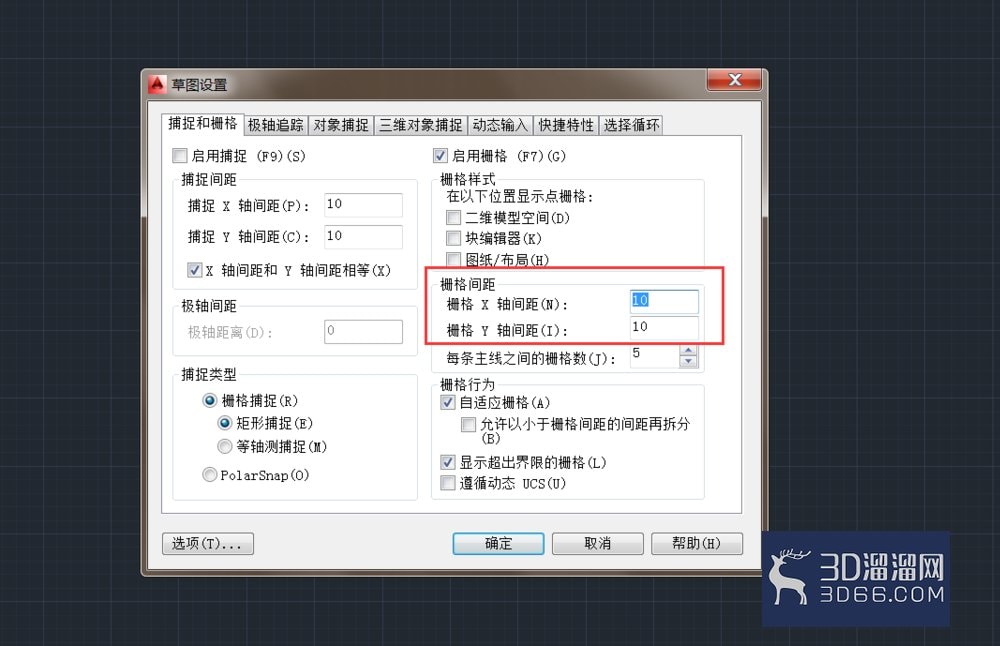

第二步：在设置界面中，【栅格间距】一栏中我们可以自定义设置栅格间距，如图所示

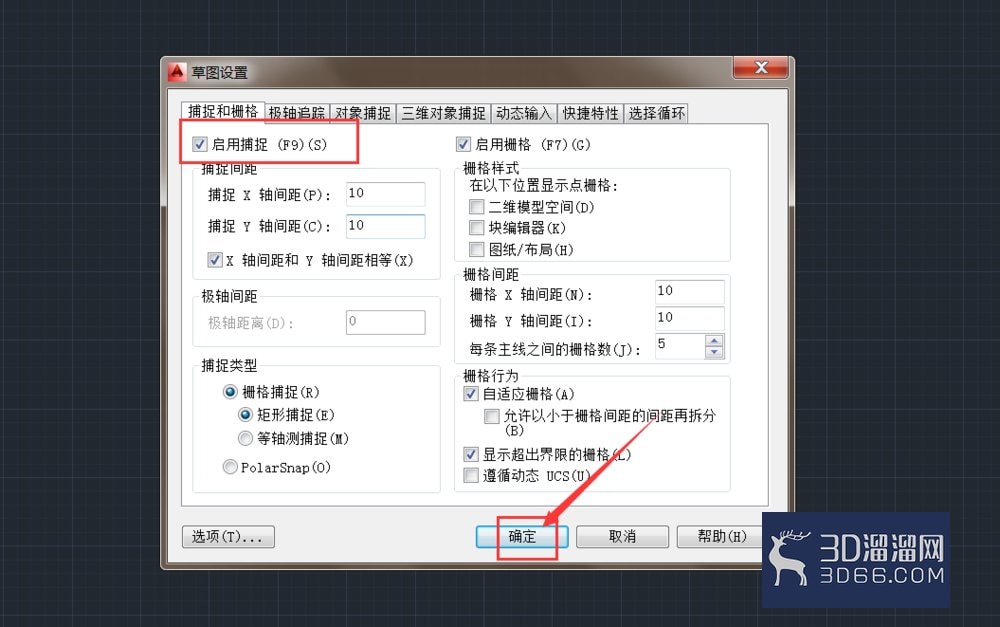

第三步：点击勾选【启用捕捉】，绘图光标只能停留在栅格交叉角之间，用来画矩形非常方便

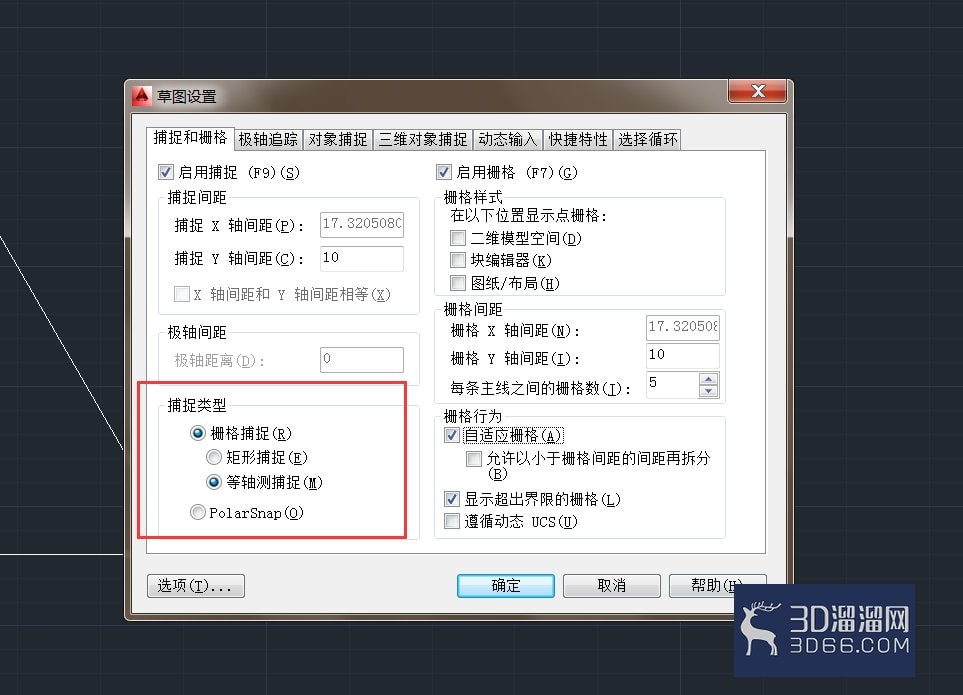

第四步：在栅格捕捉一栏也可以自由选择【矩形捕捉】模式或【等轴测捕捉】模式，如图所示

“CAD怎么显示栅格和设置？”的详细讲解到此结束啦，相信您已经学会了！如果您想获取更多CAD相关的知识和素材，别忘了关注3d66资讯~
