CAD栅格的显示与设置技巧分享

在CAD 2015中，栅格显示有时会影响精度或清晰度。你可以通过设置来调整栅格的显示方式，帮助更好地定位和绘图。本文将分享一些简单的技巧，教你如何设置栅格，提升绘图体验。

方法/步骤

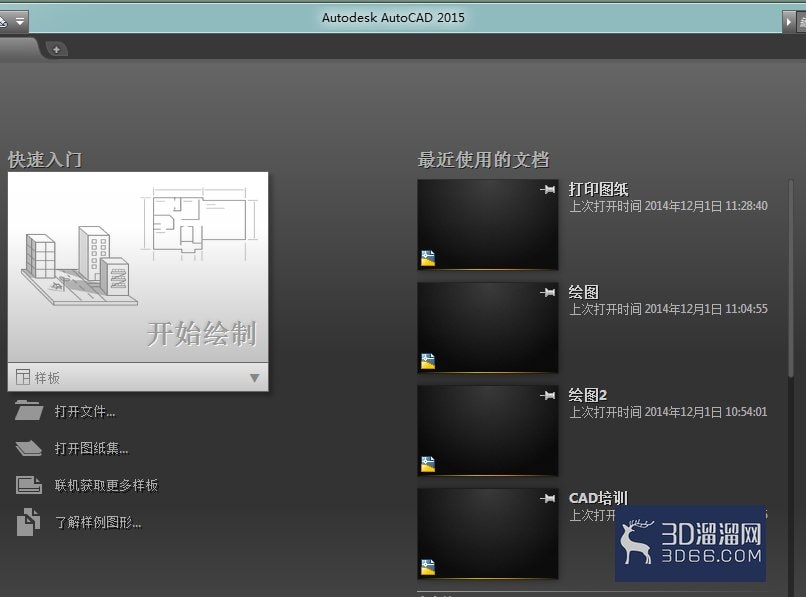

1、打开CAD2015软件后，其界面显示的是预览窗口，要进入到栅格显示与设置界面，需要新建或打开一个模型；

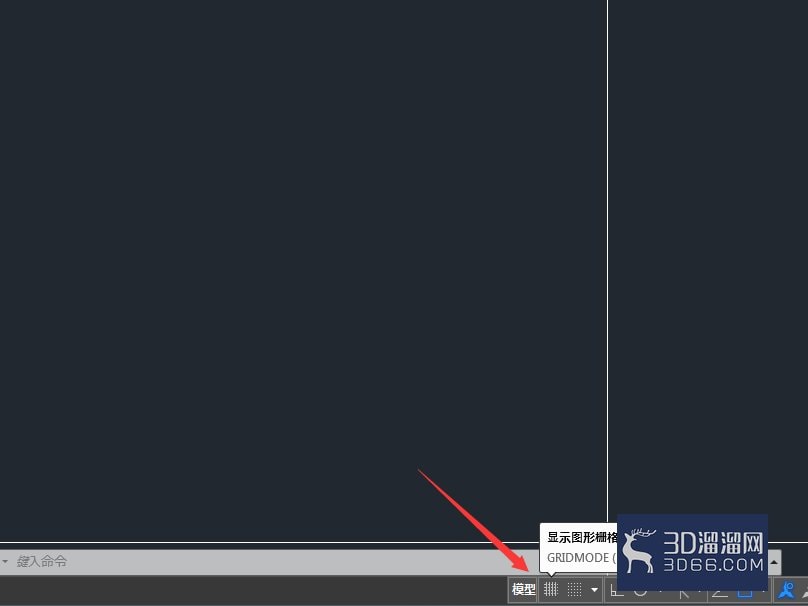

2、新建一个CAD二维绘图窗口，栅格开关按钮在绘图窗口的下方；

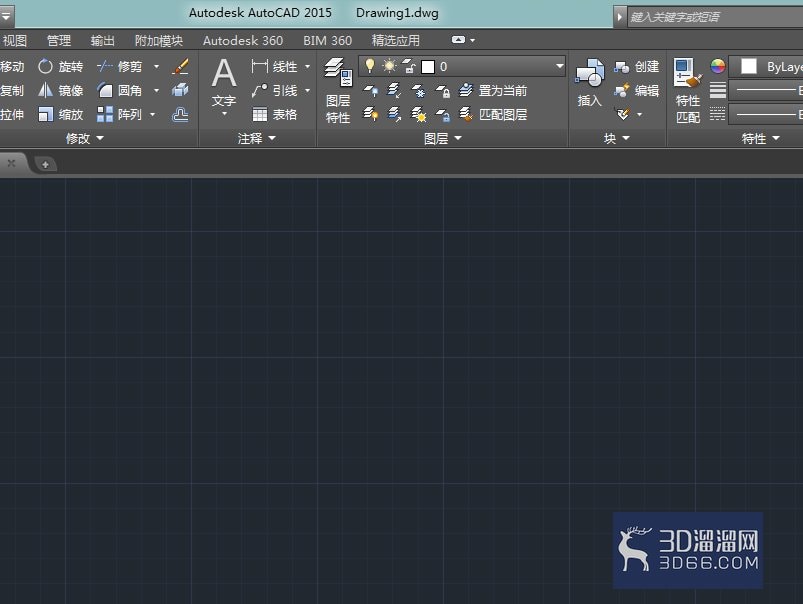

3、在CAD绘图窗口中打开后的栅格显示如下图；

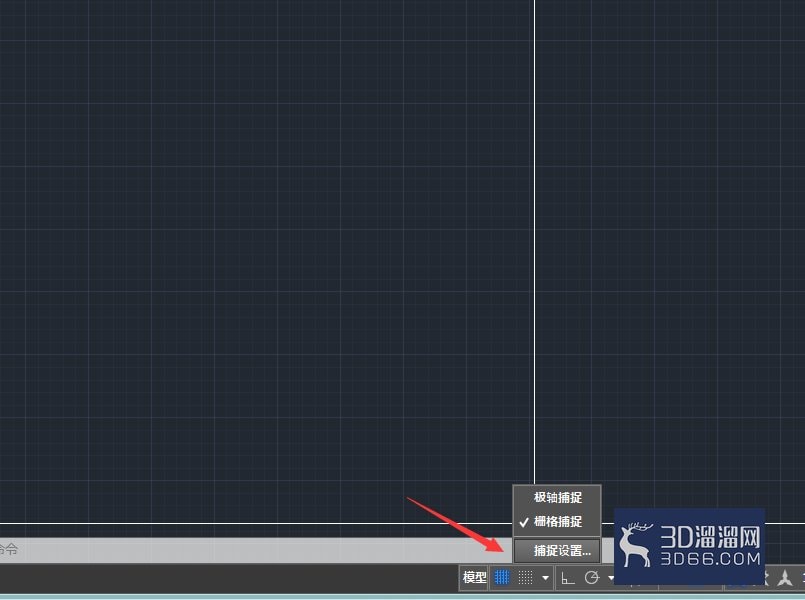

4、在下图的所指示的单击，在弹出的指令中，选择捕捉设置；

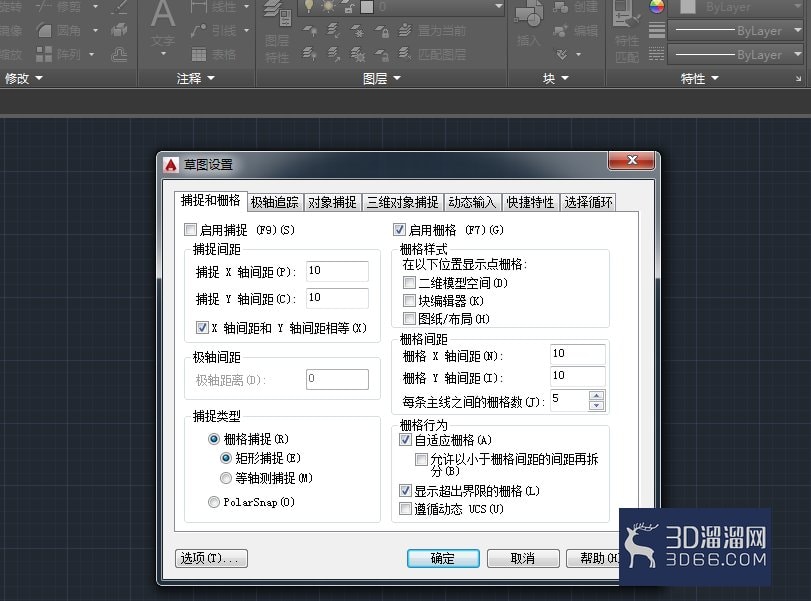

5、其弹出的对话框如下，我们可以在第一栏找到栅格设置；

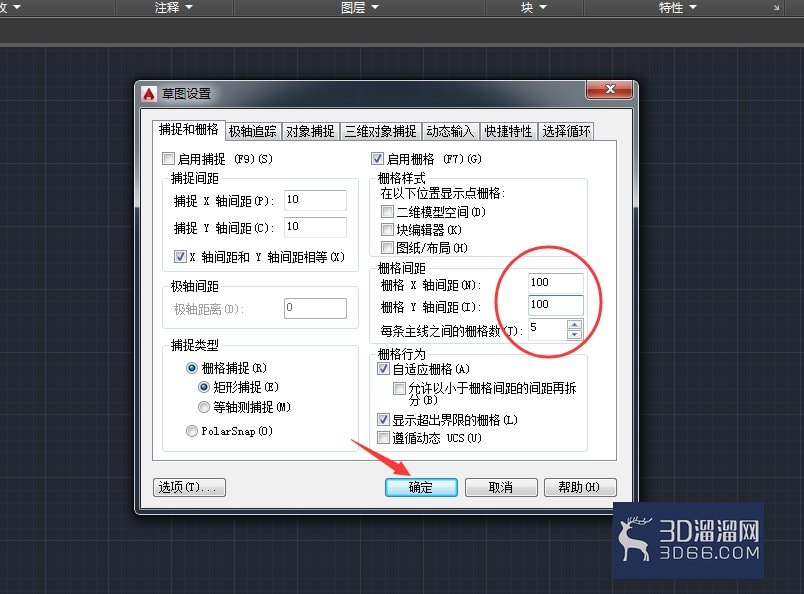

6、栅格最常用的设置是：更改其间距，间距越大，表明栅格离得越远，按下图的设置后，点确定；

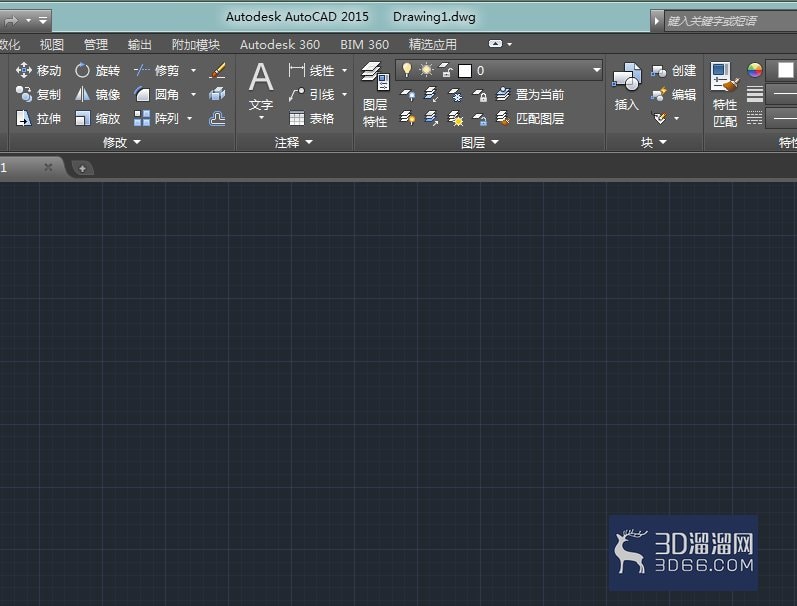

7、在更改过栅格之后，可以明显看到栅格之间的距离增大了；

常规情况下，栅格的间距默认设置成10*10就好了，在启用栅格后，绘制平面图，其绘图比例与当前的窗口相协调；
