AutoCAD怎么启用栅格捕捉绘图辅助功能？

在使用AutoCAD 2014工作时会遇到各种各样的问题，比如需要启用栅格捕捉绘图功能。那么如何进行设置呢？下面小溜与你分享具体步骤和方法。

工具/原料AutoCAD 2014辅助设计软件方法/步骤

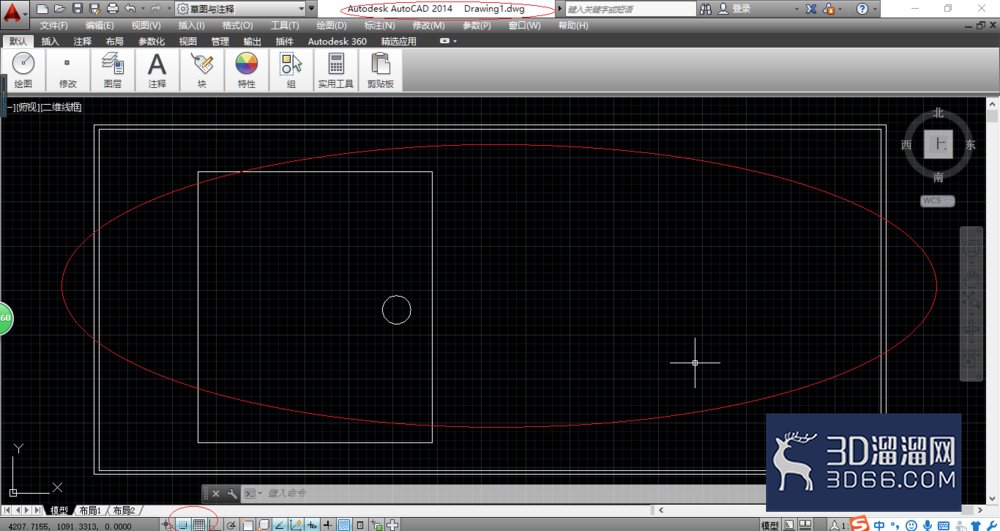

1、启动AutoCAD 2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求启用栅格捕捉绘图功能。

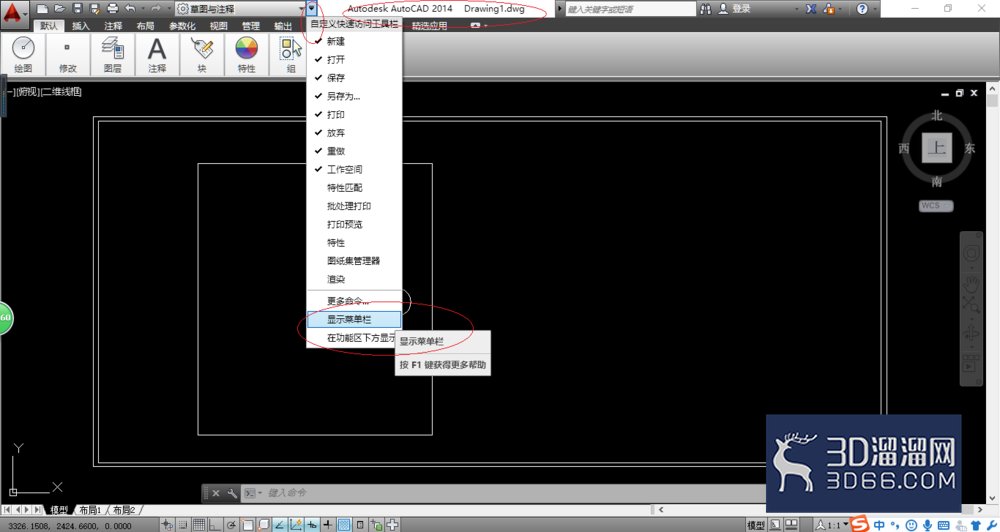

2、如图所示，点击自定义快速访问工具栏向下箭头。弹出下拉列表选项，选择"显示菜单栏"项。

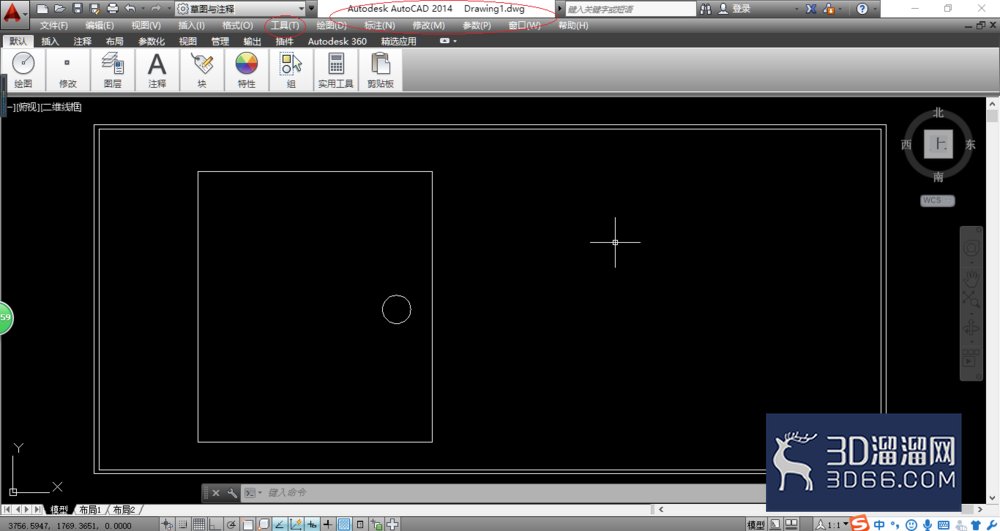

3、唤出"系统菜单栏"区，如图所示。点击"工具"图标，下步将进行启用栅格捕捉绘图功能的操作。

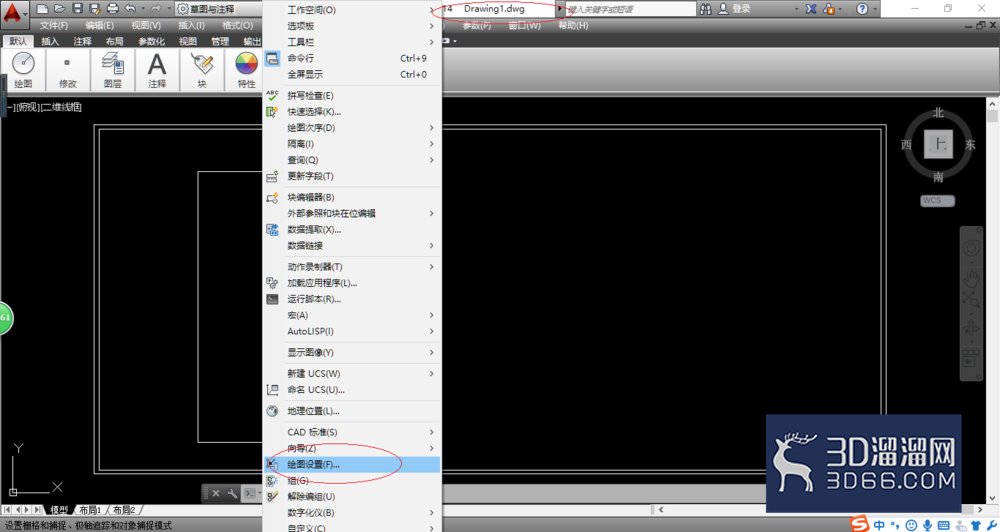

4、如图所示，弹出"工具"菜单选项。选择"绘图设置..."项，用于打开"草图设置"对话框。

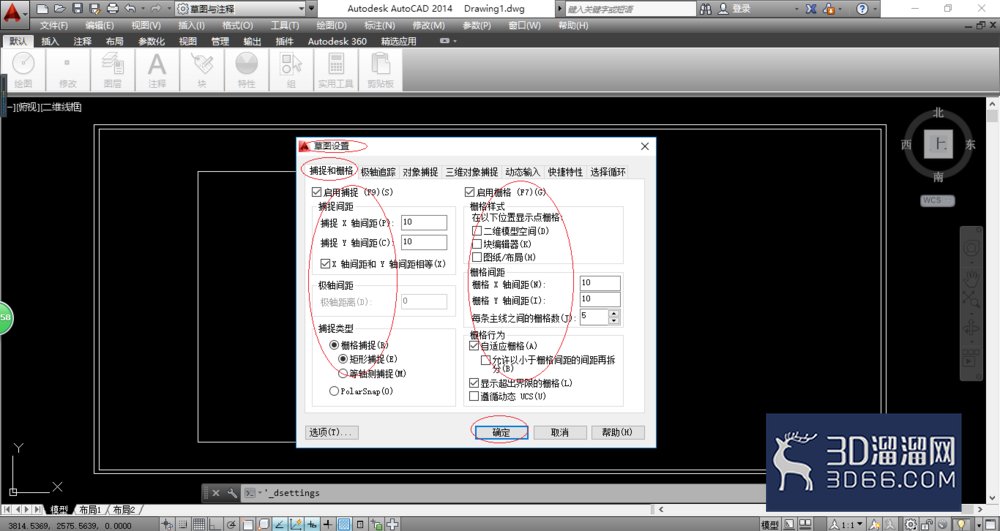

5、弹出"草图设置"对话框，如图所示。勾选"捕捉和栅格→启用捕捉、启用栅格"复选框，设置完成点击"确定"按钮。

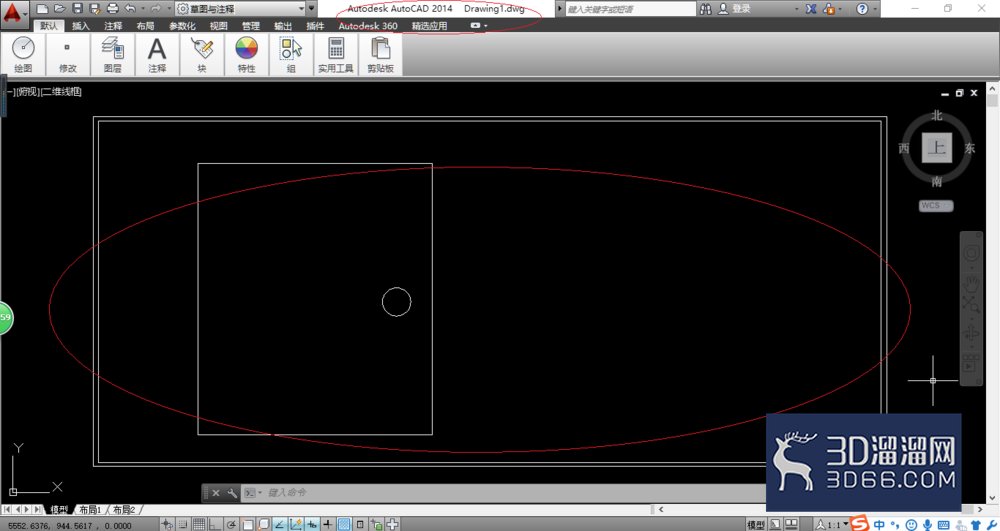

6、如图所示，完成启用栅格捕捉绘图辅助功能的操作。本例到此结束，希望对大家能有所帮助。
