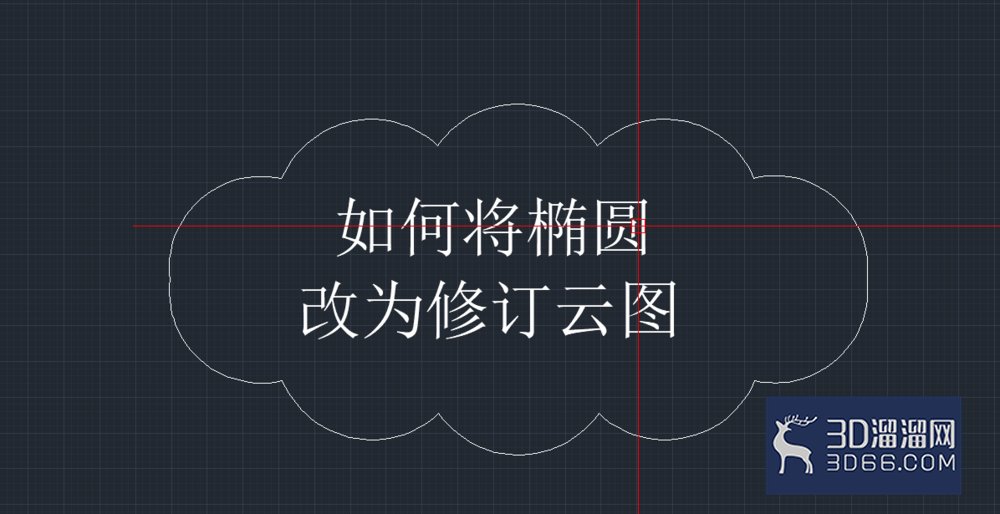

CAD绘图中怎么将椭圆转换为修订云图？

cad绘图教学，很多小伙伴不知道怎么将椭圆转换为修订云图，这里小溜说一下如何将cad中的椭圆转换为修订云图的方法，希望能够对你有所帮助。

工具/原料cad方法/步骤

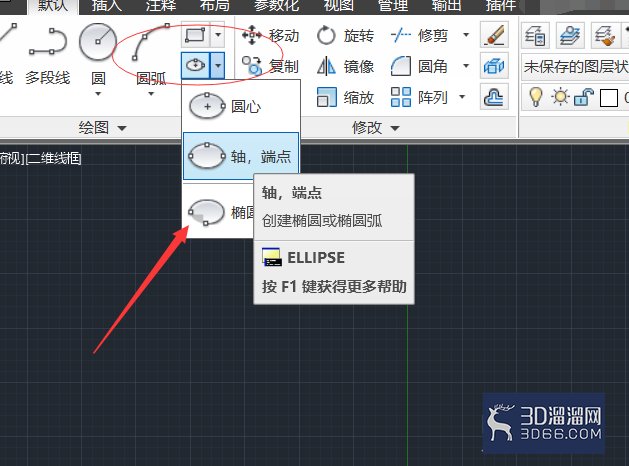

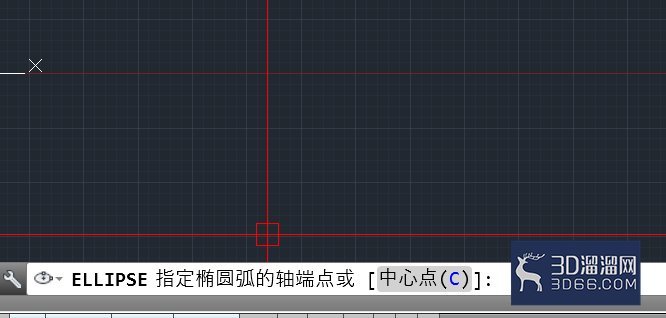

1、这里首先找到cad中的椭圆命令，这里点击如图所示工具栏中的椭圆即可，任意选择一种命令。

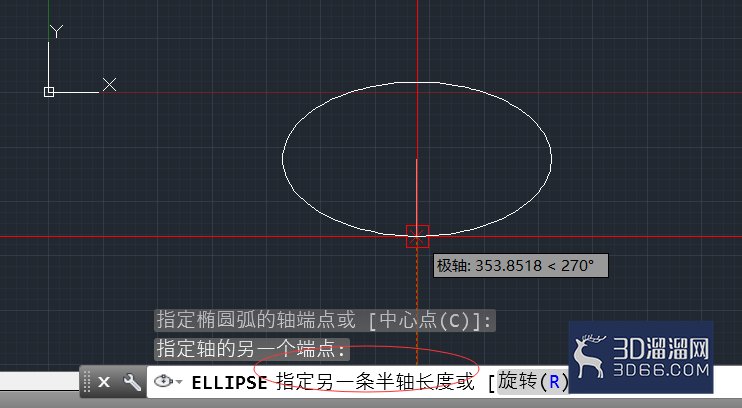

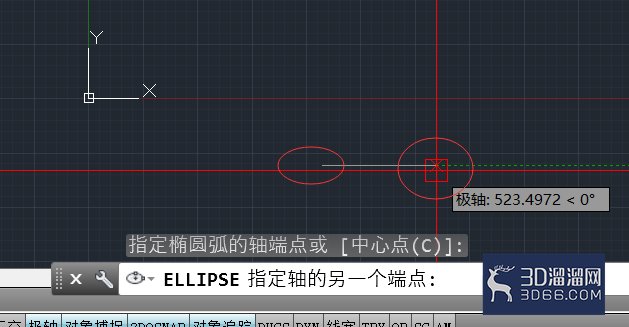

2、然后依据下方命令提示栏中的操作，绘制一个你想要的尺寸的椭圆，这里每次操作完成一步，只需要点击 空格 即可。

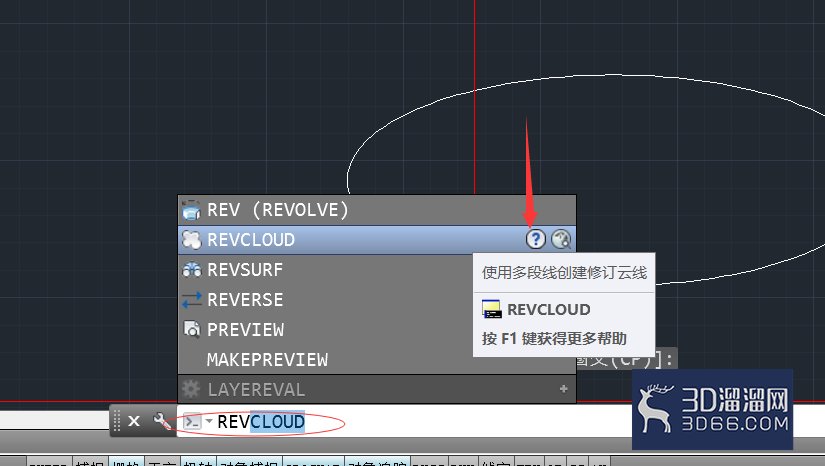

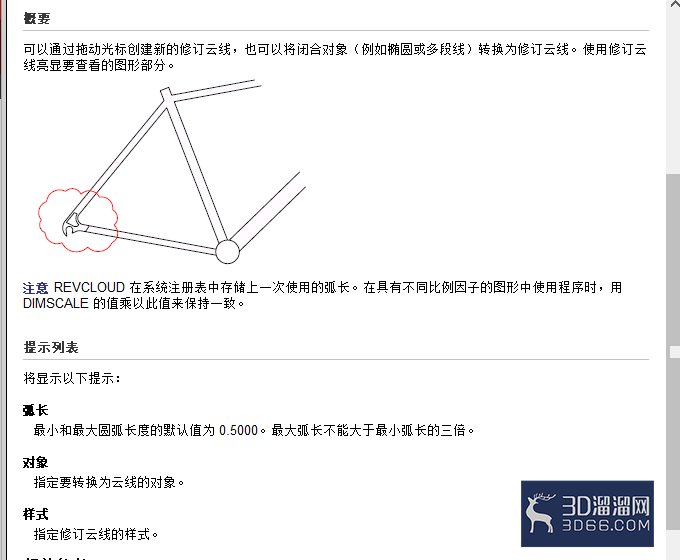

3、然后在命令栏中输入 revcloud 命令，该命令即为修订云图命令，这里你可以点击命令栏中的问号，然后查看软件的命令详情。

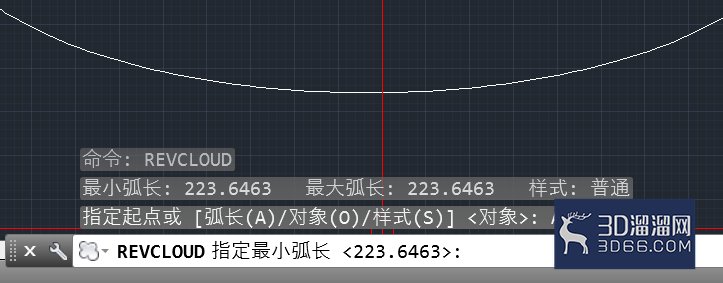

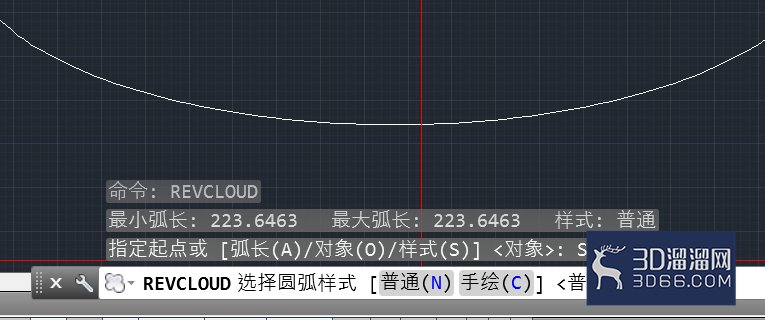

4、点击空格之后，即可进入该命令的程序，然后可以选择A 更改弧长 S更改样式，将修订云图的相应设置更改为你想要的参数。

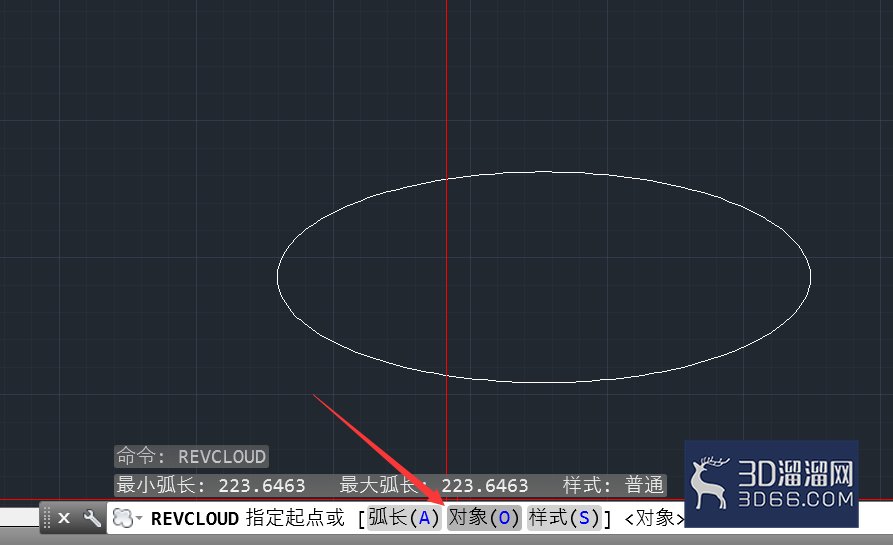

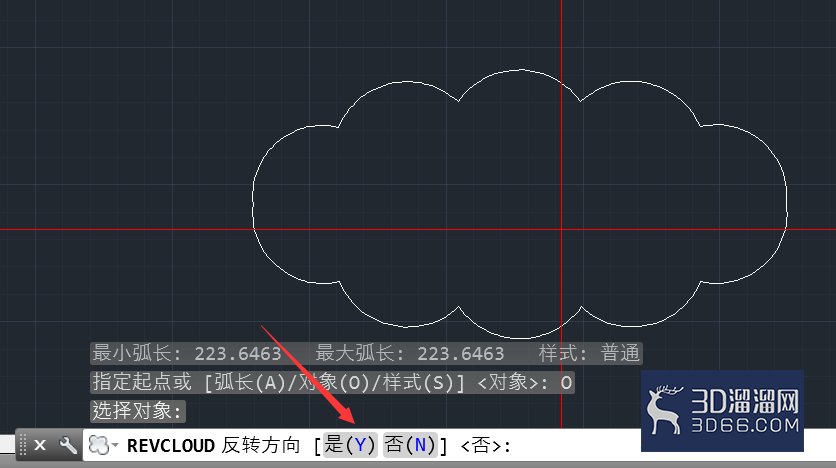

5、修改完成之后，在该命令中，选择命令 O对象，即可进入对象命令中，选择你要修改的椭圆的对象，选择完成之后，点击空格，即可完成修改。

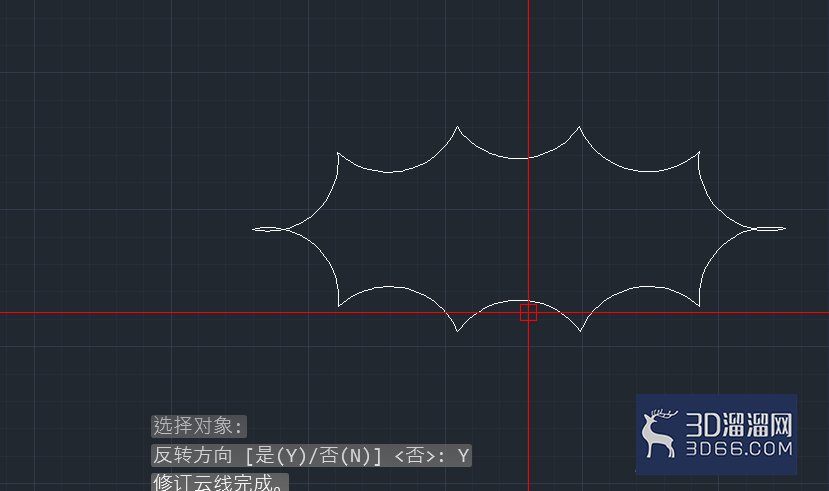

6、这里需要注意的是，可以选择正反向，如果选择反向，如图所示，使用命令Y，即可更改为下方的反向云图。

给大家分享的“CAD绘图中怎么将椭圆转换为修订云图”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
