CAD创建三维模型的基本方式

优点：效率高，尺寸精准，标注方便，方便出图，建模较自由；CAD和3DMAX是一个公司的产品，兼容性高，可以互相转换。

缺点：曲面建模功能不完善，复杂模型不容易建（PS:不是不能建，只是麻烦，遇到难的模型不建议使用CAD建模）

准备工作

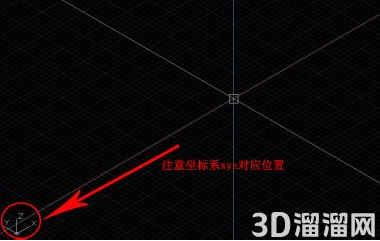

把视图切换到三维视图

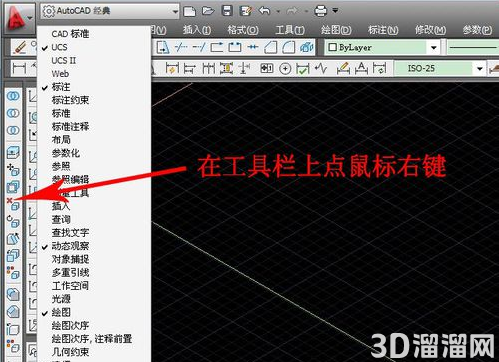

把需要使用的快捷工具栏调出来。方法：在工具栏上点鼠标右键，在需要的工具前打勾，然后按住鼠标左键拖动到方便点击的位置。经常使用的三维建模工具有：建模，实体编辑，视觉样式，视图，UCS（改变坐标系）

建模思路1–拉伸

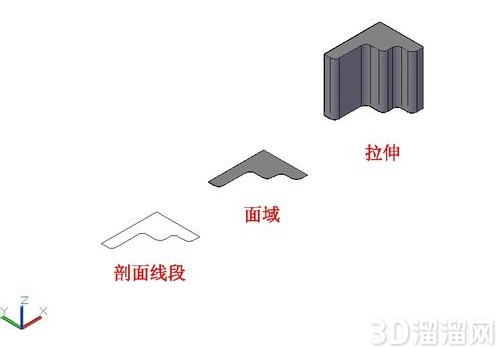

在平面上画出模型的剖面视图，使用面域工具，将封闭的线段建立成平面，通过拉伸工具，将平面拉伸为三维模型。 “面域”快捷键：REG ;“拉伸”快捷键：ext

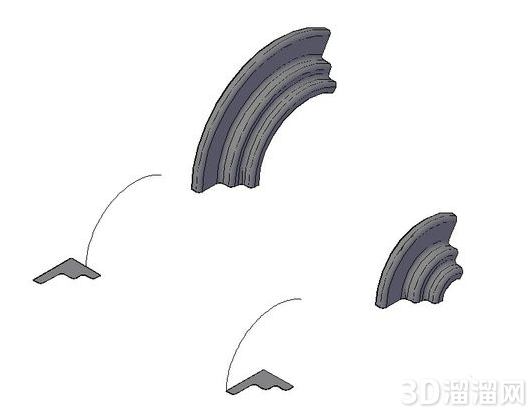

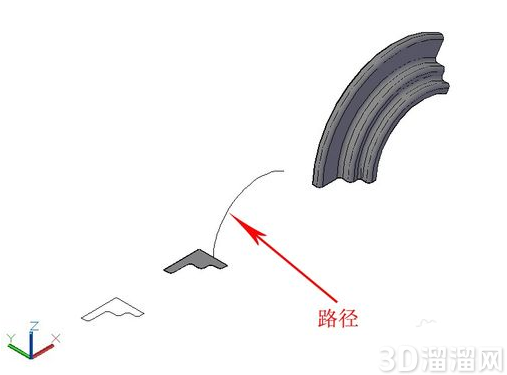

不仅可以直线拉伸，还可以画出路径，沿路径拉伸。操作方法：命令栏输入ext–选择剖面–空格–输入P(即沿路径拉伸）–选择路径线段–完成

注意：沿路径拉伸时，路径放的位置不一样，拉伸出的模型也不一样，建模时需要思路清晰，路径是放哪个位置。

建模思路2–旋转

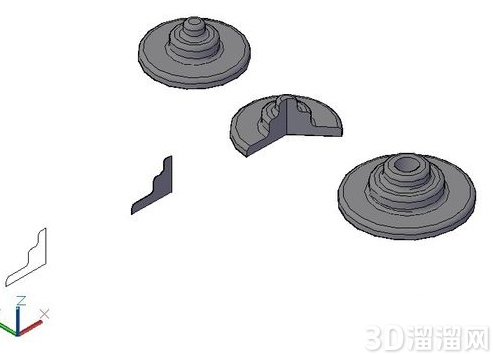

画剖面的一半，通过沿“中心线”旋转建立模型，可以旋转0~360度，中心线不同，旋转出的模型也不同。旋转的快捷键是：rev

注意：这里的旋转是实体编辑中的旋转，和旋转RO是两个命令。

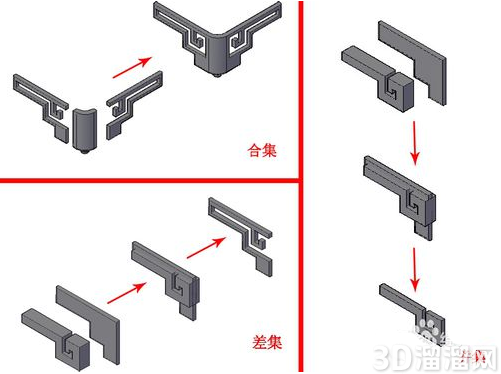

建模思路3–布尔运算

对于复杂的模型，往往需要使用布尔运算，合集、并集、差集，布尔运算在各个建模软件中的使用方法都是相同的

合集快捷键：uni  并集快捷键：in  差集快捷键：su

工具汇总

所有的快捷图标都集中在“建模”工具栏上
