CAD为什么有些普通图块不能分解？

我们在一些图中见过一些不能分解的图块，那些是一些插件或工具多重插入块和匿名块进行加密处理的结果，这在前面的文章曾经介绍过。但有些图块从属性框看上去就是普通的图块，名字正常，但就是无法分解

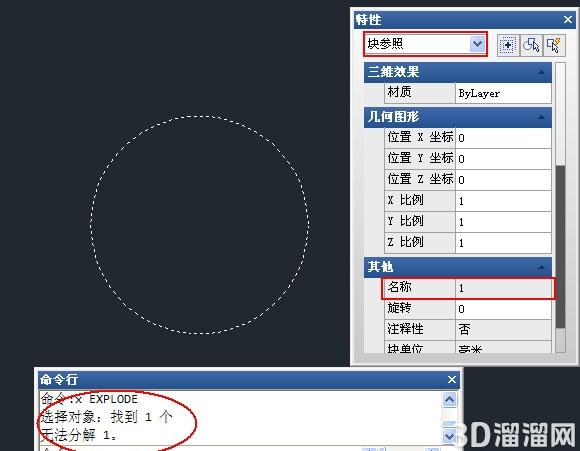

从属性框我们看到图块不是多重插入块，名称前也没有带*U，表示不是匿名块，但用EXPLODE命令提示无法分解，这是什么原因呢？

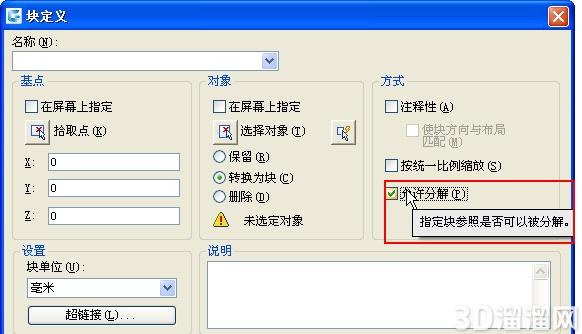

其实原因很简单，在创建图块时是可以设置是否可以分解的，只是平时我们都忽略了，如下图所示。

“允许分解”这个选项默认是勾选的，如果创建图块时取消勾选此选项，则创建的图块将无法分解。如果我们想让这些图块重新变成可以分解怎么办呢？

方法其实很简单，但不太容易发现，操作步骤如下：

1、双击图块或运行BEDIT命令，进入块编辑器。

注：AUTOCAD 2006以上版本和CAD 2012以上版本才支持块编辑器，如果不支持块编辑器，就没法使用这个方法了。

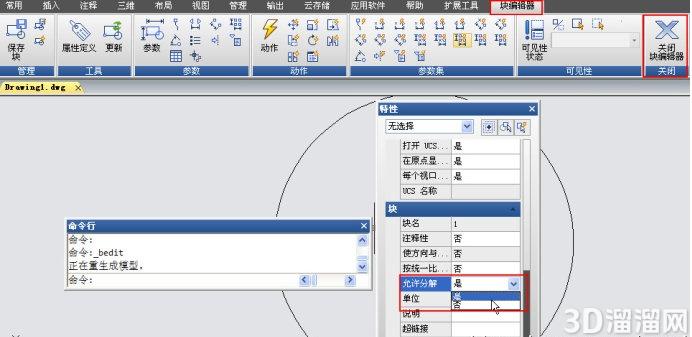

2、不要选择任何图形，按CTRL+1打开特性面板，在特性面板中可以找到允许分解参数，设置为“是”，如下图所示。

注意，进入块编辑器后不要选择任何图形，因为在块编辑器中，当不选择任何图形时，特性窗口显示的是图块的整体属性，当选择了图形后则会显示图形的特性。

3、单击“关闭块编辑器”按钮，在提示是否保存修改使选择“是”。

我们再试一下，可以发现图块已经可以被分解了。

反之，如果我们希望一个图块不能分解，首先可以在创建图块时取消勾选“允许分解”，创建图块后我们也可以在块编辑器中将允许分解设置为“否”。

很多人没有关注到图块有这样的设置，因此用得人也不多，也许知道以后会发现有时会用得上。
