CAD图块无法分解怎么办？

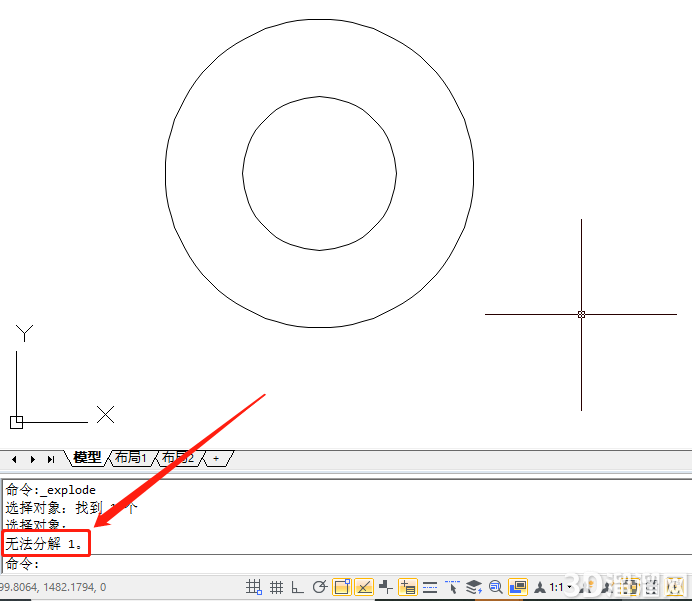

有些小伙伴在分解图纸中的某些CAD图块时，提示：无法分解，如下图所示，这是为什么呢？CAD图块无法分解怎么办？本文小溜就来给大家分享一下CAD软件中CAD图块无法分解的原因以及解决办法吧！

CAD图块无法分解原因：

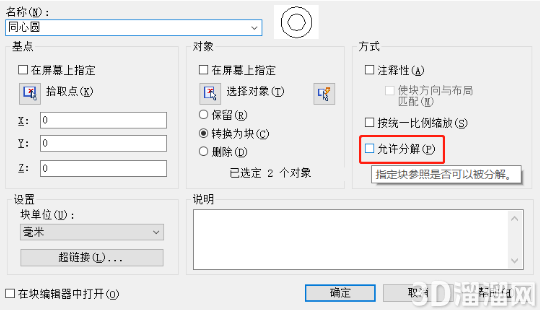

在CAD软件中创建图块的时候，没有勾选【允许分解】，所以便不能分解指定的块参照。如下图所示：

CAD图块无法分解解决办法：

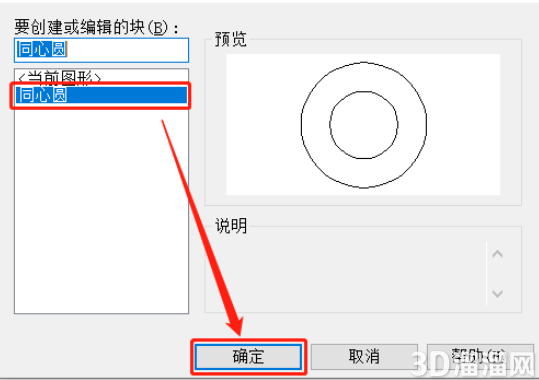

如果CAD图块创建时未勾选【允许分解】的哈，可以通过鼠标左键双击该图块，会弹出【编辑块定义】对话框，选择需要编辑的块，点击【确定】按钮。如下图所示：

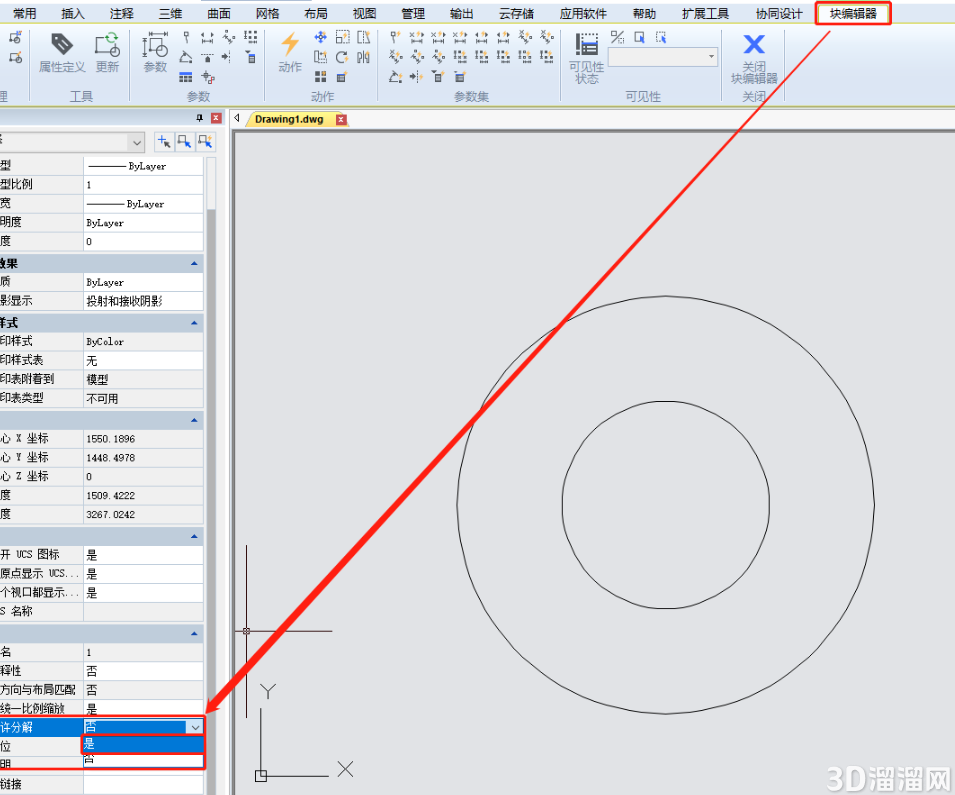

即可进入【块编辑器】，如果是属性块，可以在右键菜单中选择块编辑器或直接用BEDIT命令。进入块编辑器后不选择任何对象，在左侧特性栏中找到【允许分解】，将其设置为【是】即可。如下图所示：

注意：如果特性栏不显示可以通过快捷键【Ctrl+1】将其调出。

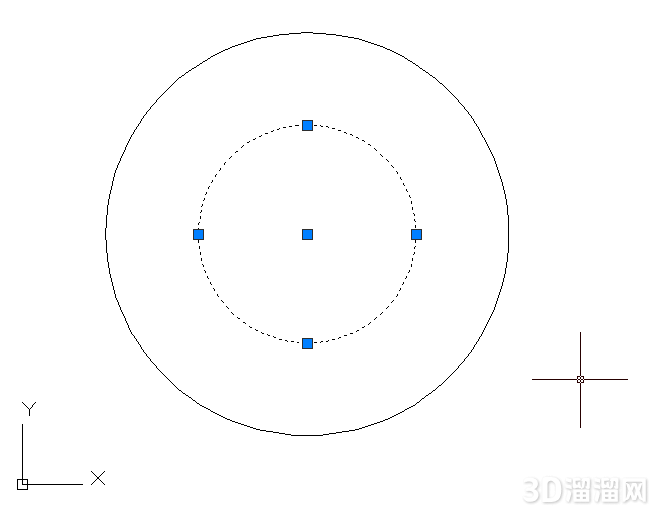

设置完成后，通过调用CAD分解命令（EXPLODE）即可将CAD图块分解。如下图所示：

好啦，以上就是小溜为大家分享的关于“CAD图块无法分解怎么办”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
