CAD怎么分解无法分解的块？

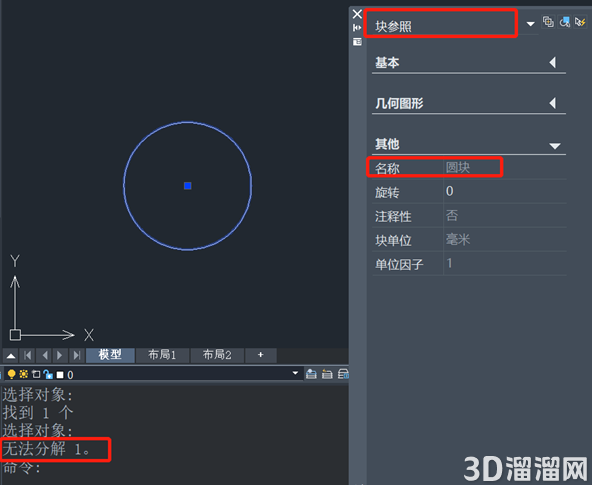

在CAD中，有时候打开别人的图形文件，会发现有些图块在属性框中看起来非常正常普通，但就是没办法对其进行分解，例如下图可见它不是多重插入块，也不是匿名块（名称前无*U），但是我们使用EXPLODE分解命令却无法进行分解，下面小溜就来跟大家一起分析一下。

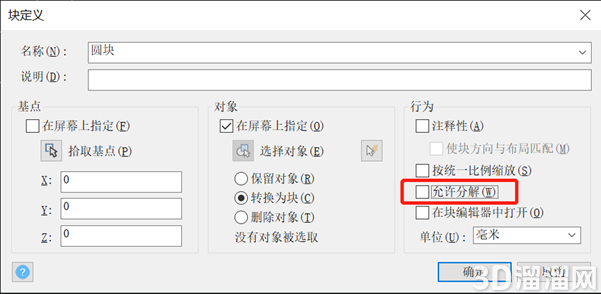

其主要原因就是在创建图块时，在行为面板当中取消了【允许分解】的复选框，若是想对这样的图块进行分解，应该怎么做呢？步骤如下：

1.将鼠标移动到图形对象上对其进行双击或者是执行BEDIT命令，顺利进入到块编辑器当中。

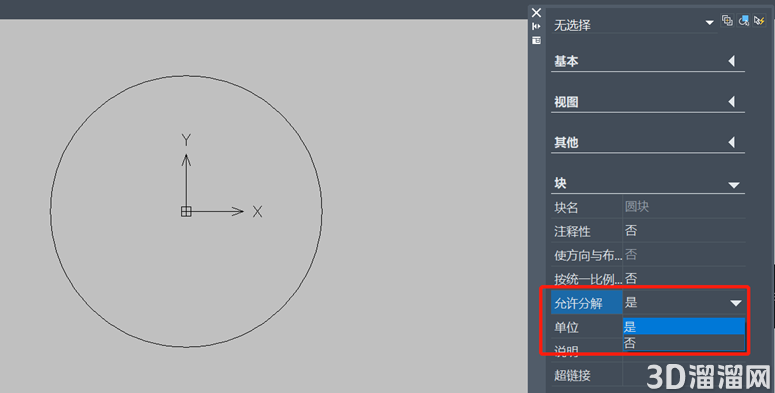

2.此时不要点击任何一个图形，打开特性面板（Ctrl+1），下拉滑块找到【允许分解】，选择【是】，如图所示：

注意了，进入到块编辑器之后，不要选择任何一个图形。选择了图形，特性面板显示得是图形的特性，不选择，则会显示整体属性。

3.退出块编辑器，提示我们是否保存其修改，选择点击【是】。再试一遍分解，就发现分解成功了。
