CAD注释性块怎么制作？

在CAD的通常情况下，将某些图块制作变成注释性图块，是用于适应不同比例的视口范围。善于注释性的块，对于提高我们的制图效率很有帮助，下面开始正文内容。

方法一：创建块时勾选注释性

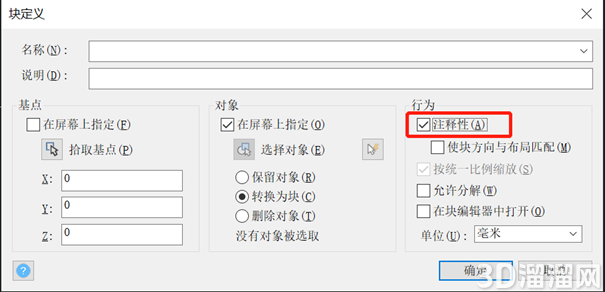

输入块定义命令的快捷键（B），弹出块定义对话框，在内可进行设置。在创建块前，我们明确想创建注释性的块时，在块的定义对话框，勾选注释性的复选框即可，其余步骤与创建普通图块一样，如图所示：

方法二：给块参照添加注释性

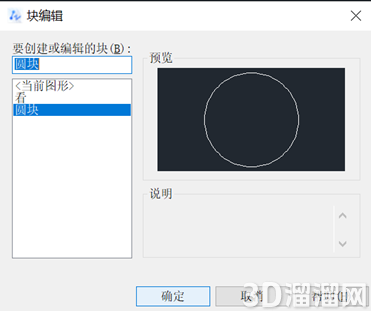

若是我们已经创建好一个图块，但是又想对其添加注释性，可以通过块编辑器进行编辑修改，选中图块，命令行键盘输入BE，进入块编辑对话框，选中图块，点击确定。

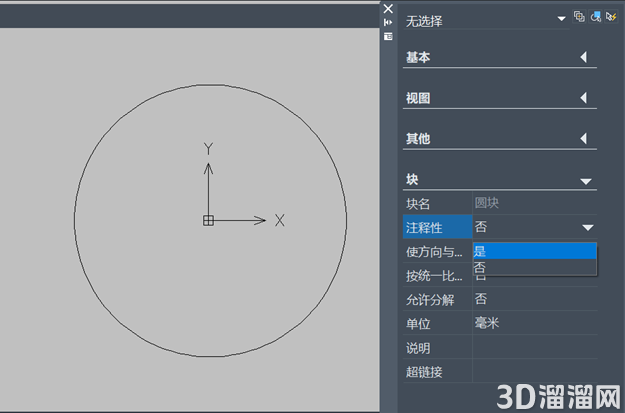

然后进入到编辑面板后，不选择任何图形，直接通过（CTRL+1）或是快捷命令CH调出特性面板，下拉滑块，找到块，注释性选择“是”，如图所示：

关于“CAD注释性块怎么制作”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
