CAD无法偏移或偏移结果不符预期怎么解决？

在CAD中进行偏移的时候，选择了线后发现无法偏移或者偏移结果与预想的不一样，为什么会发生这种情况呢？

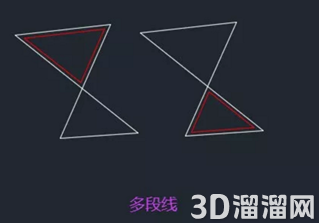

CAD的偏移处理较为复杂，当要偏移复杂的多段线或者样条线时，偏移还包括了一些细节的处理，例如局部修剪以及延伸，细节退化处理等等。比如绘制一条封闭的8字形多段线，偏移后的结果可能如下图所示。

多段线选择内外偏移都会向内，只是生成三角形的位置不同。还有一种情况，就是图形出现了一段重叠就无法偏移。

解决办法：

最主要的是要找出问题的点，为了方便观察，可以先设置多段线宽度为0，然后选中多段线打开特性面板，找到顶点的参数，单击方框后面的上下箭头，依次查看一下顶点的位置，若顶点出现一直向前但却突然向后的情况，可以放大来观察。

如果发现交叉或重叠的现象，根据前后的线段状况处理即可，可以直接手动调整顶点调整为顺序排列不交叉的状态，也可以将多余的顶点删除。

如果找起来太过于麻烦，可以先尝试用OVERKILL命令先处理一下。

图形如果有类似的异常，不但偏移有问题，填充有可能也会出现问题。想不出现问题的话，在绘图的时候就必须要精确。
