CAD三维花瓣怎么画？

在CAD中绘制三维花瓣可以为设计增添美感和细节。本文将介绍如何在CAD中绘制三维花瓣，主要包括基本步骤和技巧，帮助你创建精美的花瓣模型。

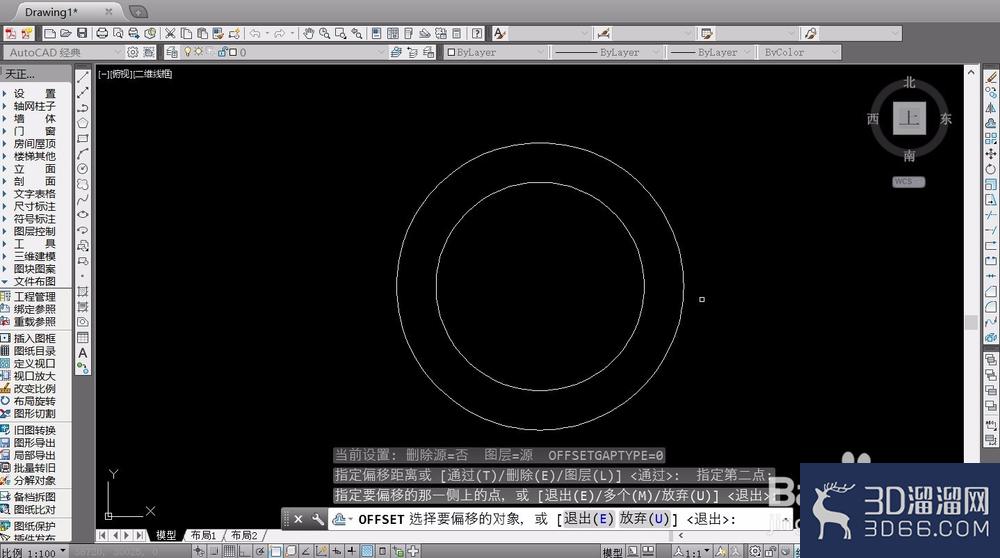

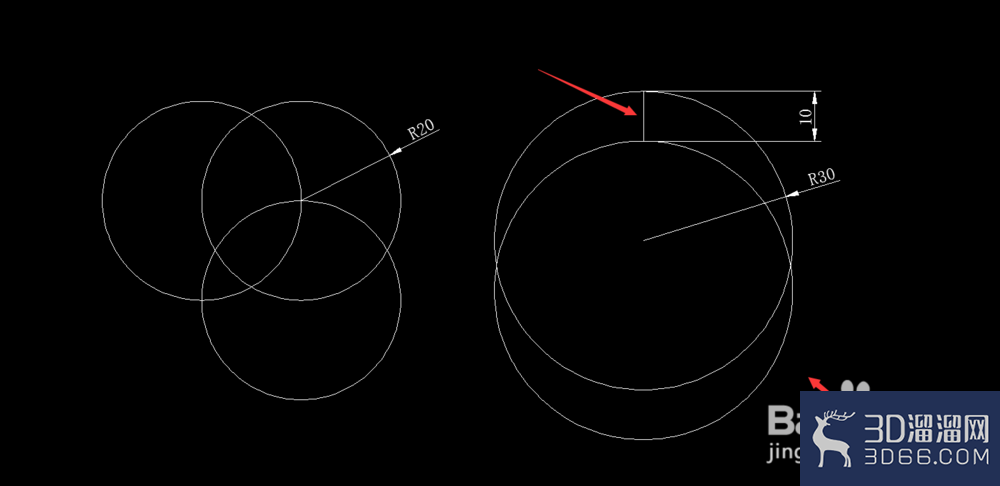

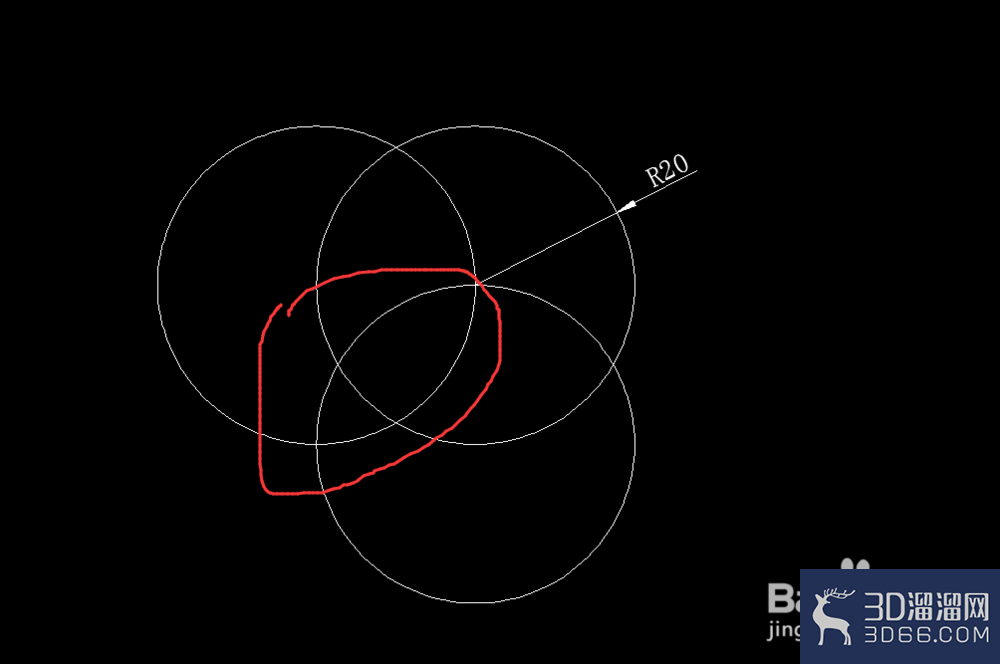

1、1.用【圆：C】命令，画一个R20的圆，再捕捉圆的象限点画两个辅助圆，如图

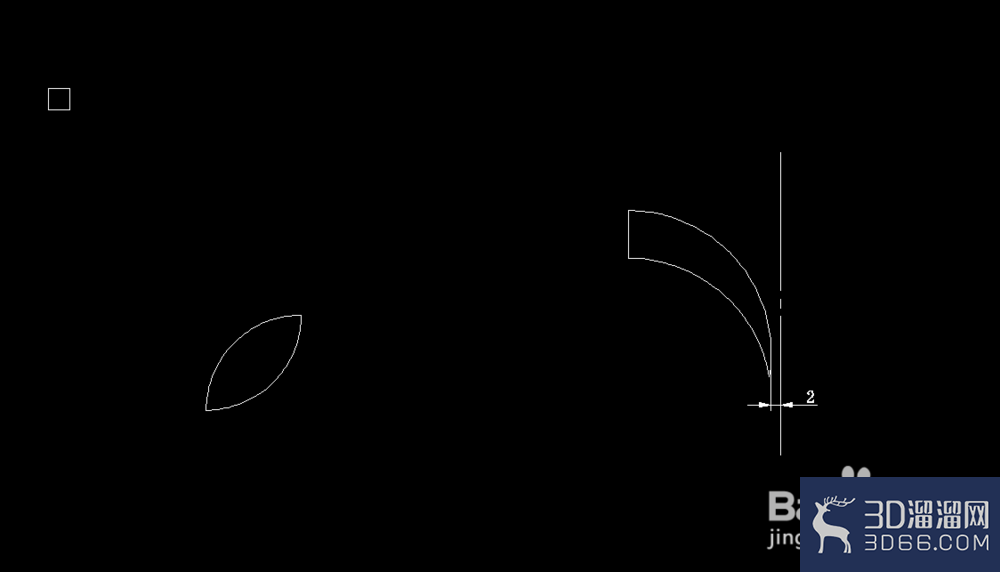

2、2.在旁边画一个R30的圆，往下复制10mm，两画的顶部象限点画一条直线，再画一条中心线，把多余的线修剪好，如图

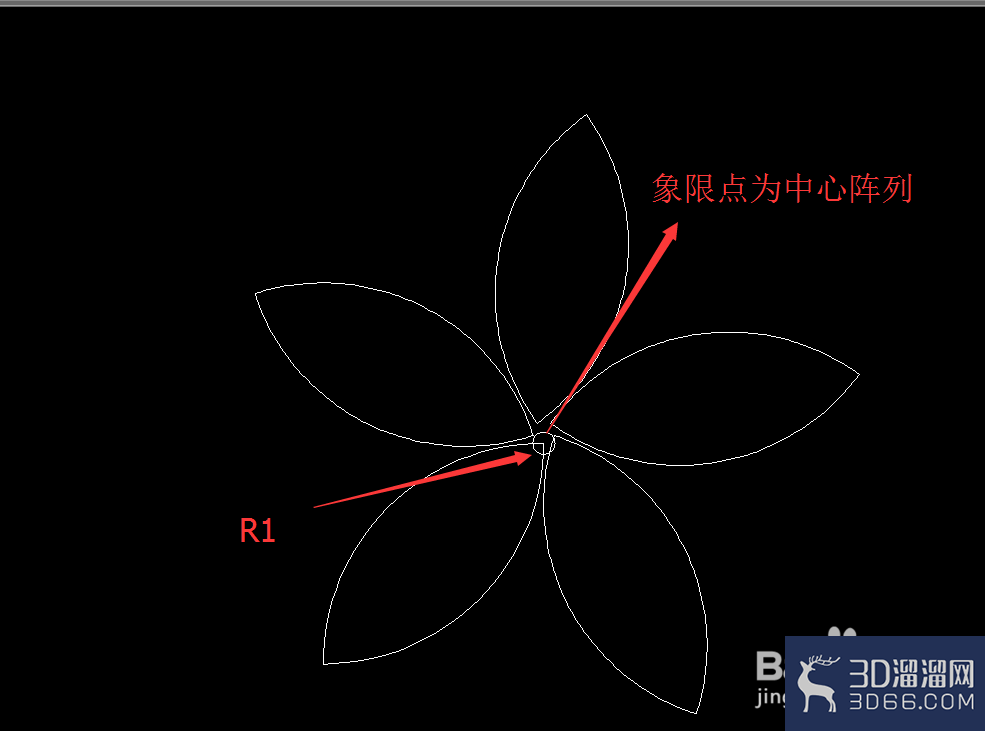

3、3.修剪好的花瓣以其中一个端点为圆心画R1的圆用【阵列：AR】命令，以R1的象限点为中心阵列5次，如图

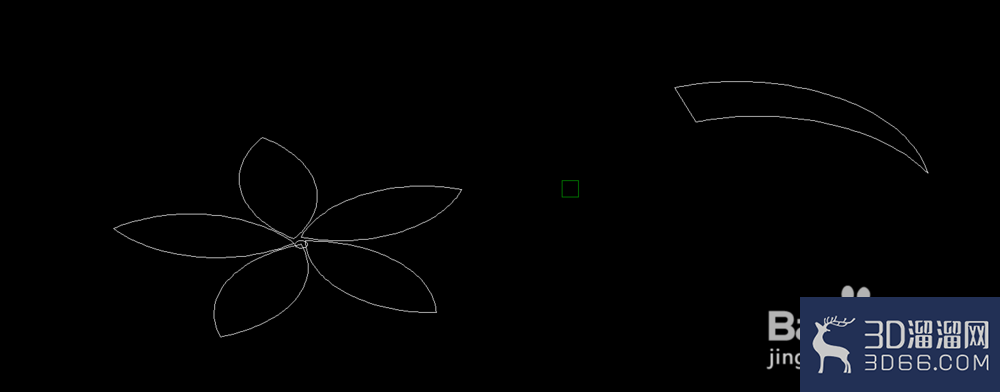

4、4.用【动态观察：3DO】把二维视图转三维视图，用【面域：REG】把二维视图都生成面域如图

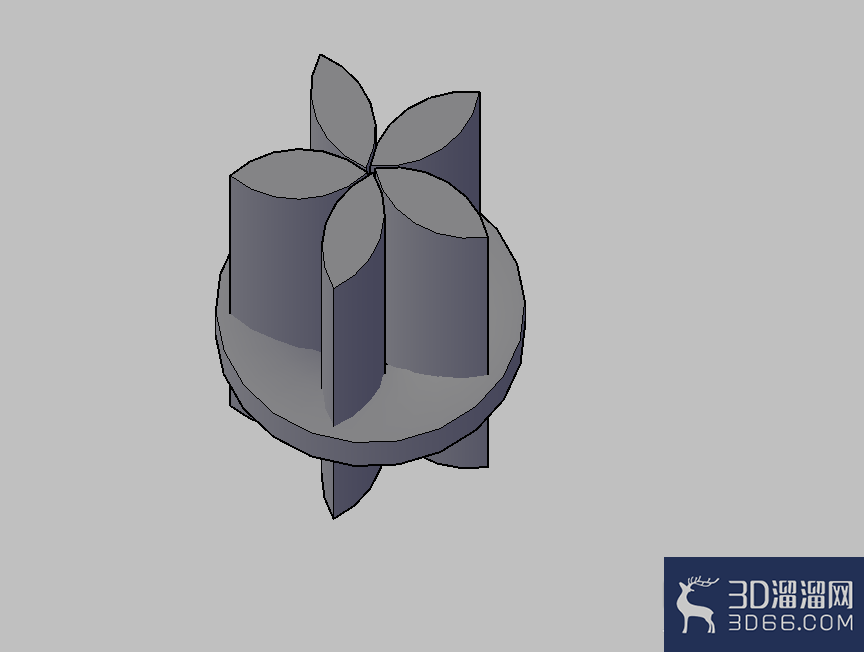

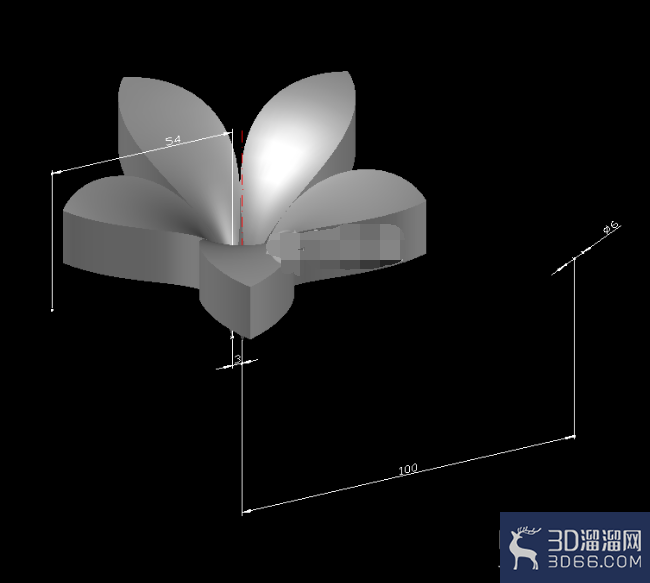

5、5.用【3D拉伸】命令，把花瓣拉伸100mm，用【3D旋转】命令，把另一个二维平面图以中心线为旋转轴，旋转360度，如图

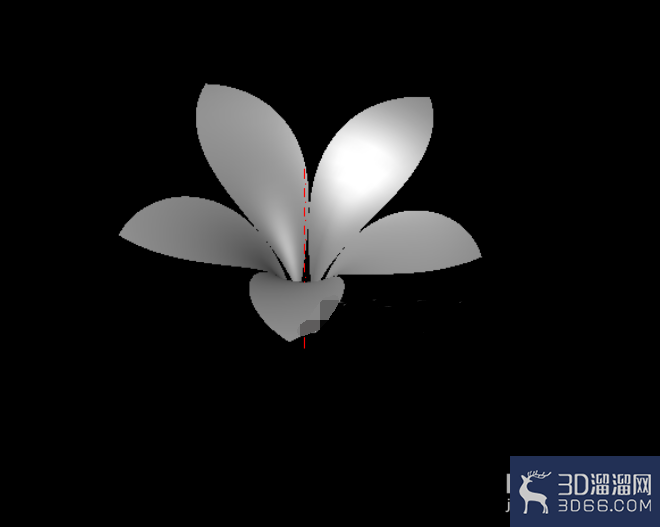

6、6.用交集把修改成以下图形，再用SOLIDEDIT(复制面命令) 选择上表面，复制出来
