CAD怎么画三维空心管道？

分类：CAD图纸作者：小溜时间：2024-02-22 15:00:10

导语：在机械和建筑的设计绘图中经常会绘制管道，而且相对于熟悉CAD使用的人来说也比较简单，但对于初学者来说，这就有些困难了。那么，CAD是如何绘制三维空心管道的呢？下面小编就来向大家简单演示一下。

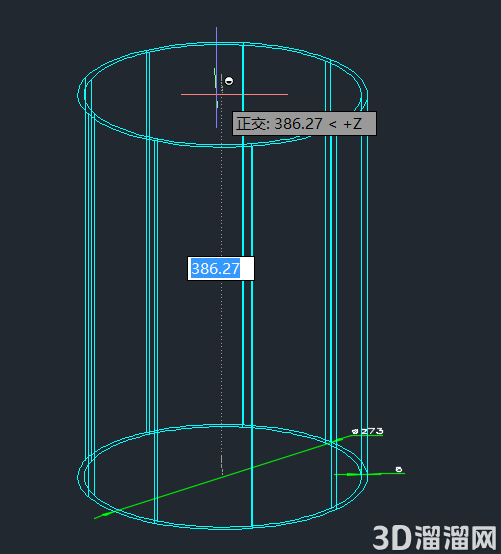

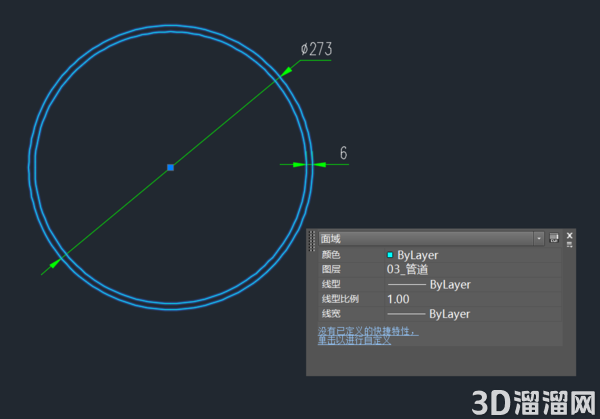

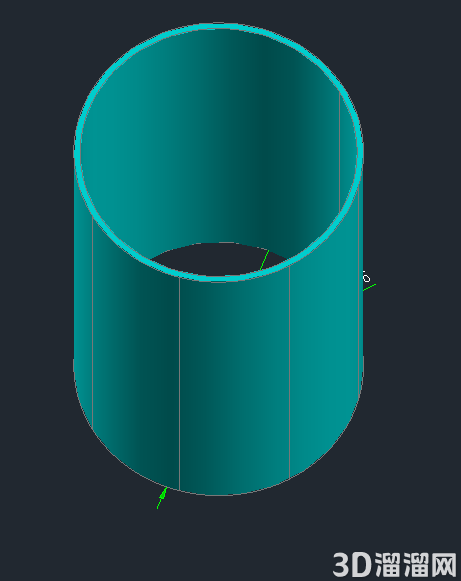

绘制三维空心管道一般有两种方法，第一，绘制两个同心圆，然后用大圆面域减去小圆面域，然后进行拉伸。

CAD怎么画三维空心管道？

CAD怎么画三维空心管道？

CAD怎么画三维空心管道？

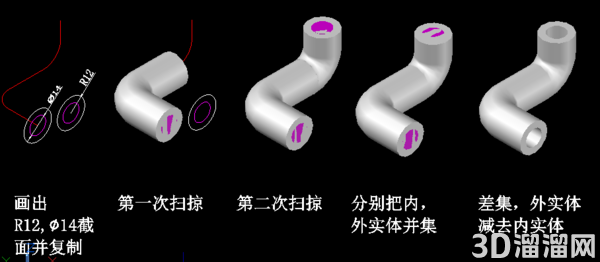

第二种，绘制同心圆，同时进行拉伸，然后利用“sub”差集命令，用大圆柱减去小圆柱。得出一个空心官道。当然，扫琼（命令符：sweep）也是一种非常方便的方法，在碰到不规则曲线形状的管道的时候，可以利用扫琼命令符一次扫琼同心圆，然后也是用差集命令进行减去，同样可以得到一个三维的空心管道。

CAD怎么画三维空心管道？

给大家分享的“CAD怎么画三维空心管道？”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
