溜溜问答 > 平面设计 > CAD问答 > CAD如何画三维空心管道？
Wengxiu
Wengxiu
邀请你来回答
512人阅读 2020-08-13

CAD如何画三维空心管道？

我要回答
1个回答

CAD在设计领域的应用是非常广泛的，同时也深得设计者的喜爱。

在机械和建筑的设计绘图中经常会绘制管道，而且相对于熟悉CAD使用的人来说也比较简单，但对于初学者来说，这就有些困难了。那么，CAD是如何绘制三维空心管道的呢？下面小编就来向大家简单演示一下。

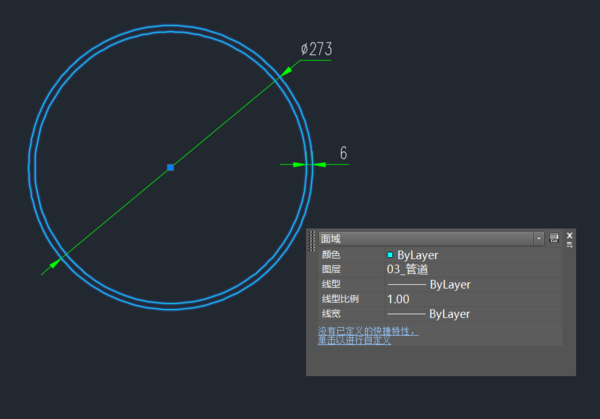

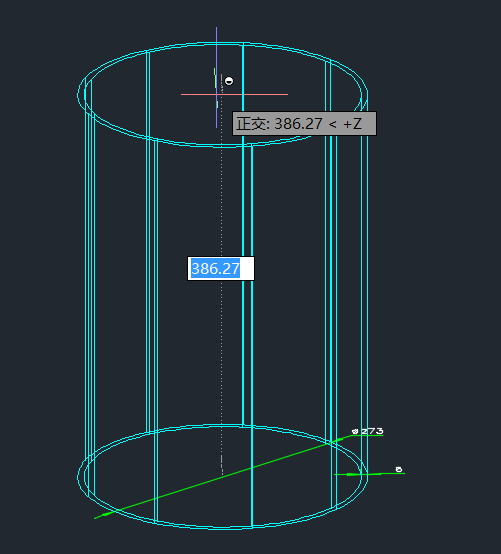

绘制三维空心管道一般有两种方法，第一，绘制两个同心圆，然后用大圆面域减去小圆面域，然后进行拉伸。

CAD如何画三维空心管道？

CAD如何画三维空心管道？

CAD如何画三维空心管道？

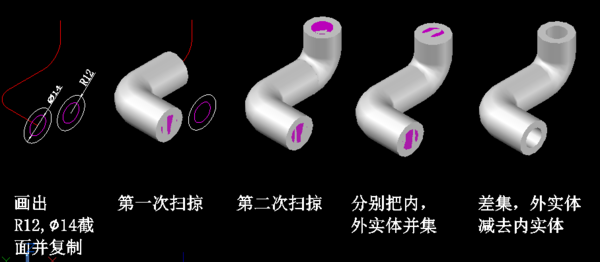

第二种，绘制同心圆，同时进行拉伸，然后利用“SUb”差集命令，用大圆柱减去小圆柱。得出一个空心官道。当然，扫琼（命令符：SWeep）也是一种非常方便的方法，在碰到不规则曲线形状的管道的时候，可以利用扫琼命令符一次扫琼同心圆，然后也是用差集命令进行减去，同样可以得到一个三维的空心管道。

CAD如何画三维空心管道？

查看全部
2020-08-13
赞 回复 采纳

相关问题

用CAD画三维管道图如何画啊？
共2条回答 >
胡半仙： 全面学习CAD三维制图技巧,不要就事论事。三维弯头不是用倒圆角画的,将圆(管道截面)沿着90度的圆弧(弯头中心线)路径拉伸。也可以画三维圆环（建模里有）再剖切出1/4。
赞 回复
如何用CAD画三维空心管道？
共2条回答 >
胡半仙： 　　画法挺多的，给你介绍一种画法吧：　　1.先在平面中画出管道的截面，即外径圆和内径圆。如外径为273，壁厚为6的管道，画一个直径为273的圆，向内偏移6。　　2.对两个圆做面域，然后用逻辑差，用直径为261的面域去差直径为273的面域，得到管壁截面。　　　　3.对管壁面域拉伸即得到空心的管道。　　效果如下：
赞 回复
CAD画三维管道怎么画呀？
共2条回答 >
叶工： 你不成功是因为你的轨迹线不是一条线，你倒角后就是几条线了。如果我没记错，合并线段的指令是pe，你试试看，但前提是要合并的线段是同一个平面的！
赞 回复
怎么用CAD画三维空心管道？
共2条回答 >
v： 　　画法挺多的，给你介绍一种画法吧：　　1.先在平面中画出管道的截面，即外径圆和内径圆。如外径为273，壁厚为6的管道，画一个直径为273的圆，向内偏移6。　　2.对两个圆做面域，然后用逻辑差，用直径为261的面域去差直径为273的面域，得到管壁截面。　　　　3.对管壁面域拉伸即得到空心的管道。　　效果如下：
赞 回复
CAD怎么画三维管道？
共1条回答 >
佳： 三维图有很多优点，用不同的图层画管道，什么地方会“撞车”一目了然。首先建立管道三维轴线，然后各转弯点根据弯头半径倒圆，剩下的就是圆和拉深。
赞 回复
