AutoCAD如何创建弹性圆柱销三维模型？

这里小溜以“销 GB/T 879 30x60”为例进行演示。————说明一下，下列步骤中有些步骤简说。

工具/原料电脑AutoCAD软件方法/步骤

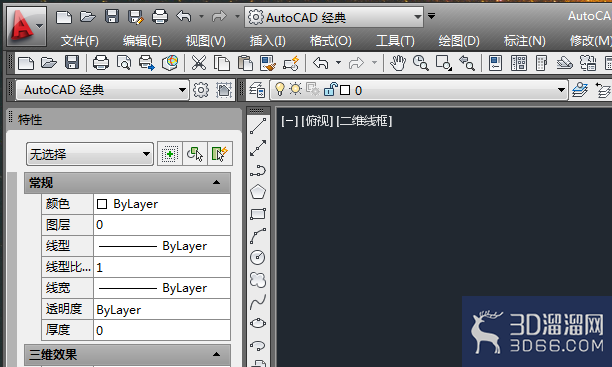

1、如下图所示，

打开AutoCAD软件，新建一个空白的dwg文件。

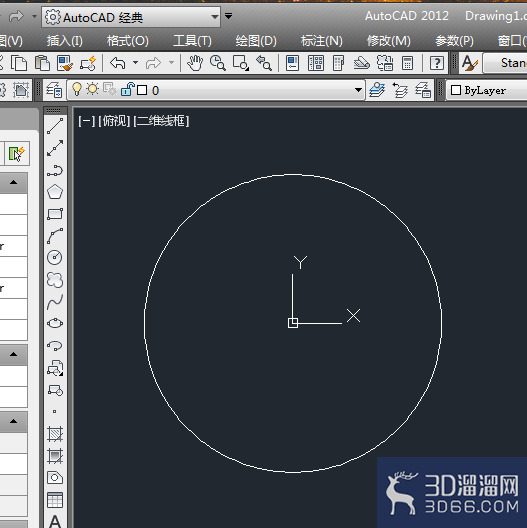

2、如下图所示，

画直径30的圆。1、输入c，回车2、输入0,0，回车3，输入d，回车，4，输入30，回车。

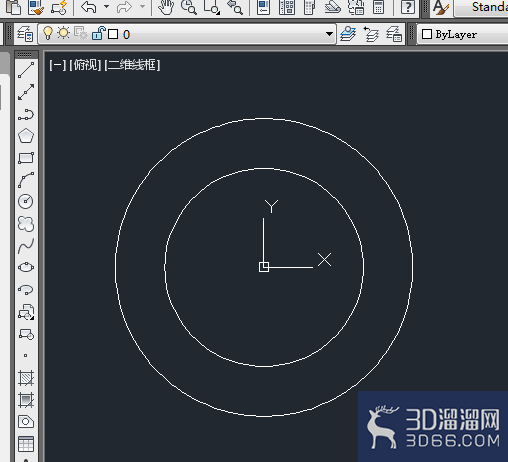

3、如下图所示，

将直径30的圆向内偏移30。具体：1、输入o，回车，2、输入5，回车，3、选中圆，4、在圆内单击鼠标左键，5、“ESC”退出偏移状态。

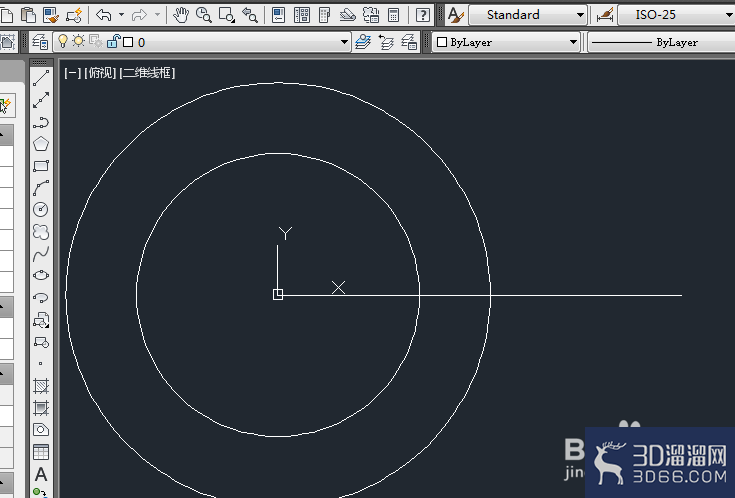

4、如下图所示，

从圆心处向右画一条水平直线作为辅助线。

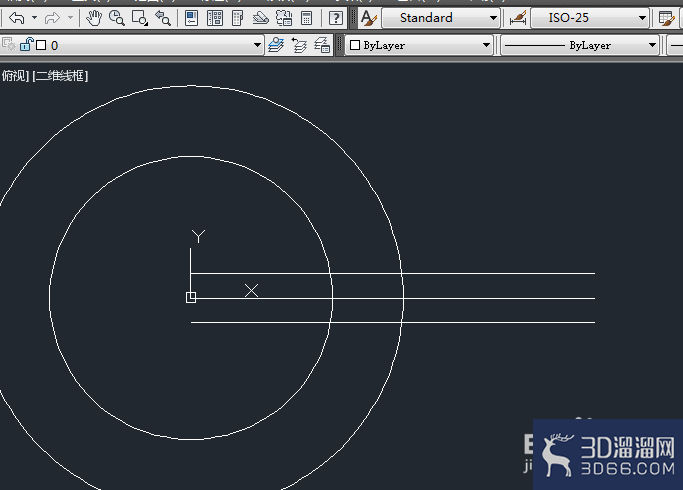

5、如下图所示，

将辅助线分别向两侧各偏移1.75mm。

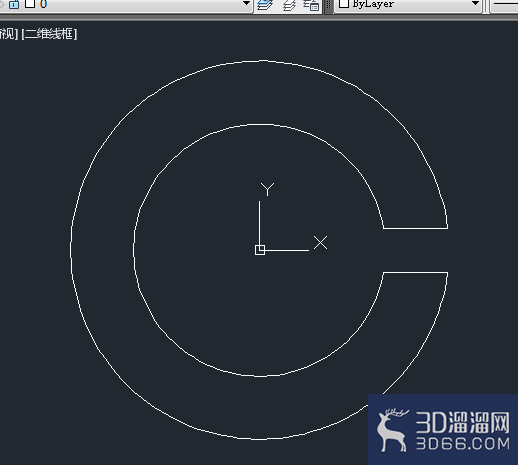

6、如下图所示，

1、输入“tr”，激活修剪命令，将口子修剪出来，2、将最后无法修剪掉的多余的线段删除掉。

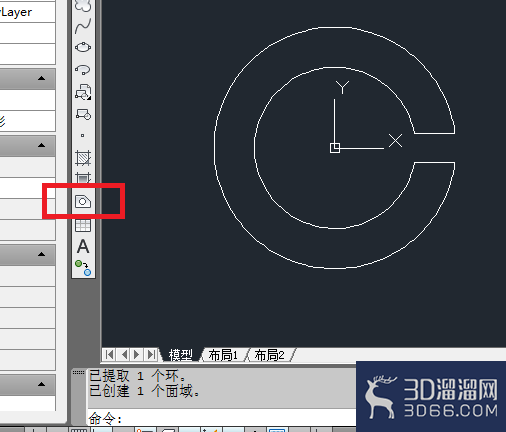

7、如下图所示，

创建一个面域。1、点击工具栏中的“面域”图标，2、选中所有的零散线段，3、回车。

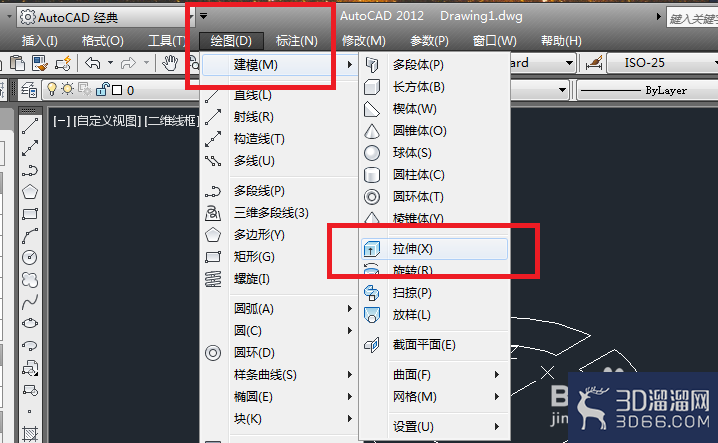

8、如下图所示，

执行【绘图——建模——拉伸】，激活“拉伸”命令。

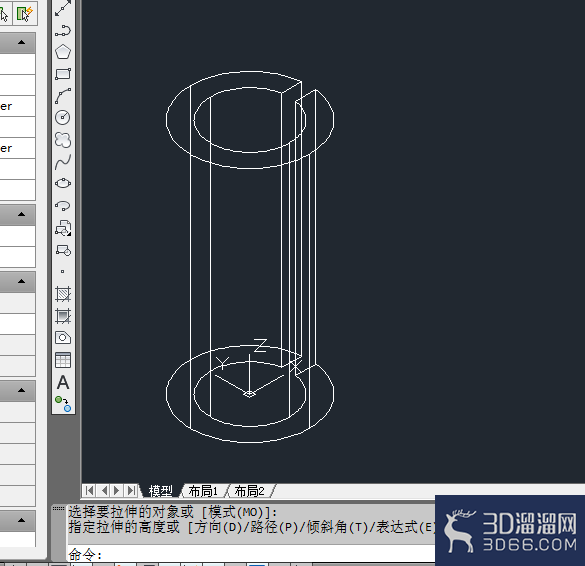

9、如下图所示，

激活拉伸命令之后，选中之前创建的面域，设置拉伸高度为60，成功拉伸出一个实体。

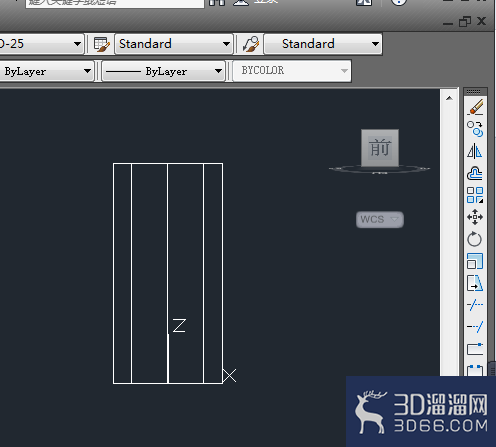

10、如下图所示，

笔者这是2012版本的AutoCAD软件，所以可以直接在软件右上角调整视图方向，调整视图方向为前视图。

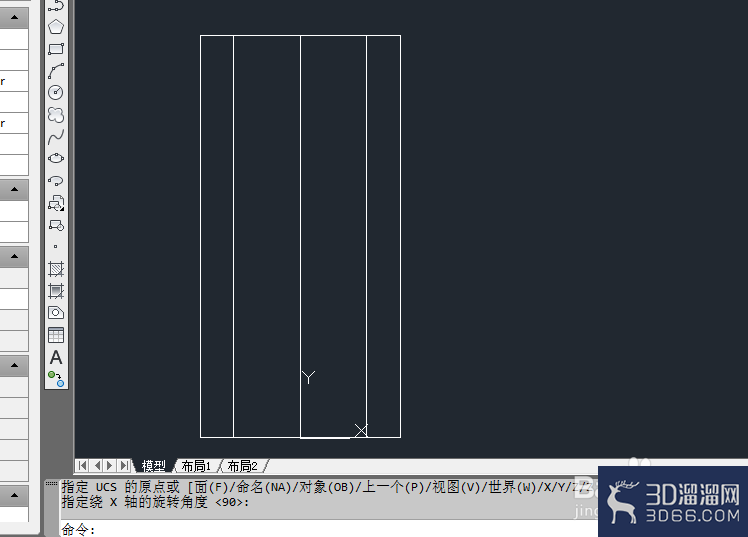

11、如下图所示，

将坐标系绕X轴旋转90度。

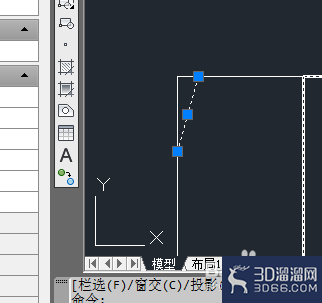

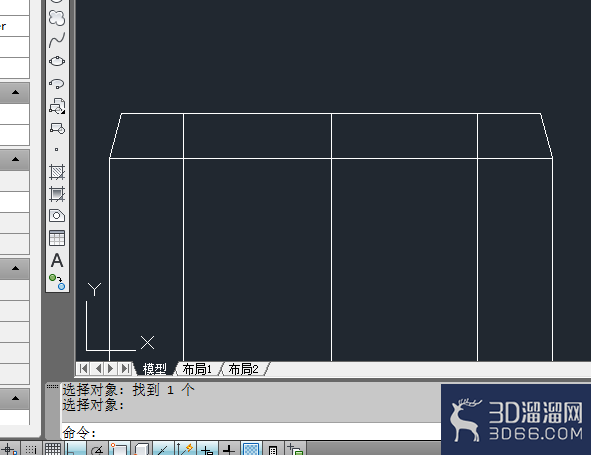

12、如下图所示，

画出这样一个三角形出来，用到直线命令和修剪命令。

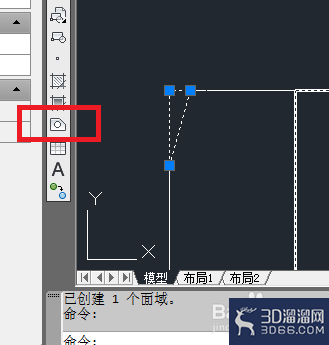

13、如下图所示，

又一次创建面域，这次是三角形面域。

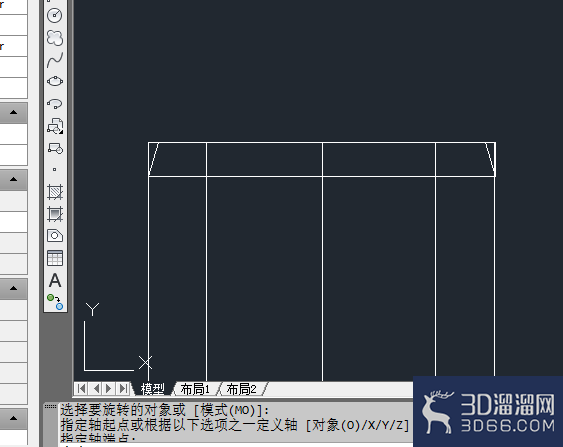

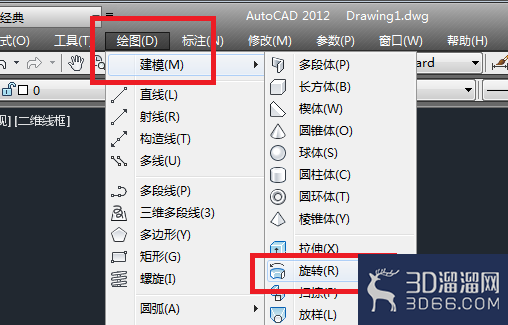

14、如下图所示，

执行【绘图——建模——旋转】，激活旋转命令。

15、如下图所示，

三角形面域经过360度旋转生成一个实体。

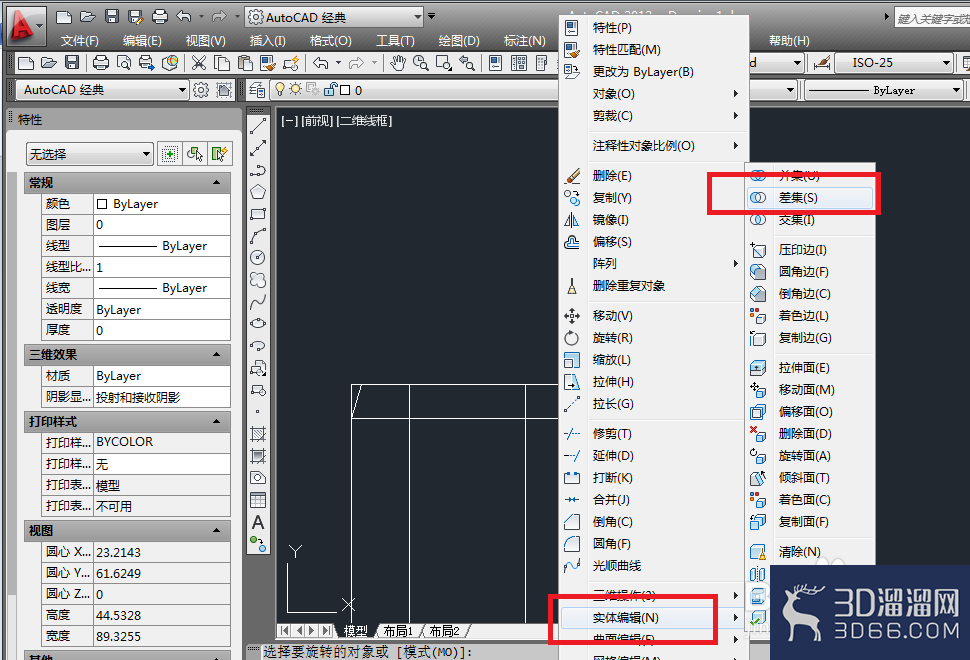

16、如下图所示，

执行【修改——实体编辑——差集】，激活“差集”命令。

17、如下图所示，

完成差集操作。1、选择拉伸出来的实体，回车，2、选择旋转出来的实体，回车。

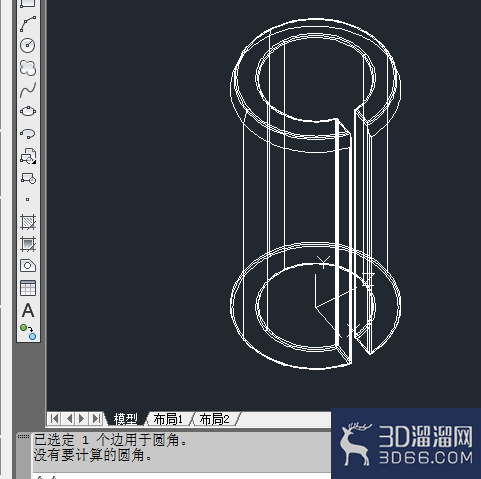

18、如下图所示，

对所有的实体边线进行倒圆角操作，圆角半径R0.5，这个所有的边线倒圆角操作有点复杂，这里就不多说了，主要是输入f，回车，选中实体，回车，输入r，回车输入0.5，回车，选中边线，回车。

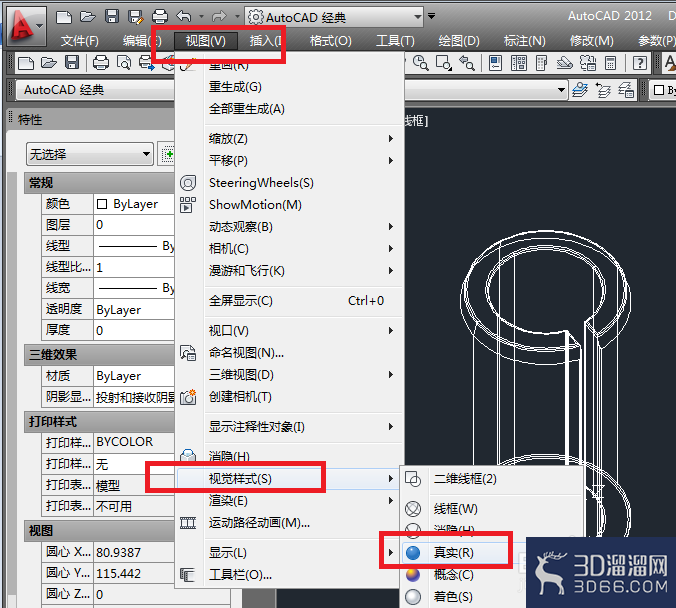

19、完成以上所有的操作，

其实弹性圆柱销就已经完成建模了，只是可以看到这种“二维线框”模式看起来很不舒服，所以这一步如下图所示，执行【视图——视觉样式——真实】，将模型的视图状态变成真实视觉，就像其他三维软件那样显示。

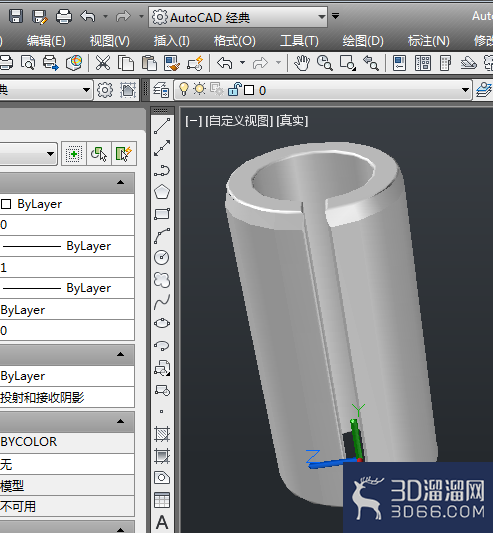

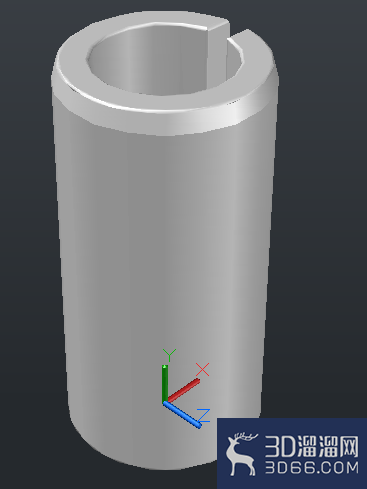

20、如下图所示，

这里就完成了“销 GB/T 879 30x60”的三维建模。
