CAD中怎么将三维图形转化为二维工程图？

分类：CAD图纸作者：小溜时间：2024-01-22 16:01:27

导语：要想画出一幢高大的建筑图，除了具备一定的美术基础外，还需要一些技巧和方法。在此，我将向大家介绍一下画一幢高大建筑图的步骤和技巧。

AutoCAD中如何将三维图形转化为二维工程图，要求几种视图在一个图纸内？相信很多小伙伴都对这个问题很感兴趣，其实可以用viewbase命令，下面就随小溜一起来看看详细步骤吧。

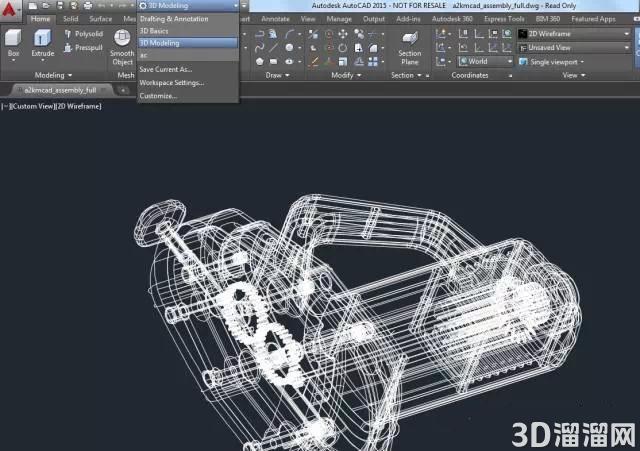

1、把工作环境(workspace)切换到3D建模模式。

CAD中怎么将三维图形转化为二维工程图？

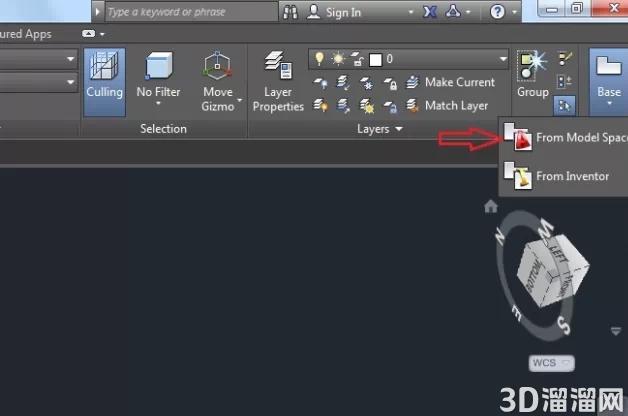

2、然后选在Base图标里的From Model Space, 或者输入命令viewbase>M。

CAD中怎么将三维图形转化为二维工程图？

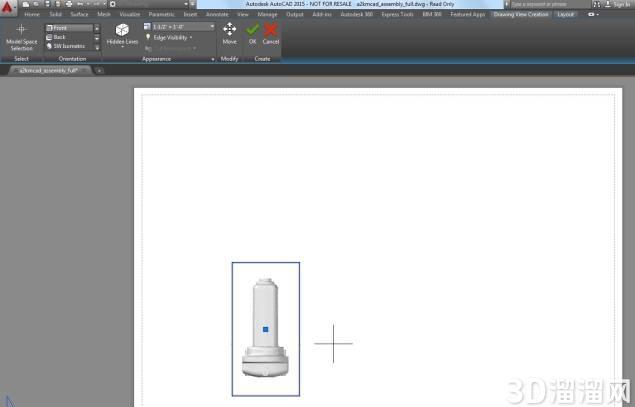

3、然后根据命令的提示， 选择所要生成视图的模型，选择模型所要去的布局（Layout），就会到相应的布局页面。

CAD中怎么将三维图形转化为二维工程图？

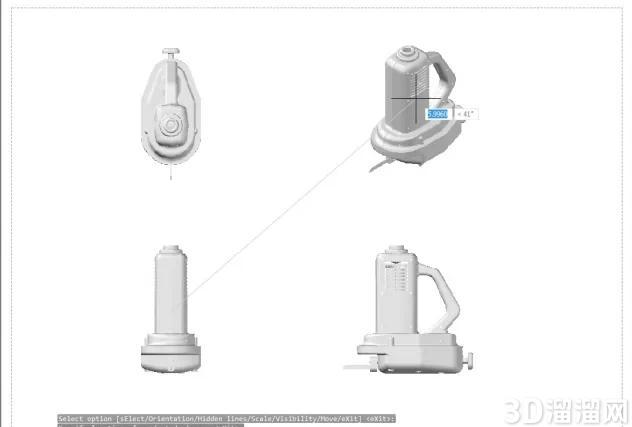

4、点击确定平面图， 立面图，侧视图轴测图等的位置， 然后回车。

CAD中怎么将三维图形转化为二维工程图？

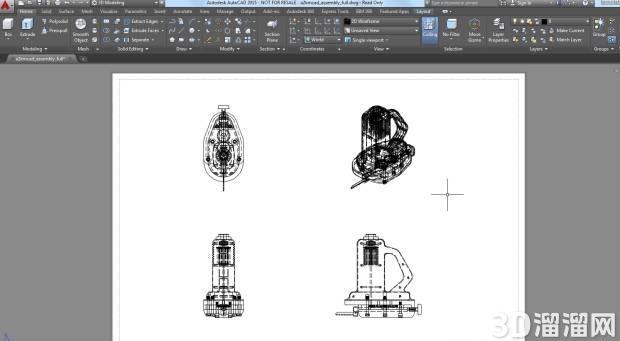

5、就可以看到自动生成好了三视图。

CAD中怎么将三维图形转化为二维工程图？

好啦，以上就是小溜为大家分享的关于“CAD中怎么将三维图形转化为二维工程图？”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
