CAD国标标注样式设置方法

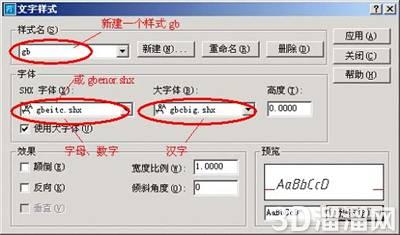

AutoCAD国标标注样式设置技巧：文字样式的设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），少使用Windows下的TrueType字体（TTF字体）。下图是符合国标的文字样式。

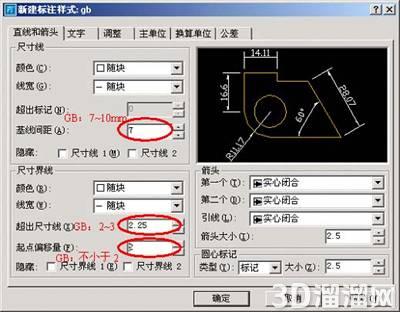

尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。第一步：设置公共参数（1~5）1，新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。

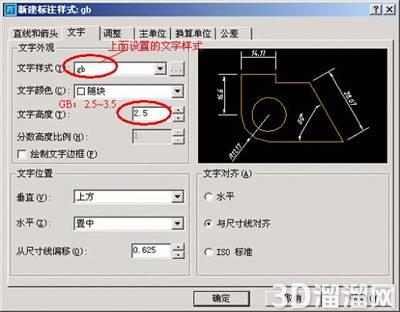

2，选择尺寸文字样式

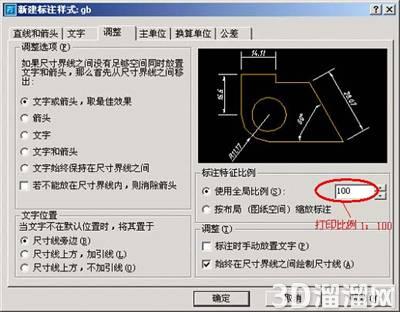

3，考虑标注比例因子 比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。

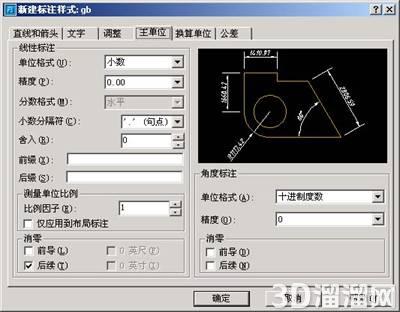

4，单位可以是缺省值

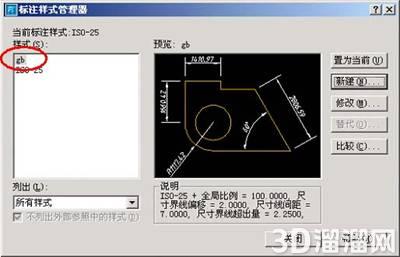

5，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。

第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式  紧接5继续“新建”，在“用于”下选择“线性标注”。

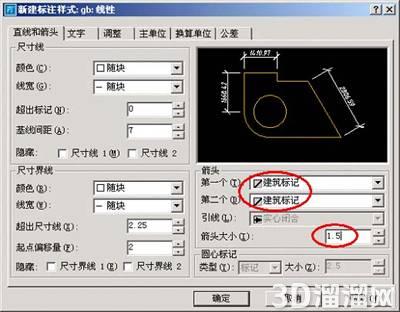

7，点击“继续”，为线性标注设置参数。  对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。  其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。

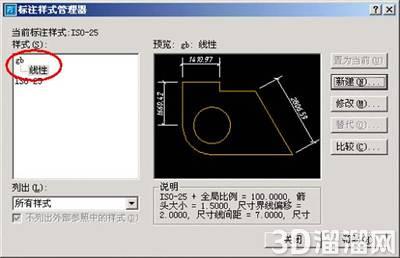

8，点击确定，看到gb样式下的线性标注子样式。

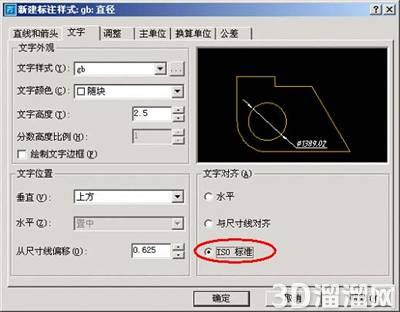

9，设置直径标注子样式。  紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。

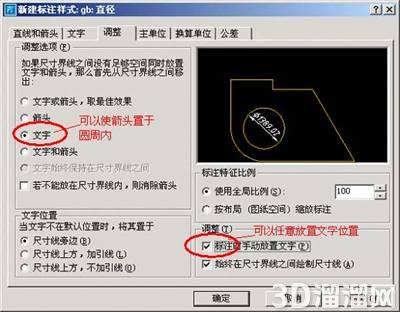

10，对直径标注的文字及箭头位置作调整。

11，点击“确定”完成gb样式下的直径标注子样式。

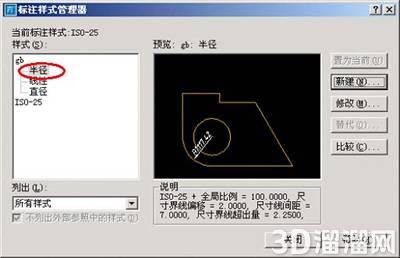

12，半径标注子样式与直径标注的设置完全相同。  注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。半径标注子样式与直径标注的设置完全相同。

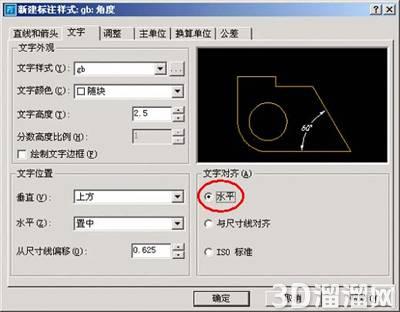

13,设置角度标注子样式。角度标注国标要求文字水平注写。

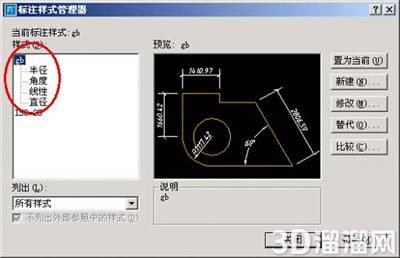

14，OK，符合国标的尺寸标主样式设置完毕，将gb样式置为当前样式即大功告成。是不是有些麻烦，没关系，将设置好的样式保存与自己的样图中。
