CAD多重引线标注样式的设置方法

在CAD中，不同于一般的标注，多重引线有专门的“多重引线样式管理器”，本文将给大家介绍CAD中多重引线样式管理器的使用。

多重引线样式管理器的激活方法有：

命令行：输入MLEADERSTYLE并按回车键确认

菜单栏：单击【格式】选项卡，在下拉列表中找到【多重引线样式】

下面用一个实例演示多重引线样式管理器的使用：

1.使用CAD软件打开一个需要标注【倒角】的图形文件；

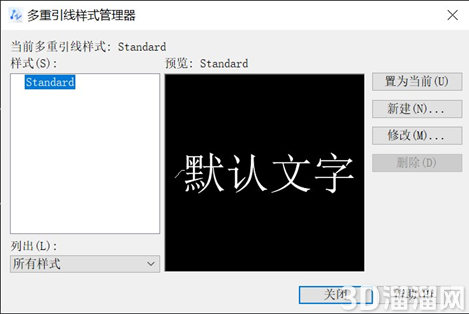

2.单击【格式】选项卡，选择【多重引线样式】，弹出【多重引线样式管理器】对话框；此时对话框中有一个名为“standard”的多重引线样式；

3.单击【新建】按钮，弹出【创建新多重引线样式】对话框，在【新样式名】文本框输入【倒角】，单击【继续】按钮；

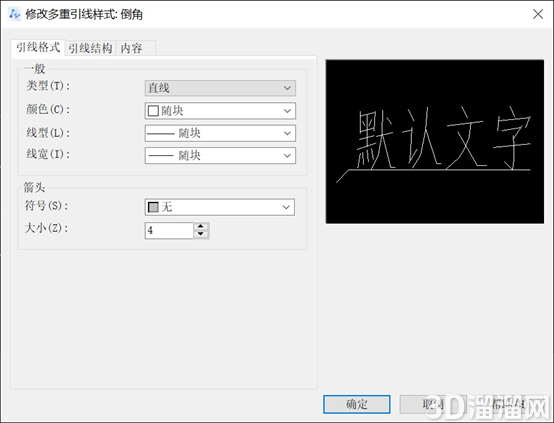

4.在弹出的【修改多重引线样式】对话框中，先打开【引线格式】选项卡，一般倒角引线标注是不需要箭头的，因此我们将【箭头】选项组的【符号】下拉列表选择为【无】；

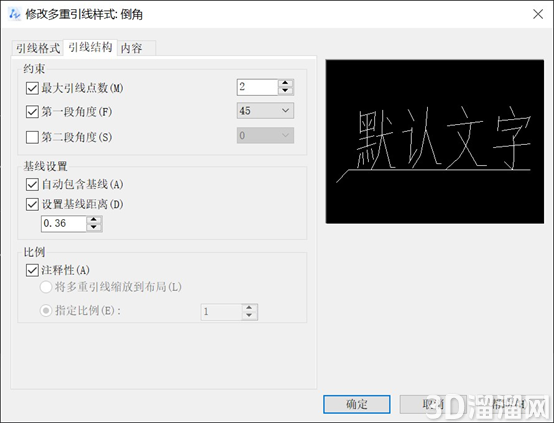

5.再打开【引线结构】选项卡，勾选【第一段角度】复选框并设置为45；勾选【注释性】复选框，为多重引线样式添加注释性特性；

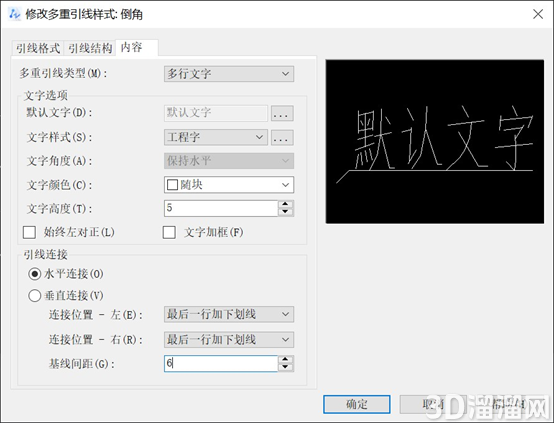

6.最后打开【内容】选项卡，将【文字样式】设置为【工程字】，【文字高度】设为【5】，将【引线连接】选项组的【连接位置-左】和【连接位置-右】都设置为【最后一行加下划线】，【基线间隙】设置为【6】；

7.点击【确定】按钮，回到【多重引线样式管理器】对话框，点击【关闭】按钮，就完成了引线的设置；

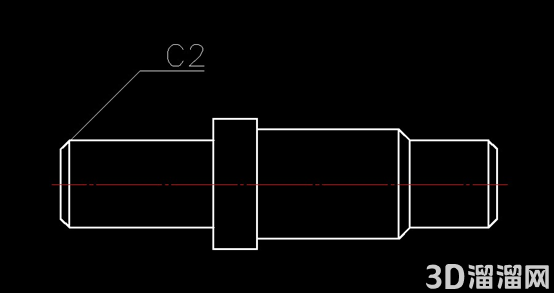

8.此时我们再对图像中的倒角创建一个多重引线标注，就可以看到设置好的引线效果了。
