CAD多重引线标注的箭头符号设置方法

分类：CAD图纸作者：小溜时间：2024-01-19 15:14:15

导语：在AutoCAD中画出来的多重引线标注，箭头符号如果需要修改，该怎么办？本文小溜将给大家介绍如何在CAD中进行多重引线标注时，有效地设置箭头符号，以确保图纸的清晰和准确。

在AutoCAD中画出来的多重引线标注，箭头符号如果需要修改，该怎么办？本文小溜将给大家介绍如何在CAD中进行多重引线标注时，有效地设置箭头符号，以确保图纸的清晰和准确。

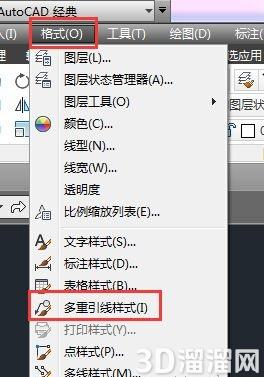

1.在菜单栏中选择【格式】—【多重引线样式】

CAD多重引线标注的箭头符号设置方法

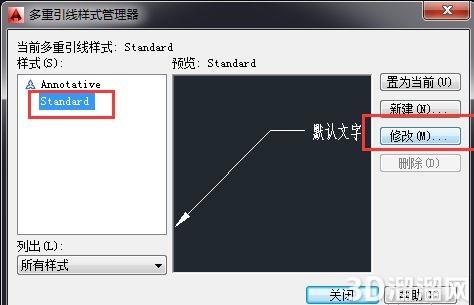

2.在弹出的对话框中选择样式，然后点击【修改】

CAD多重引线标注的箭头符号设置方法

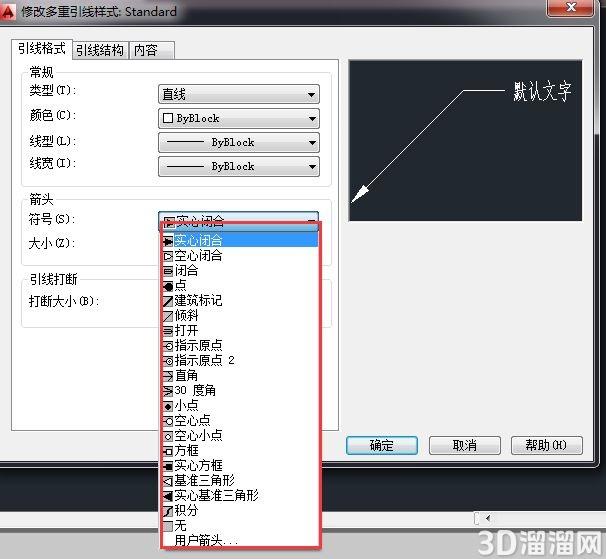

3.在【引线格式】中可以看到【箭头】下拉就可以看到很多选项，可以根据自己的需求选择，最后确认即可。

CAD多重引线标注的箭头符号设置方法

今天给大家分享的“CAD多重引线标注的箭头符号设置方法”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
