AUTO CAD中经常用到画直线时有长度和角度的要求，介绍下正、负、零度直线的画法，具体方法如下：

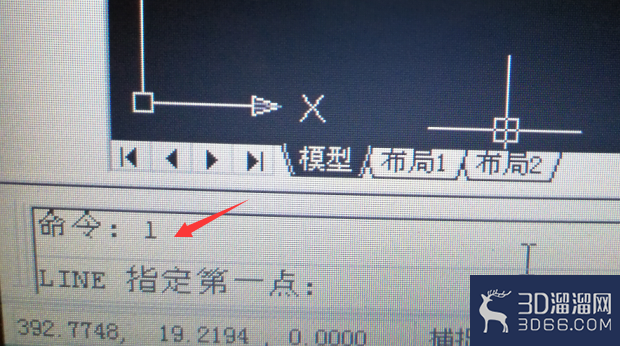

1、输入直线命令L，或者直接点直线的图标

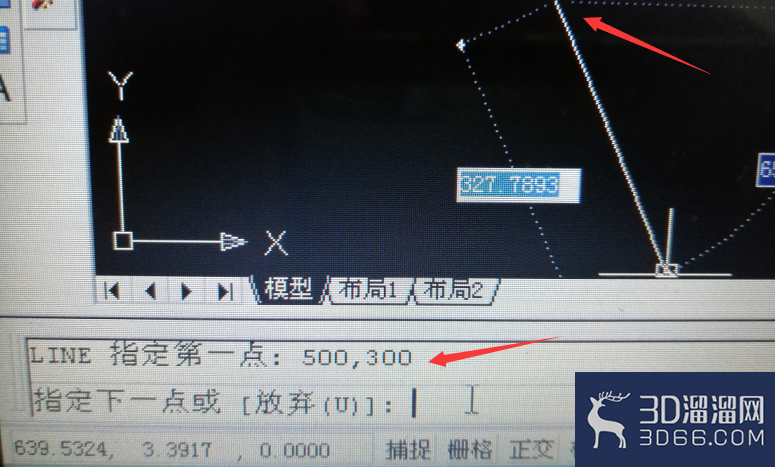

2、直线起点选择（以起点坐标为500,300为例），输入500,300命令，就找到直线起点位置

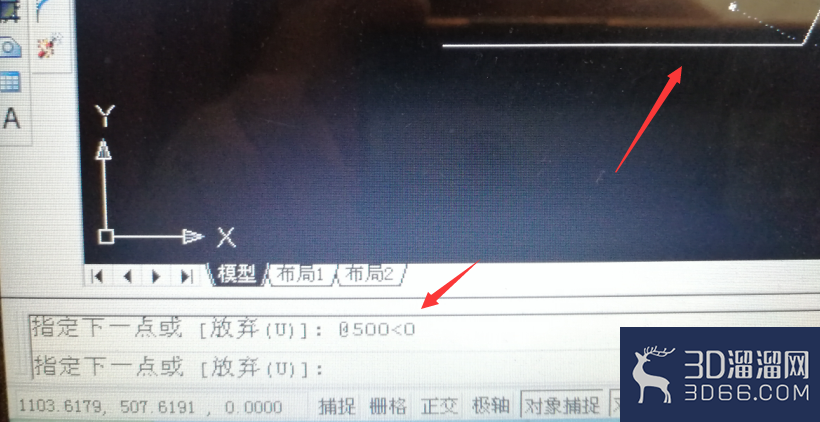

3、水平直线画法：输入直线长度及角度命令（以长度500，角度为0度的水平直线为例），命令为@500<0

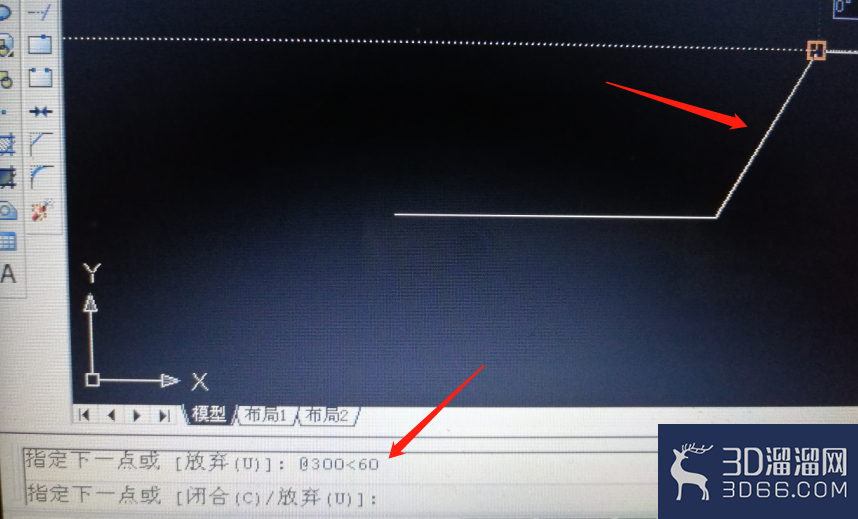

4、正角度画法（以长度300，角度60的直线为例）命令为@300<60，如图：

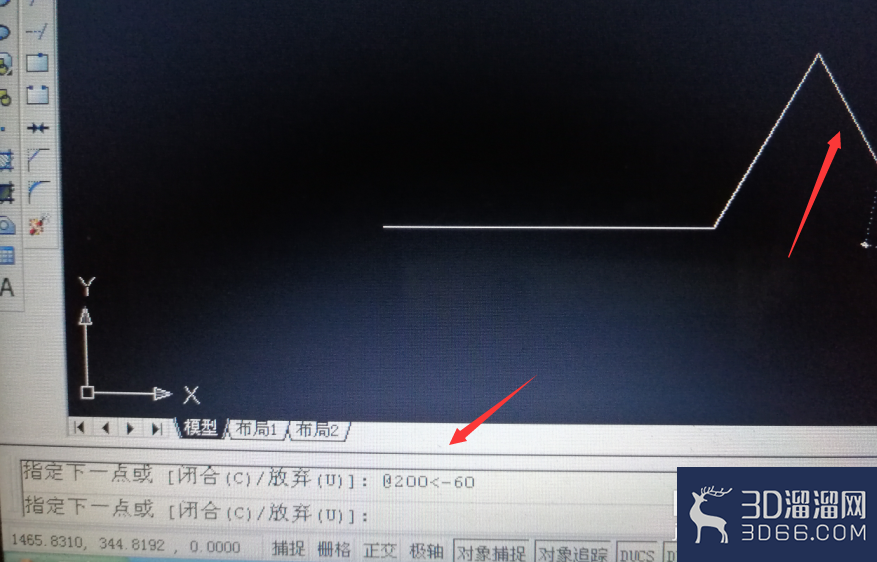

5、负角度画法（以长度200，角度-60为例）命令为@200<-60,如下图：
注意事项坐标位置之间的命令符号只能是逗号：X，Y@为长度命令，
今天给大家分享的“CAD怎么用长度和角度命令绘制直线”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
