CAD测量长度命令使用方法

CAD测量长度命令和快捷键，这些是我们在设计工作中经常需要用到的技能。为了能够在CAD制图过程中快速准确地获取设计对象的尺寸、角度等信息，熟练掌握各种CAD测量长度命令和快捷键是非常必要的。下面，小溜来给大家分享几个常用的CAD测量长度命令和快捷键。

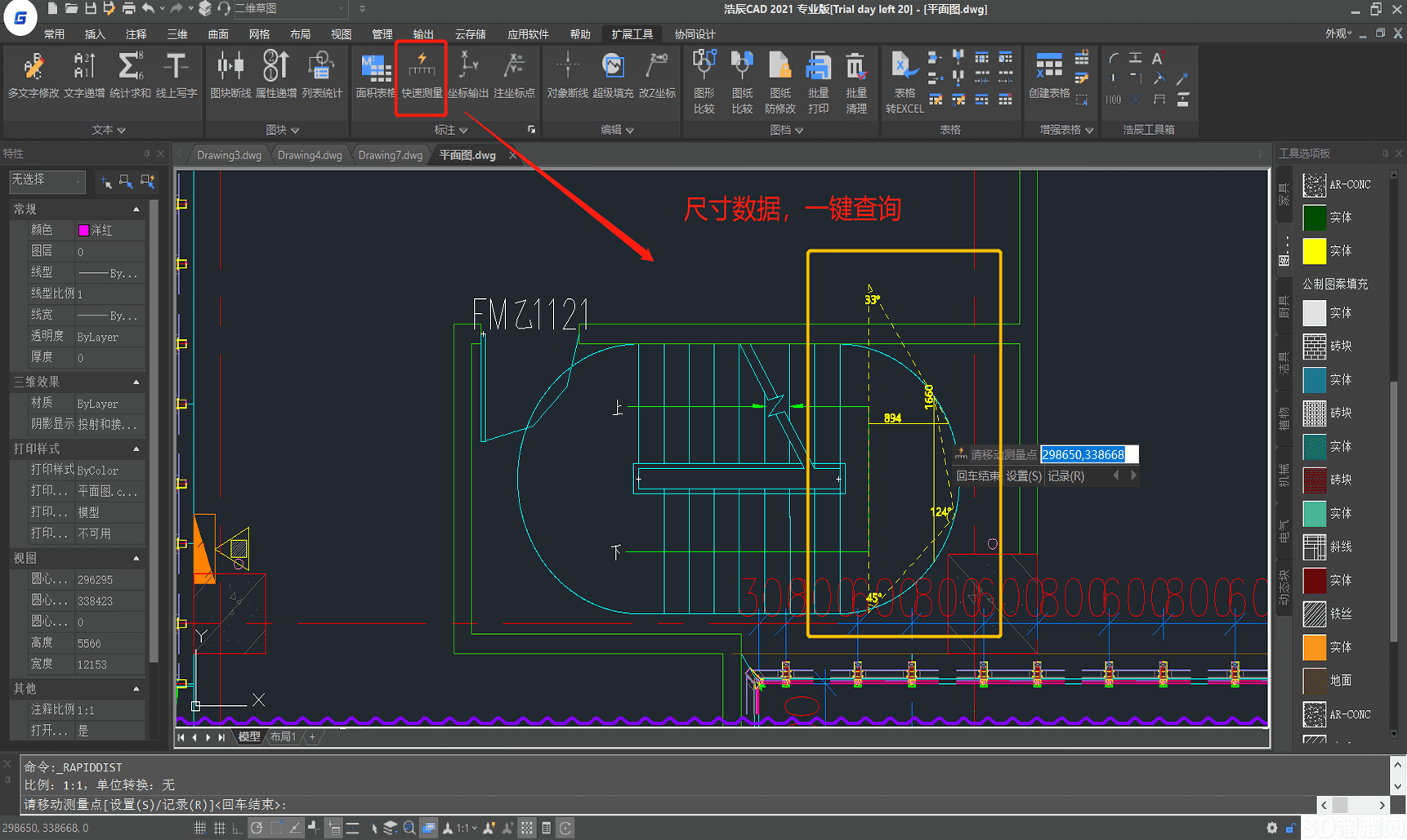

常用的CAD测量长度命令和快捷键：

在CAD中，以下几个常用的命令和快捷键可以方便快捷地测量实体的长度。

1、LENGTHEN命令

通过输入len打开该命令，我们可以快速修改线段的长度。此外，LENGTHEN命令还可以查询对象的长度，包括线段、样条曲线、圆弧的长度，以及圆形、矩形等的周长。通过选择相应的实体对象，我们可以在命令行上获取实体的长度信息。

2、Ctrl+1快捷键

使用Ctrl+1快捷键打开特性显示框，以便快速查看实体的特性，包括长度特性。可更直观地测量实体的长度。

3、DIST命令

DIST命令是一个很方便的工具。通过输入DI并选择实体，我们可以立即获取其长度信息。

4、DIMLINEAR命令

CAD还提供了DIMLINEAR命令，通过线性标注的方式测量长度。通过选择需要测量长度的实体并标注相应的尺寸线，我们可以在图纸上直观地看到实体的长度。

5、LIST命令

LIST命令是一个非常有用的查看特性的工具。通过以文本窗口的形式显示实体特性，我们可以了解实体的属性、线段长度、图层等各种相关信息。这对于设计师和工程人员来说，是非常有帮助的，特别是在需要获取详细实体信息时。

今天给大家分享的“CAD测量长度命令使用方法”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
