CAD合并多段线合并不了原因一：

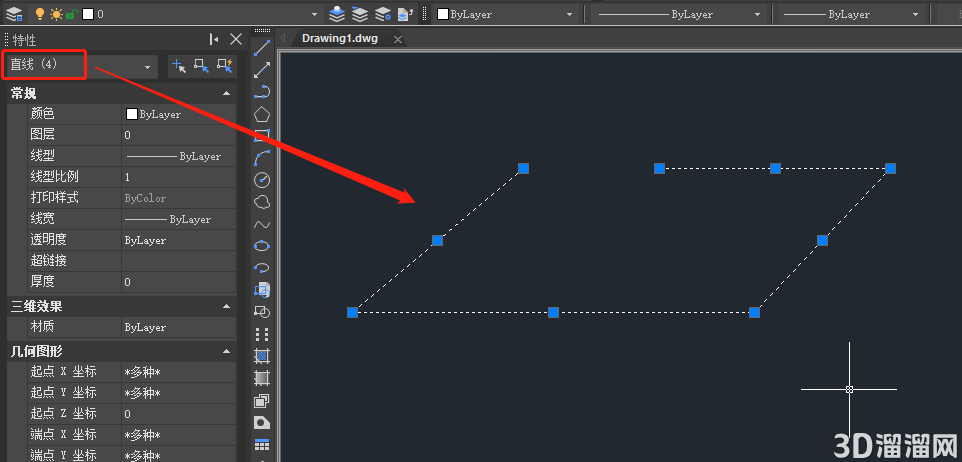

出现这种情况，可能是因为图纸中的线段并不是多段线，而是直线。如果直接调用【join】命令来合并直线的话，是无法合并的，需要先将其转换成多段线才可以进行合并操作。

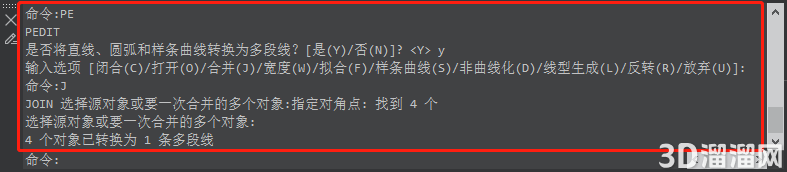

解决办法：调用【PE】命令，将图纸中需要合并的直线转换成多段线后，再调用【join】命令来合并多段线。
CAD合并多段线合并不了原因二：
除了上述的情况以外，还有一种情况是线段本身就是多段线，但依然无法合并。这种一般是由于图纸中的CAD多段线表面看起来相连，但实际上是一边没有相连，一边已经交叉了。

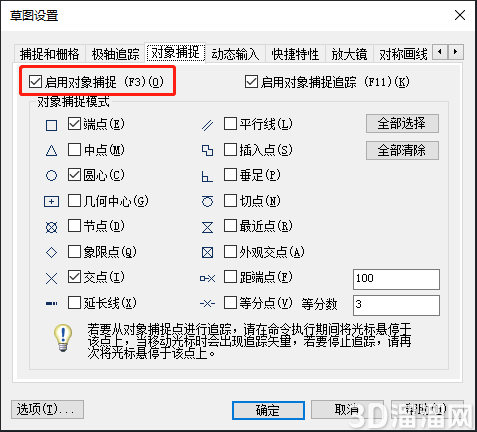

解决办法：调用快捷键【F3】开启【对象捕捉】模式后，点击有问题的多段线，将端点拉到与另一条端点重合的位置即可。
注意：为了避免这种情况，大家在日常绘图工作中可以将【对象捕捉】模式打开。
