AutoCAD怎么使用圆周阵列命令？

分类：CAD图纸作者：小溜时间：2024-06-17 10:07:46

导语：在AutoCAD软件中，圆周阵列命令是一个强大的工具，它允许用户围绕一个中心点以环形方式复制和分布对象。这项功能特别适用于创建具有旋转对称性的设计，如齿轮、轮辐或装饰图案等。下面将详细介绍如何在AutoCAD中使用圆周阵列命令。

AutoCAD2019怎样使用圆周阵列命令，阵列是CAD里面特殊的工具，可以设置中心点，然后有规律地围绕图形。

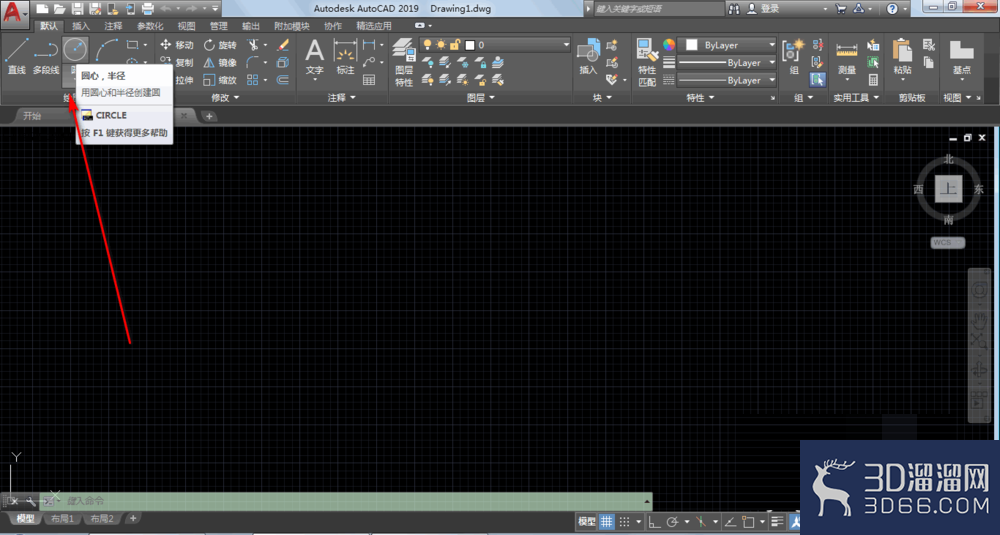

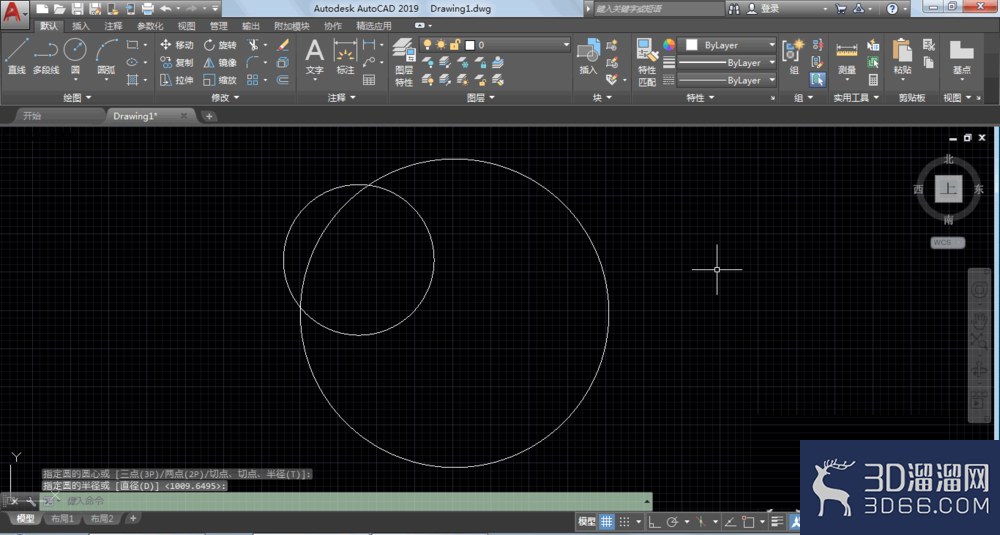

1、打开CAD软件，这里用圆形工具绘制两个圆形。

AutoCAD怎么使用圆周阵列命令？

AutoCAD怎么使用圆周阵列命令？

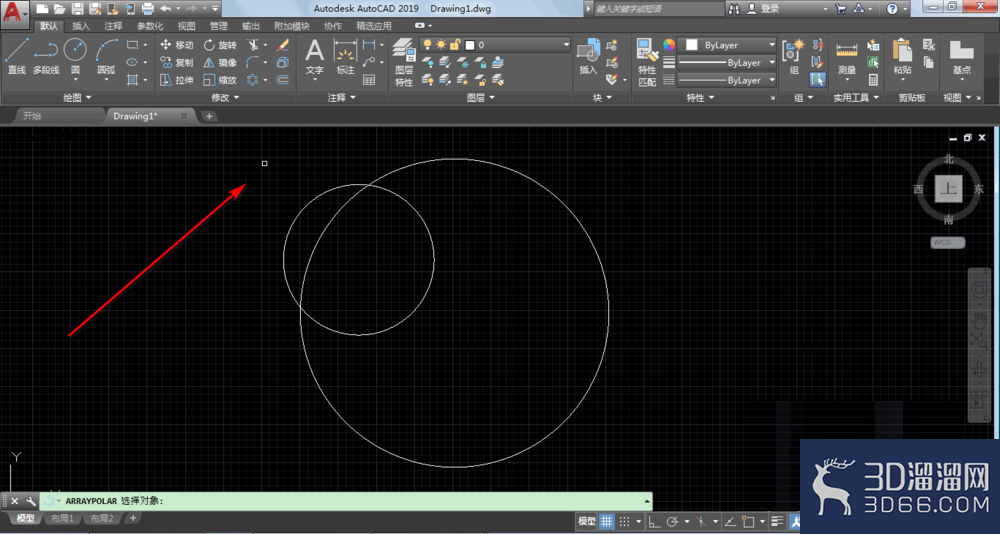

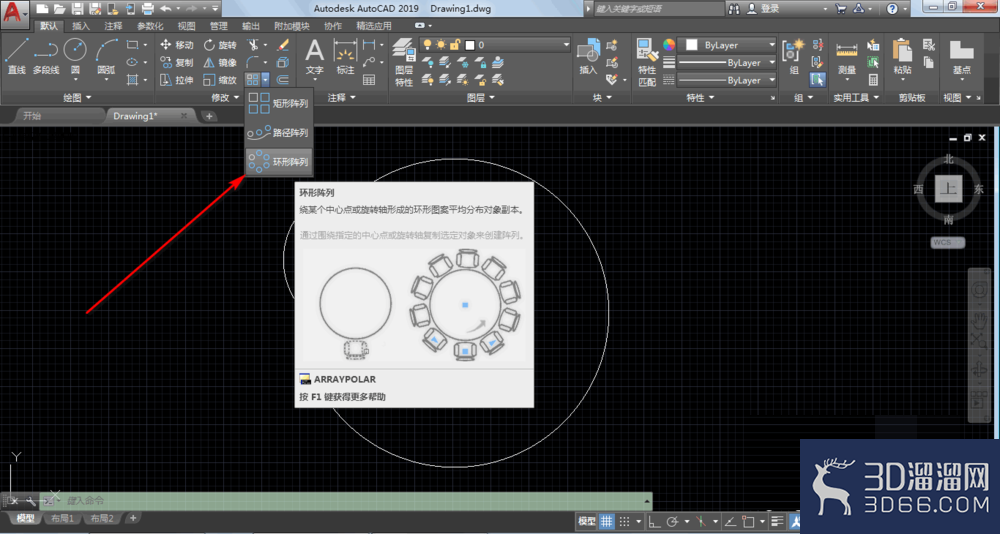

2、点击打开环形阵列。

AutoCAD怎么使用圆周阵列命令？

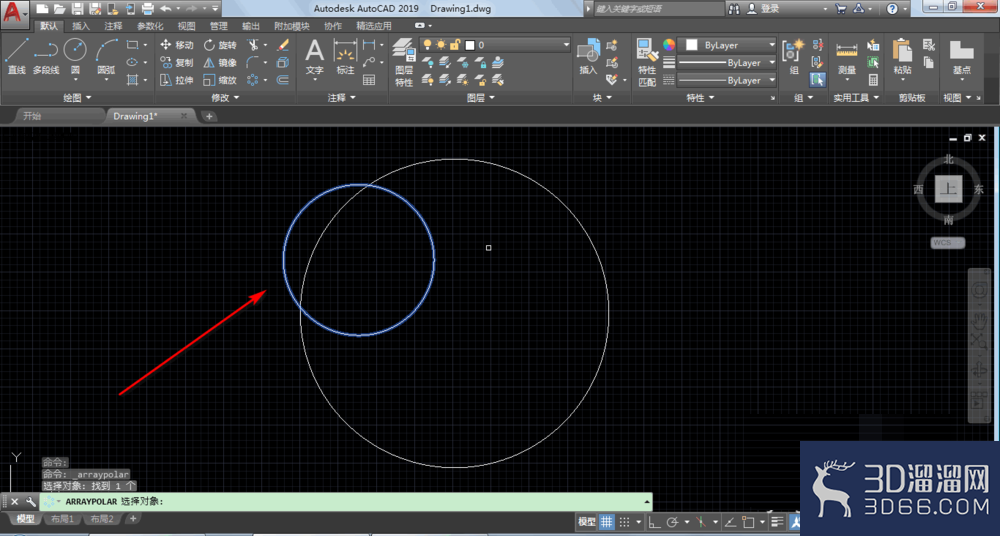

3、这个时候光标就改变了，然后我们点击一下圆形，圆形就变成蓝色了。

AutoCAD怎么使用圆周阵列命令？

AutoCAD怎么使用圆周阵列命令？

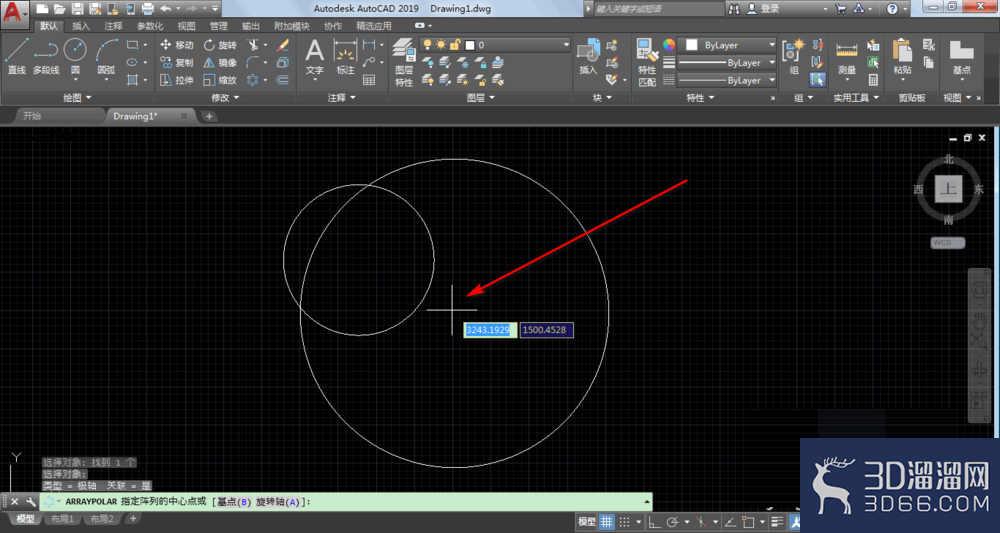

4、我们点击一下ENTER，然后我们在大圆的中心点点击一下，这样就有中心点了。

AutoCAD怎么使用圆周阵列命令？

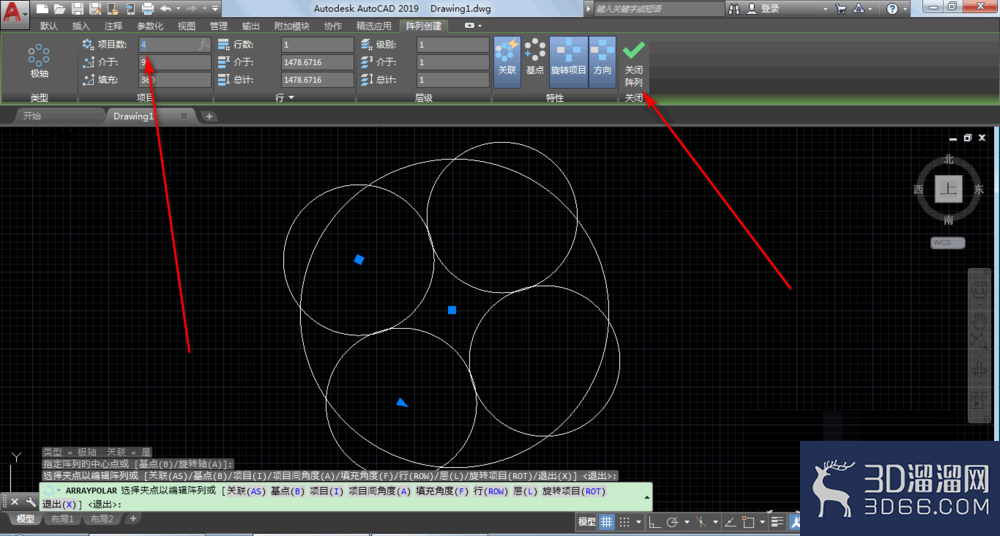

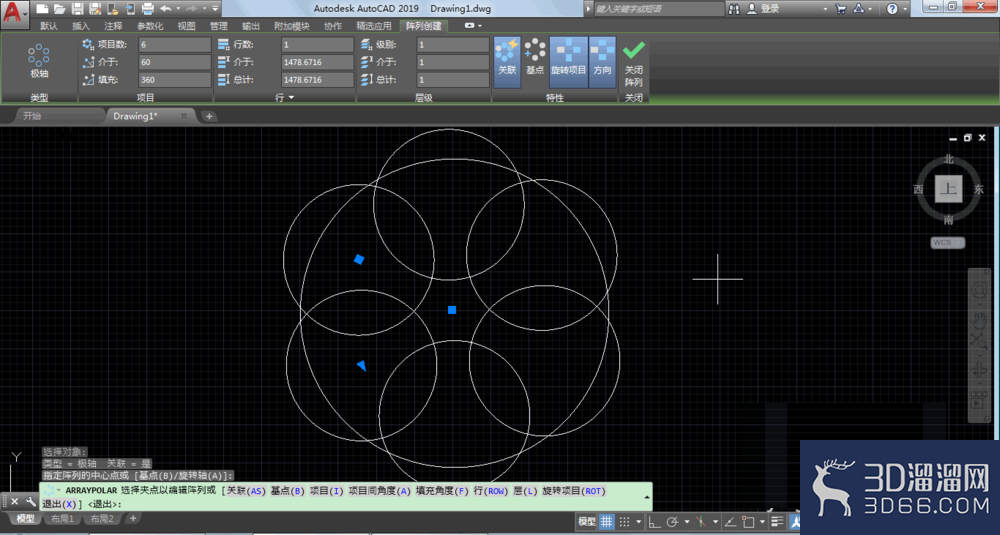

5、这个时候就进入阵列模式了，我们可以在项目数里面修改数值。

这样会修改环形的数值。

AutoCAD怎么使用圆周阵列命令？

AutoCAD怎么使用圆周阵列命令？

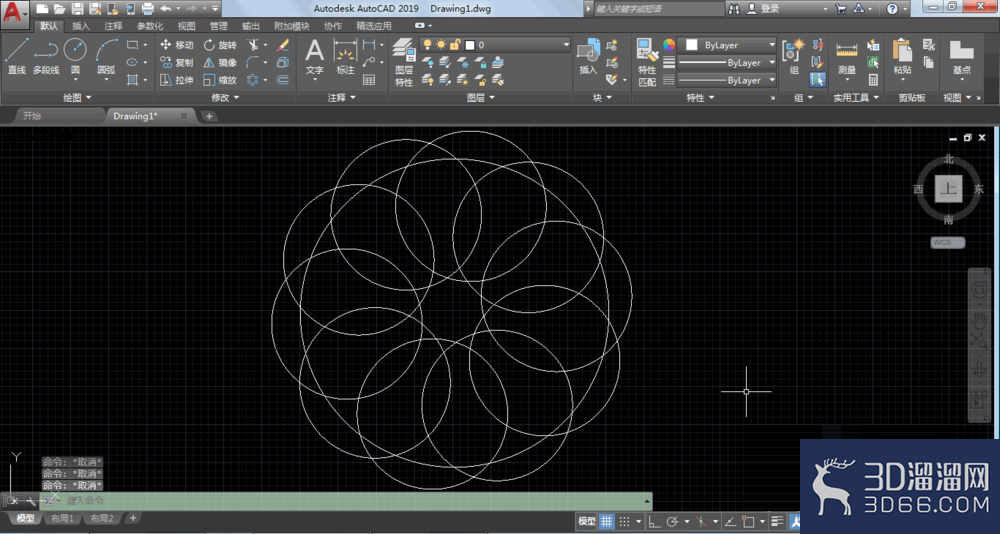

6、最后关闭阵列即可完成。

AutoCAD怎么使用圆周阵列命令？

今天给大家分享的“AutoCAD怎么使用圆周阵列命令”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
