怎么使用CAD布局画图？

一般情况下都是使用模型空间进行图纸的绘制和编辑，在布局空间同样也可以，但是在布局空间中画图需要了解并注意一些事项，下面给大家详细讲解。

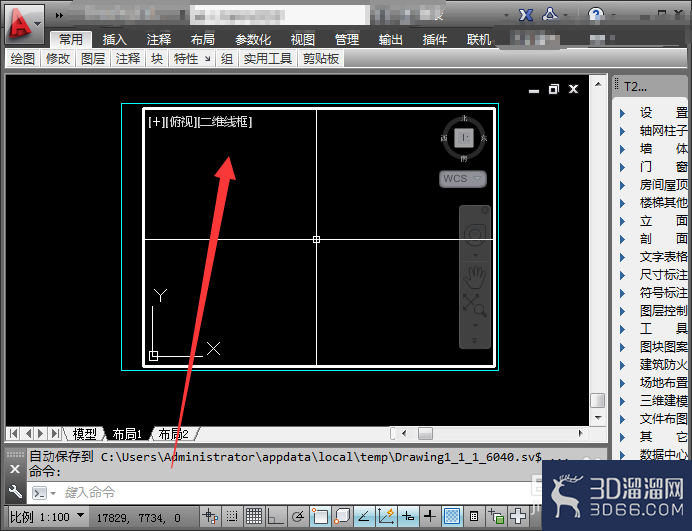

1、首先，在布局空间可以直接进行画图。

提示：布局空间直接绘图图纸不会在模型空间内显示。

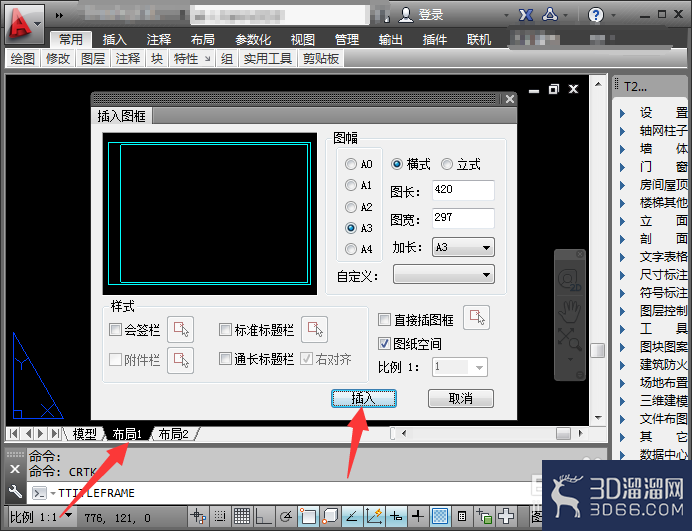

2、其次，布局空间内画图需要在模型空间内显示，需要开视口，开视口之前需要复制粘贴或插入标准图框。

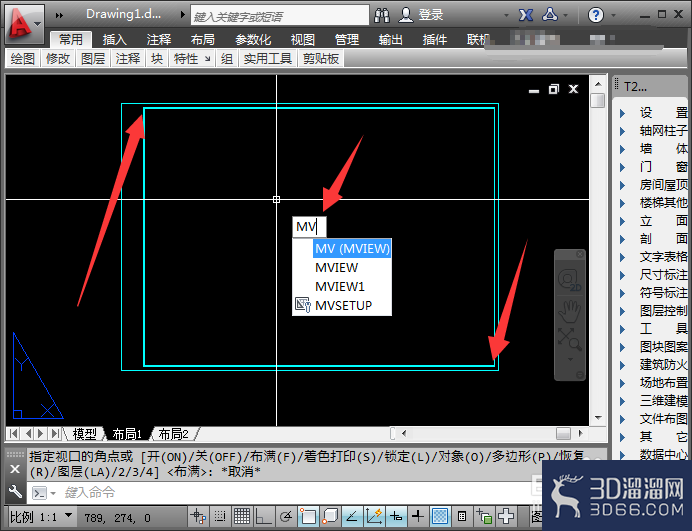

3、使用MV命令，在图框内框左上角和右下角进行开视口工作。

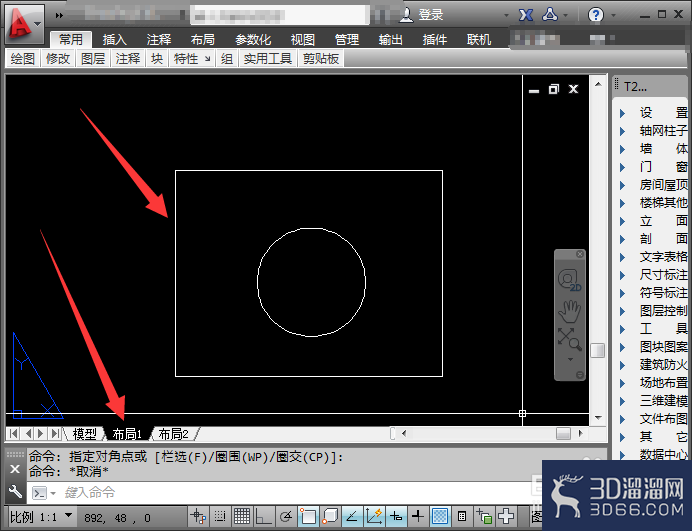

4、开视口完成后，在图框内框中双击。

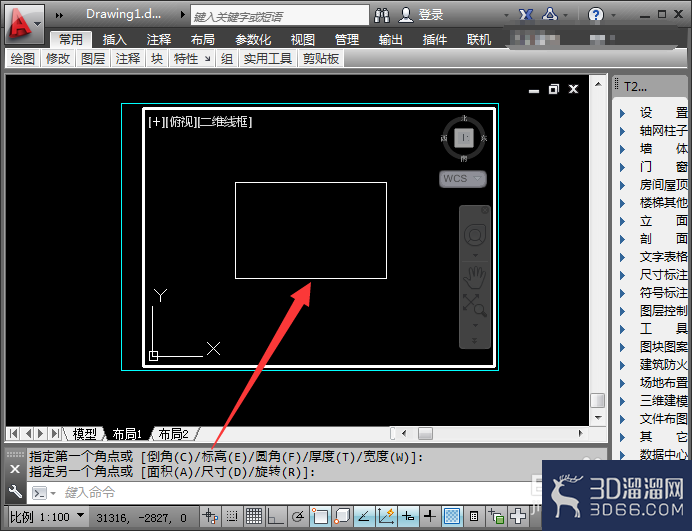

提示：双击后进行画图即可在模型空间显示。

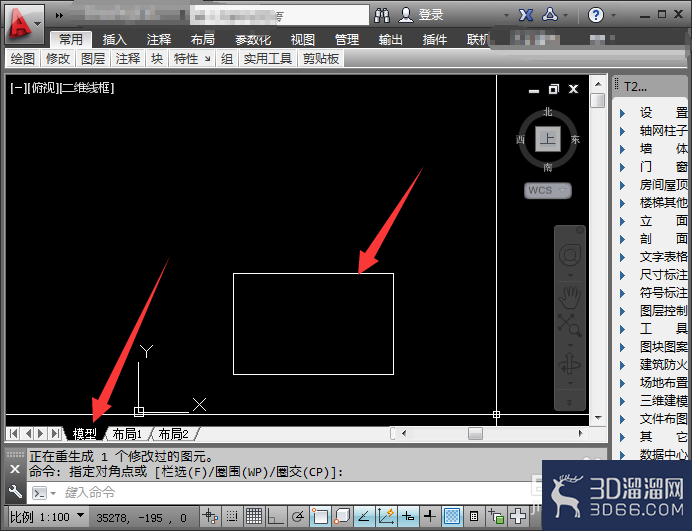

5、比如绘制一个矩形，切换到模型空间一样可以看到它。

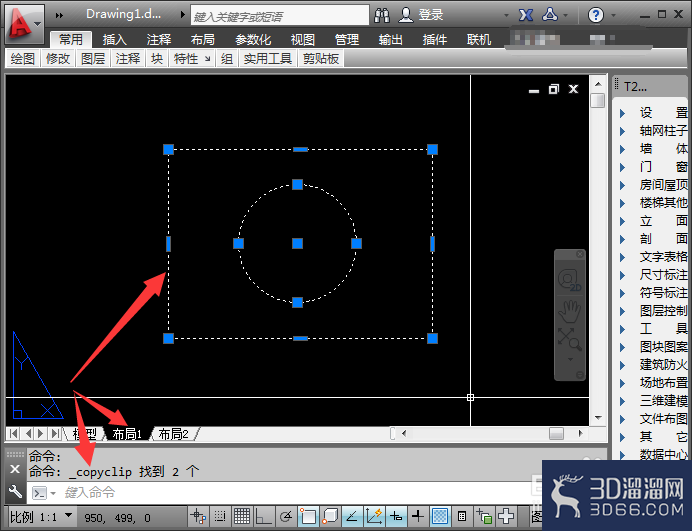

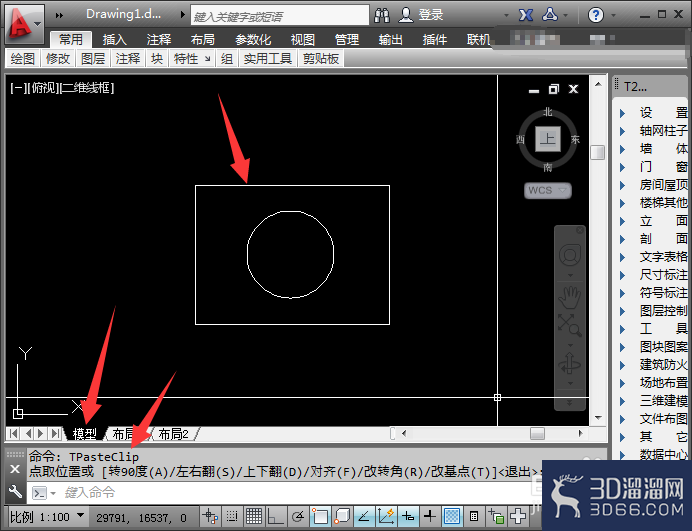

6、最后，如果是在布局空间直接画图，选中画图内容进行复制，可以切换到模型空间直接粘贴。
