CAD中怎么画剪刀？

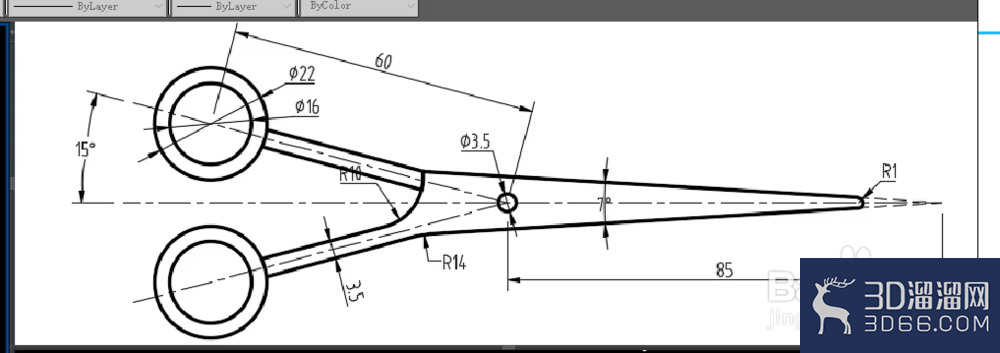

CAD可以画很多图形，只要有尺寸，，给大家介绍一个剪刀的图形画法

工具/原料CAD软件方法/步骤

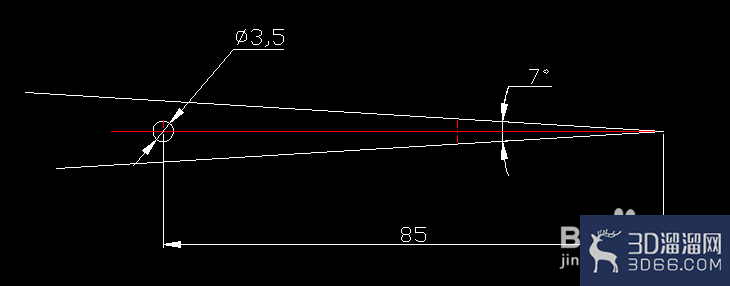

1、1、任意画一条直线（长度大于85）为辅助线

2、旋转（RO）——基点为直线的右侧顶点——复制（C）——角度为3.5度3、镜像（M）——对象为3.5度直线——对称轴为直线4、圆（C）——捕捉旋转基点为端点，鼠标左移——输入距离85（对象追踪打开）5、确定圆心后输入直径ø3.5

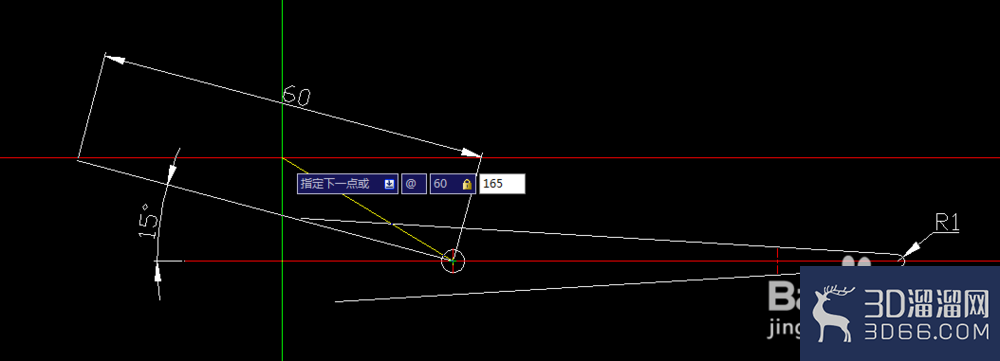

2、1、直线命令（L）——捕捉ø3.5圆心为起点——输入@60<165——空格

2、将7度的两直线倒圆角（F)——半径为R1注意：这个15度的斜线有很多方法，就不一一赘述了，这个是简单快捷的方法再说一个方法，可以先画好角度，长度60可以使用命令（LEN-T)确定

3、1、以60直线右侧顶点为圆心

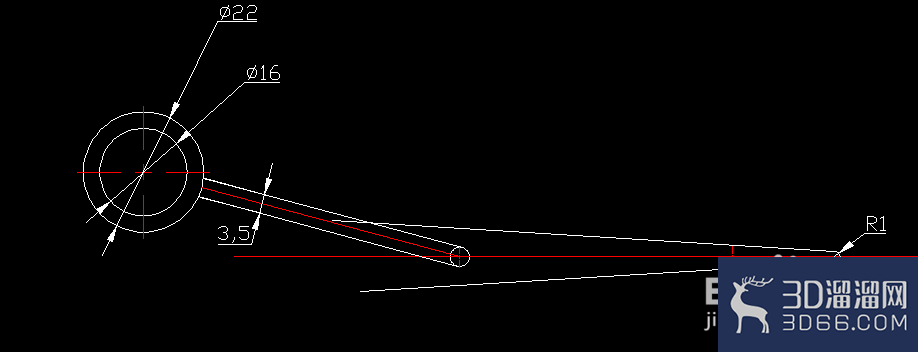

2、圆（C）——输入直径16/22——分别画出圆3、偏移（O）——对象为60直线——距离为1.75（双向偏移—）

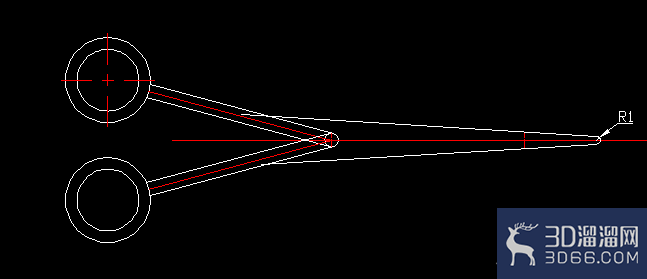

4、1、镜像(M)——对象为刚刚画的16/22圆和偏移好的俩直线——对称轴为第一步骤中所画的辅助线

注意：图形可以先修剪后才镜像，可以少修剪一点

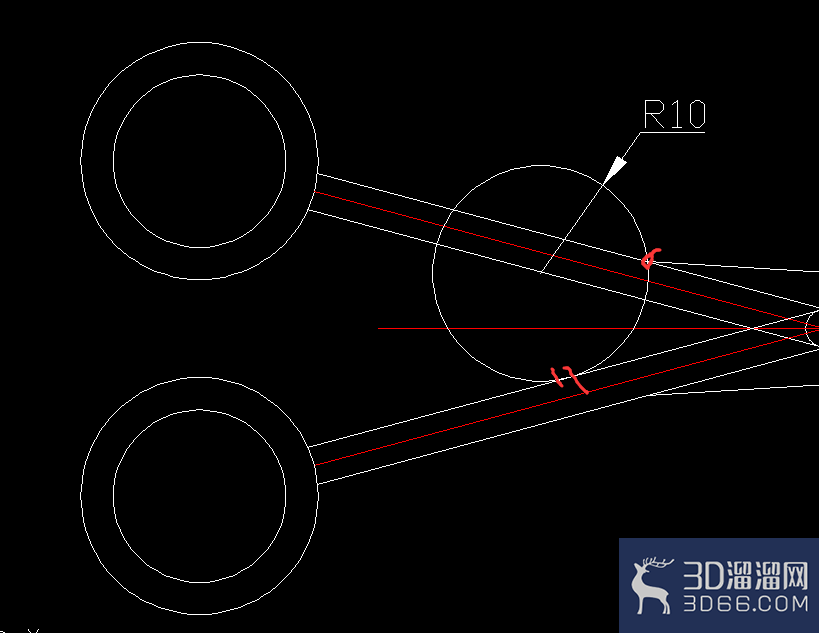

5、分析：图形中R10的圆弧与直线相切，而且还过了那个交点

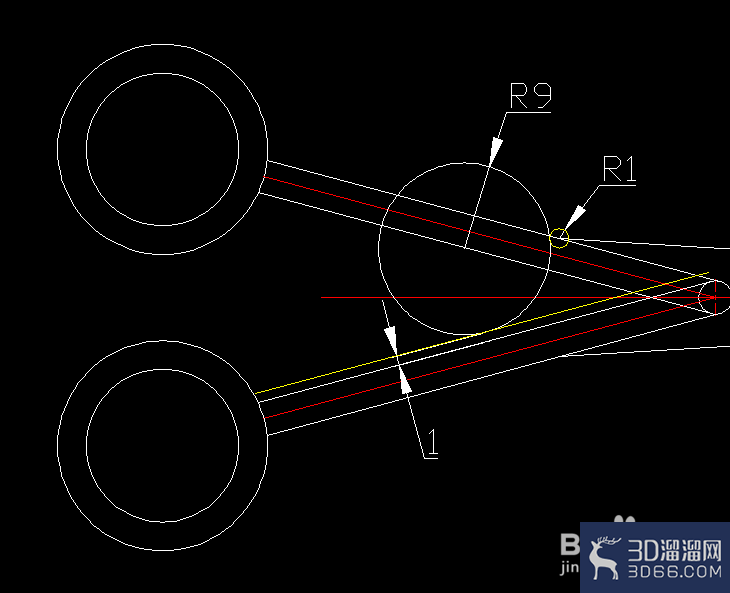

1、圆（C）——圆心为俩直线的交点——半径为R12、偏移（O）——对象为分析中的直线——距离为13、圆（C，相切，相切，半径）——与R1圆和直线相切——半径为R94、偏移（O)——对象为R9圆——距离为1（方向往外侧）5、修剪掉多余的直线和圆6、根据图形标注尺寸——倒角R14

6、1、删除多余的辅助线

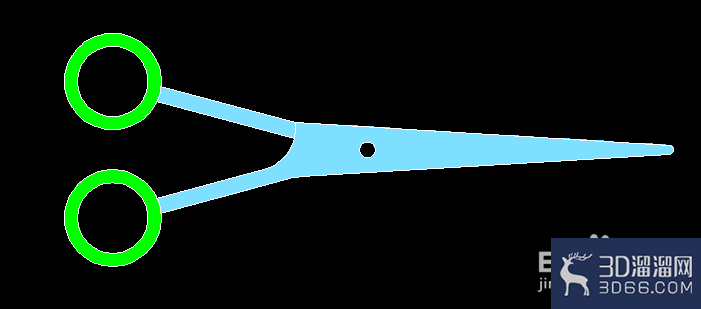

2.喜欢的还以填充颜色

今天给大家分享的“CAD中如何画剪刀”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
