分类：CAD图纸作者：小溜时间：2024-06-13 11:09:50
1、开启AutoCAD，左侧工具栏中点击文件布图，在子菜单中点击插入图框。

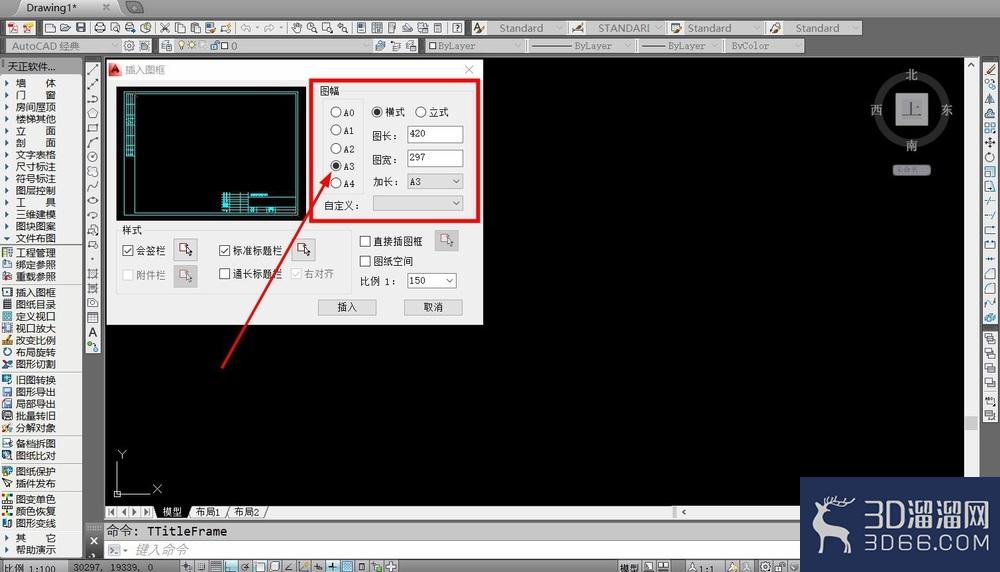

2、系统会弹出图框设置窗口，在图幅设置栏中，选择A3图幅，右侧选择横式或者立式。
3、对于A3图幅，可以选择加长选项，图幅加长只会延长图纸的长边，短边不会变化。

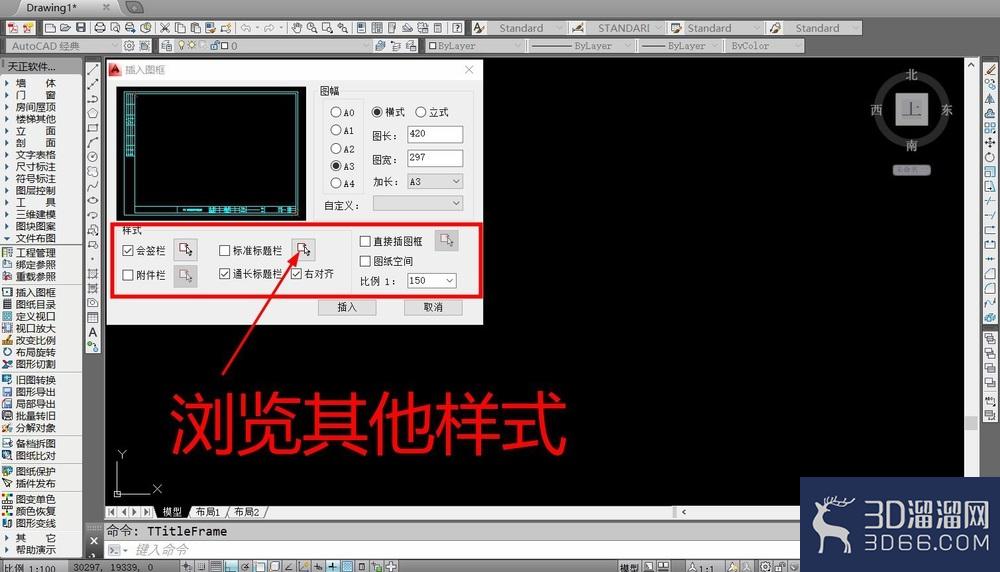

4、在样式设置栏，选择需要的图框内容，点击箭头指示的图标，可以浏览更多样式，完成后点击插入。

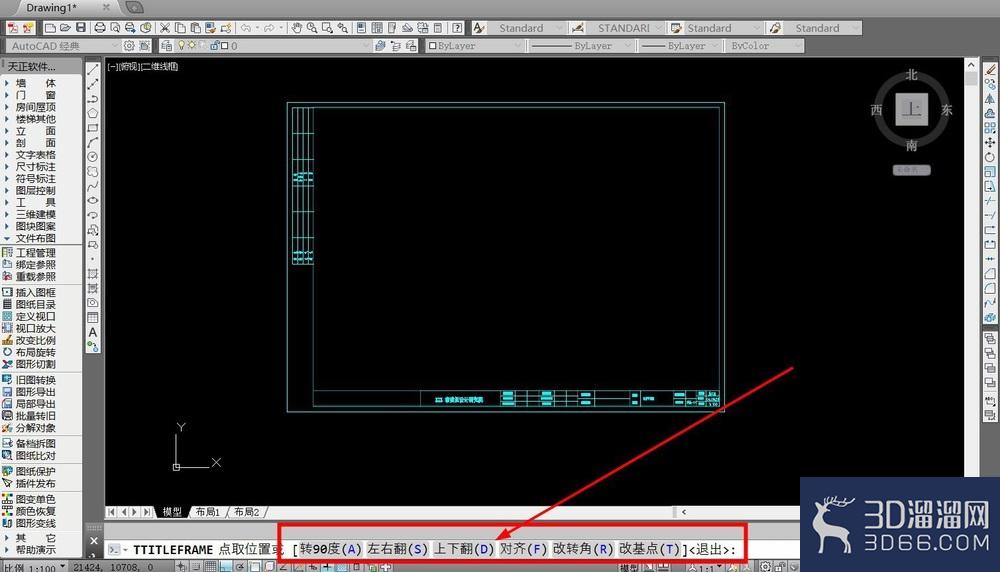

5、按下命令栏中的快捷键，可以快速翻转、对齐图框，鼠标左键点击合适位置，即可放置图框。

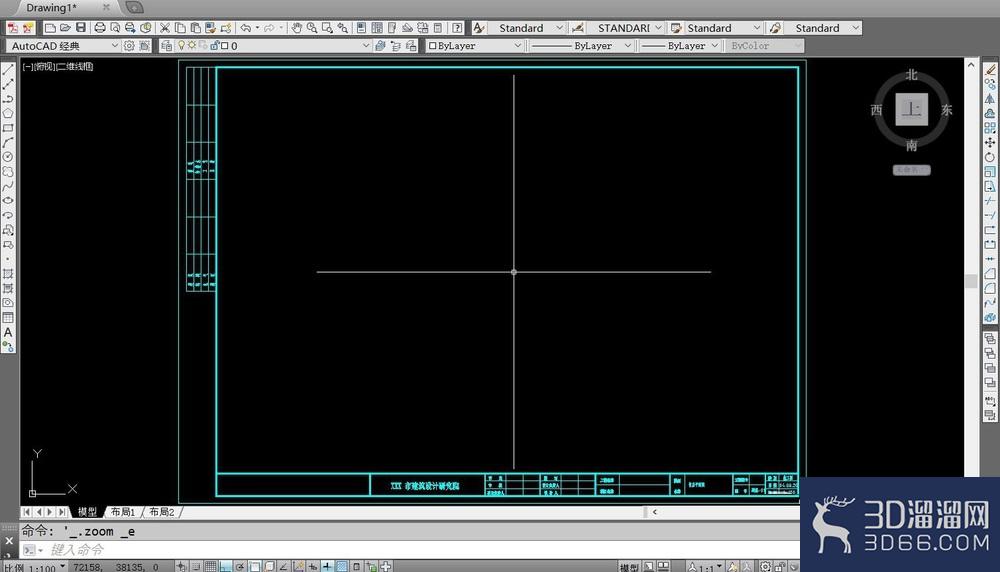

6、图框中的标题栏、会签栏都可以自由修改。最后将图纸移动到A3图框内即可。
关于“如何用cad画标准的A3图框”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
