如何用CAD画标准的a3图框？

绘画方法：
　　1、创建图层在里面设置好颜色随层、线性为实线、线宽0.7mm

　　2、绘制一个a3大小的矩形作为图纸的外形，选择第一点0,0选择对角点420,297，绘制
　　3、在以图纸边界为参照绘制出图框边界线，在这里主要控制图框两对角点(25,5)和(415,292)，以两点为参照绘制矩形

　　4、绘制标题栏，同样rec绘制矩形，捕捉到右下角点，指定另一角点@-140，,32，注意的是在绘制标题栏选择细实线就可以了

　　5、完成图中标题栏内部的绘制，主要采用偏移并辅助修剪命令 效果图

　　6用单行文字书写功能完成标题栏的填写，并在绘制前使用文字样式st控制文字

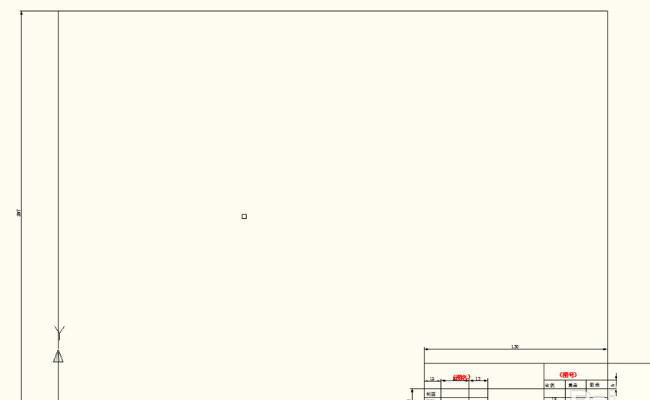

　　显示情况，填完之后效果图

（望楼主采纳哦）

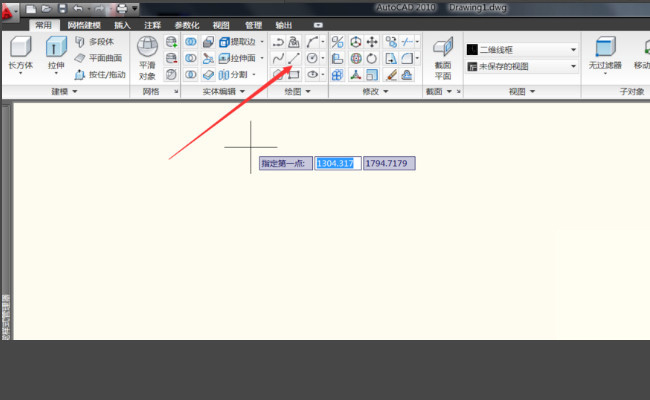

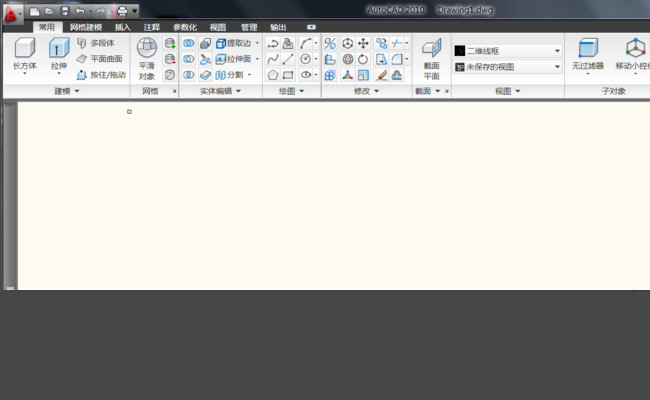

1、打开CAD软件。

2、策划图框的大概样子，a3的图纸标准幅面尺寸为420*297，图框的画就为390*287。

3、开始绘制，先画390*287的矩形。

4、画完大图框的矩形后就可以用直线来画标题栏了，对于a3图纸的标题栏的要求如下

5、按照上述的步骤绘制完成即可保存。

6、绘制完成后，整张图框如下图。然后就可以正式开始画图，需注意图框要用粗实线。
