怎么使用CAD轻松制作A3的图框？

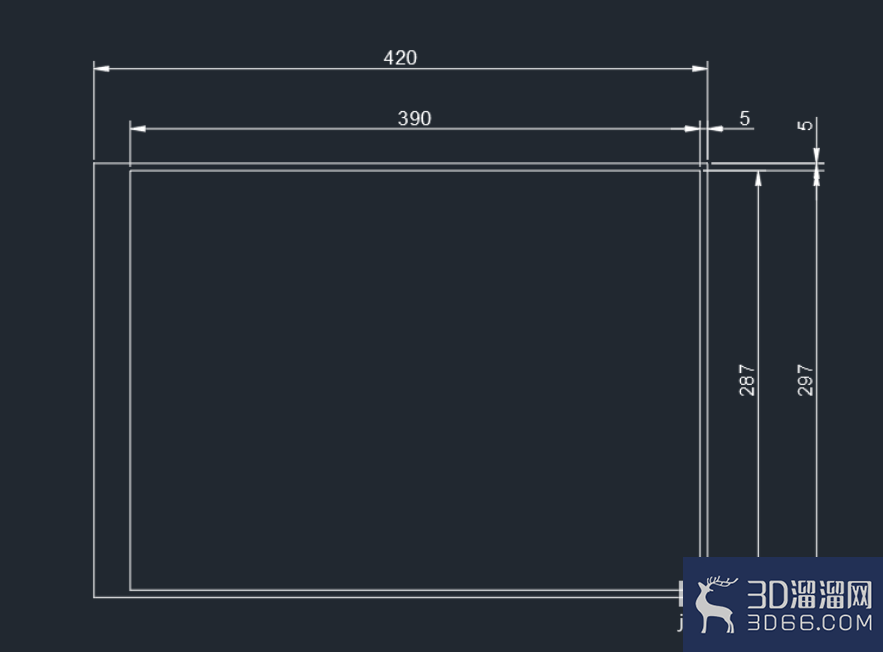

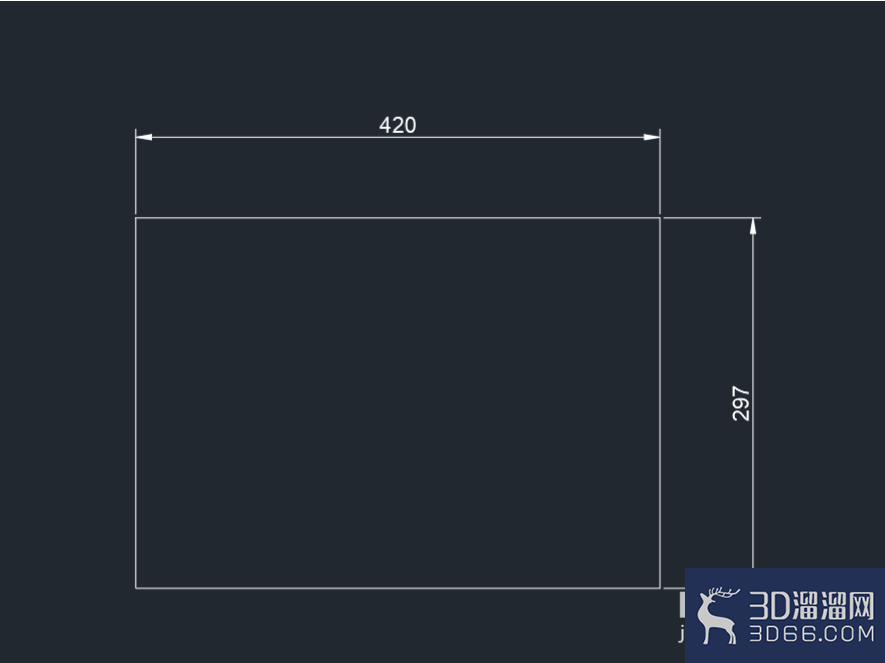

第1步：我们打开CAD软件，新建有一个文件，选择矩形工具，绘制一个420*297的长方形，(图框是不需要标注的，现在标注只是为了更方便大家看图）今天老师就使用用机械图框为教程示例。

第2步：我们再在CAD中绘制一个矩形，数值为390*287，边到边的数值各为5

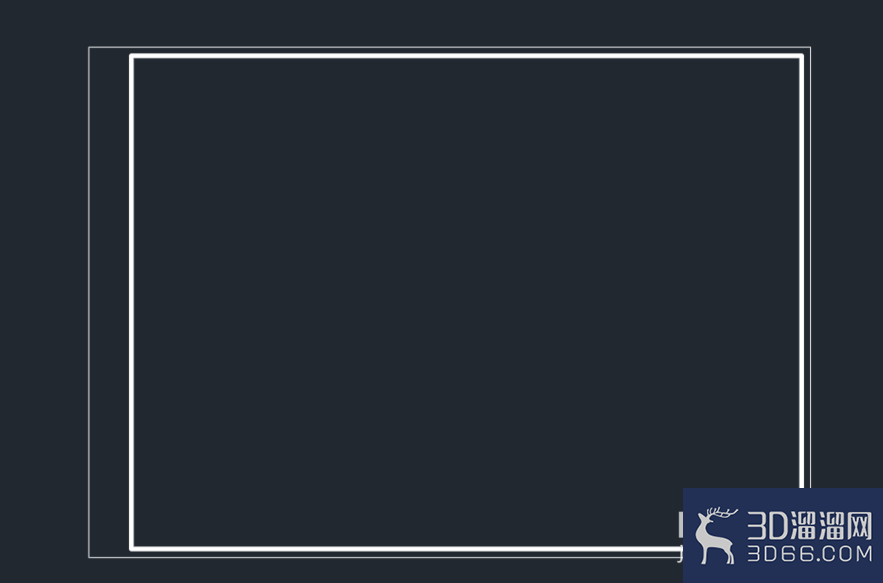

第3步：将绘制好的两个矩形中里面的矩形线宽修改为0.50毫米，那么这是我们的准备工作矩形就绘制好了。

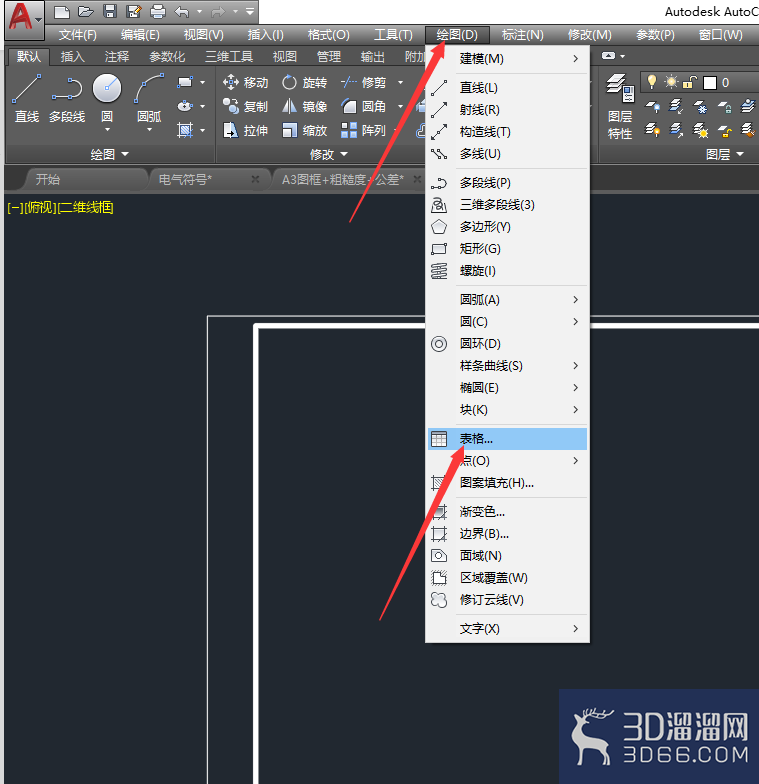

第4步：在CAD的工具栏上面找到“绘图工具”，然后选择“表格”功能，如下图所示！

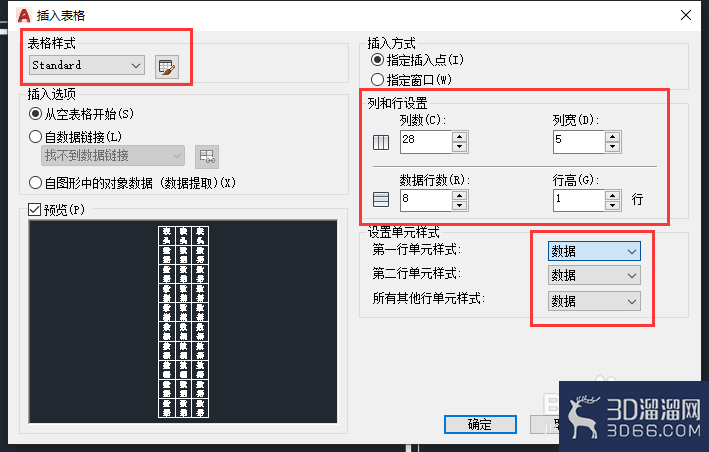

第5步：我们修改一下表格样式，如下图所示，左上角选择“standard”样式，列数为28，列宽为5，行数为8，行高为1，设置单元样式，全部选择为数据，然后点击确定！

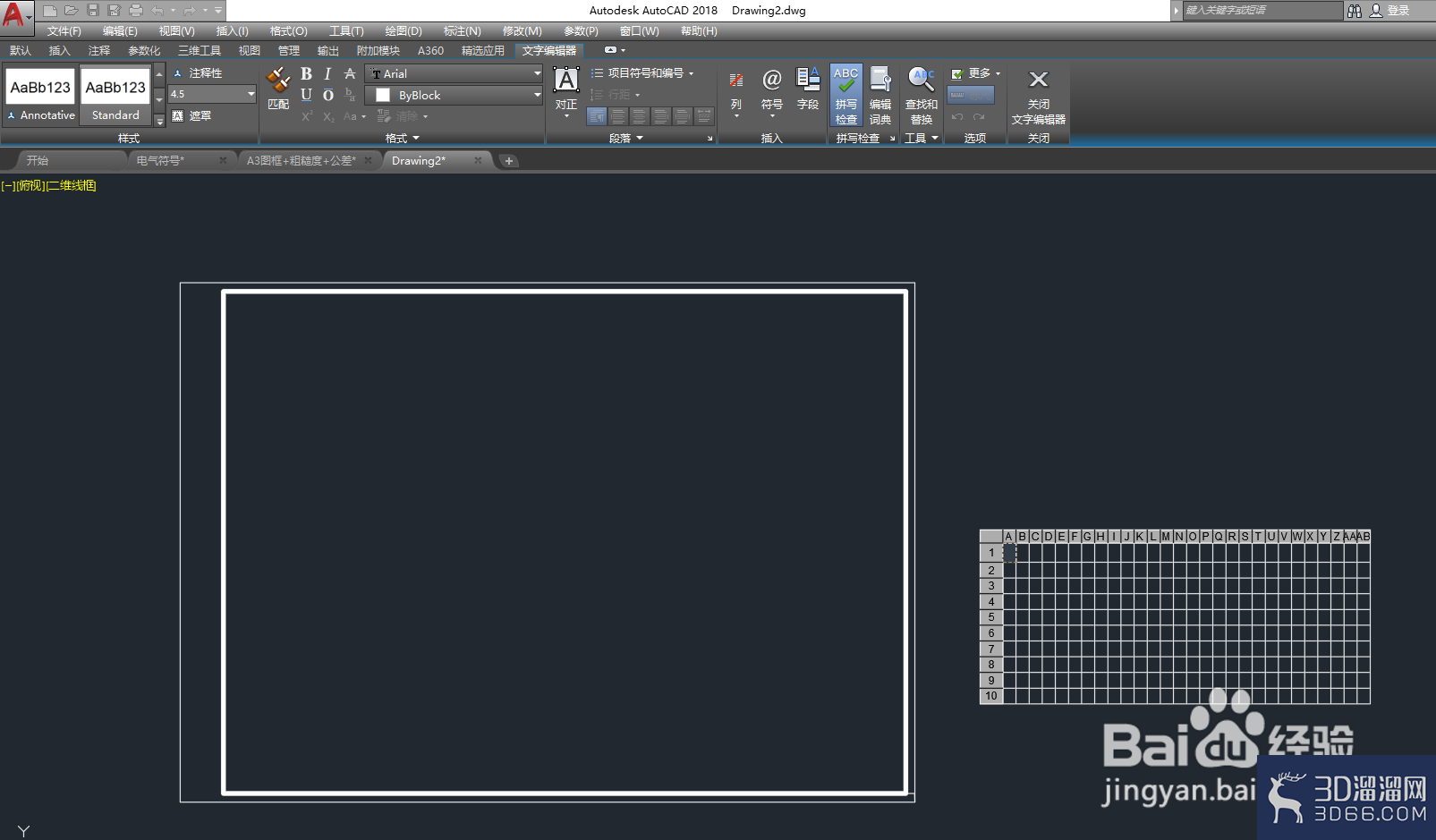

第6步： 这是我们设置好的表格，随意找个位置，先设置好，慢慢再移动进去，里面有ABCDE列，123456行。

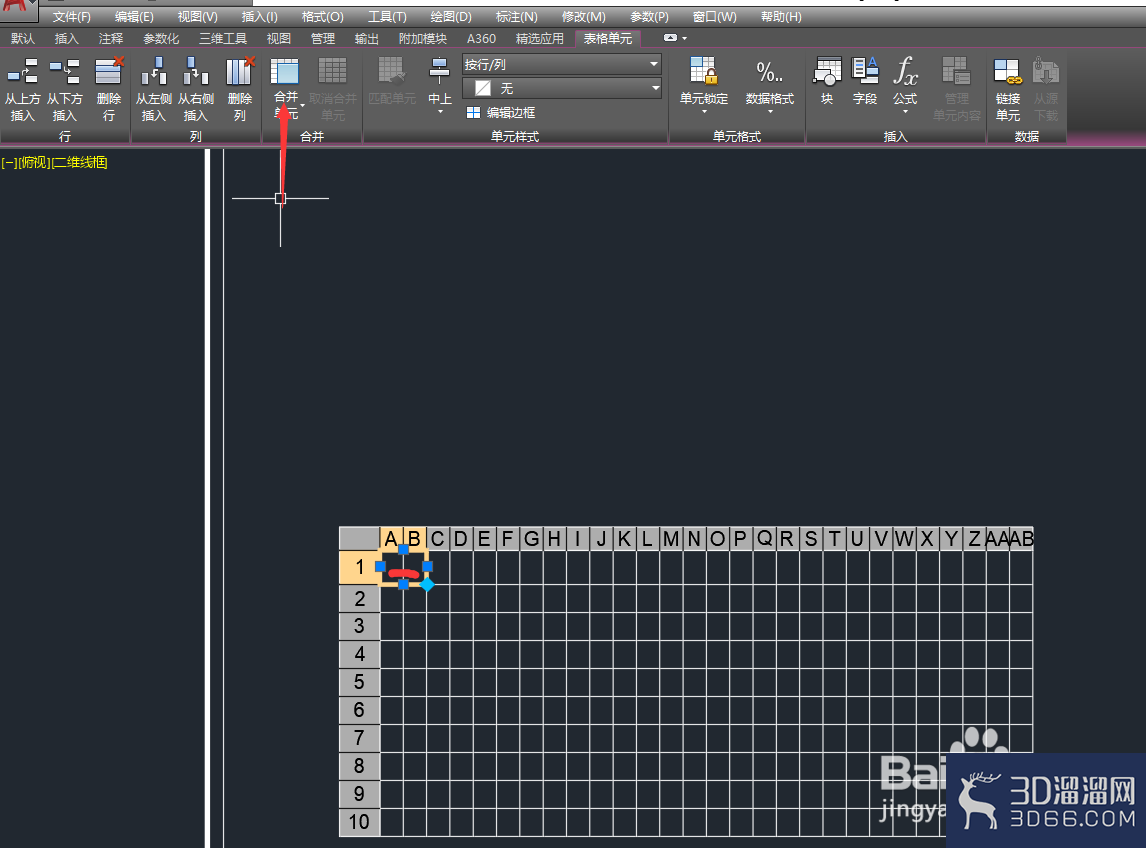

第7步：接下来我们来进行合并一下图框，点击鼠标的左键按住选择A1、B1两个单元格，点击上面的合并。

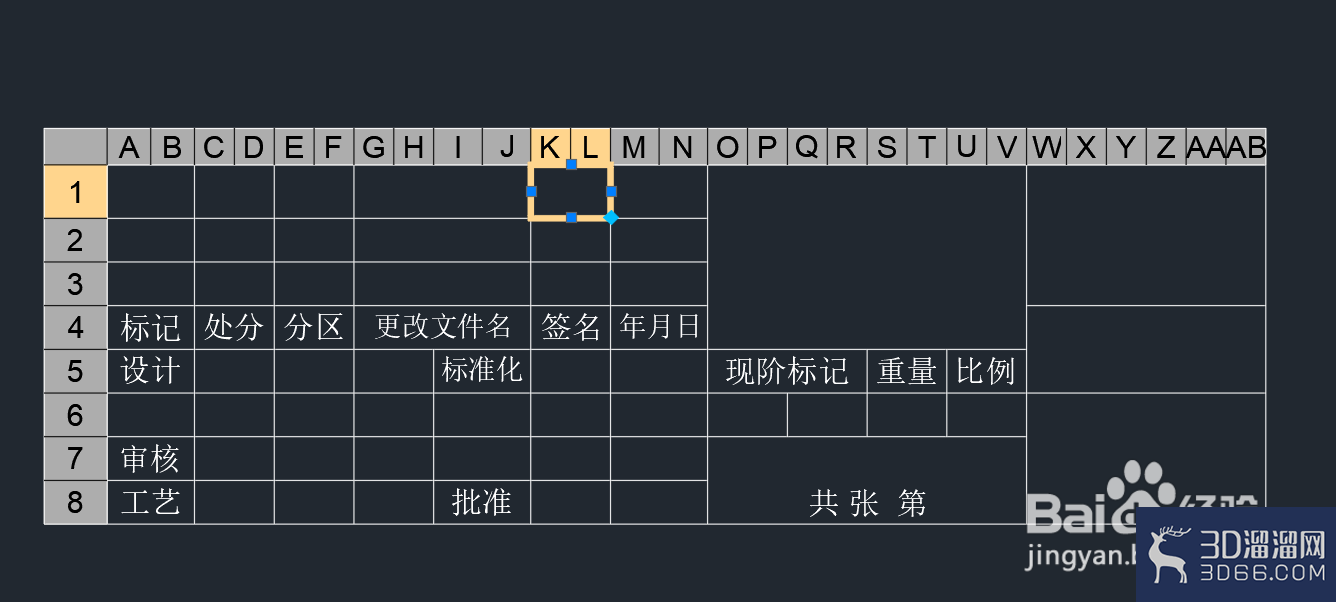

第8步：这个就是我们的标准了，后面一个个慢慢的合并，合并错了上面也可以取消的，设置完成这些之后，我们的这个图框就已经完成啦，接下来，我们移动进去。

第9步：那么这就是我们CAD制作图框的最终效果，你学废了吗？

今天给大家分享的“怎么使用CAD轻松制作A3的图框”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
