CAD轻松制作图框实例

在CAD软件中，制作图框是一项基本的技能，它为绘制工程图提供了规范的格式和布局。本文将介绍如何在CAD软件中轻松制作图框的实例，帮助读者提升CAD设计能力。

第1步：我们打开CAD软件，新建有一个文件，选择矩形工具，绘制一个420*297的长方形，(图框是不需要标注的，现在标注只是为了更方便大家看图）本文使用用机械图框A3为示例。

第2步：我们再在CAD中绘制一个矩形，数值为390*287，边到边的数值各为5

第3步：将绘制好的两个矩形中里面的矩形线宽修改为0.50毫米，那么这是我们的准备工作矩形就绘制好了。

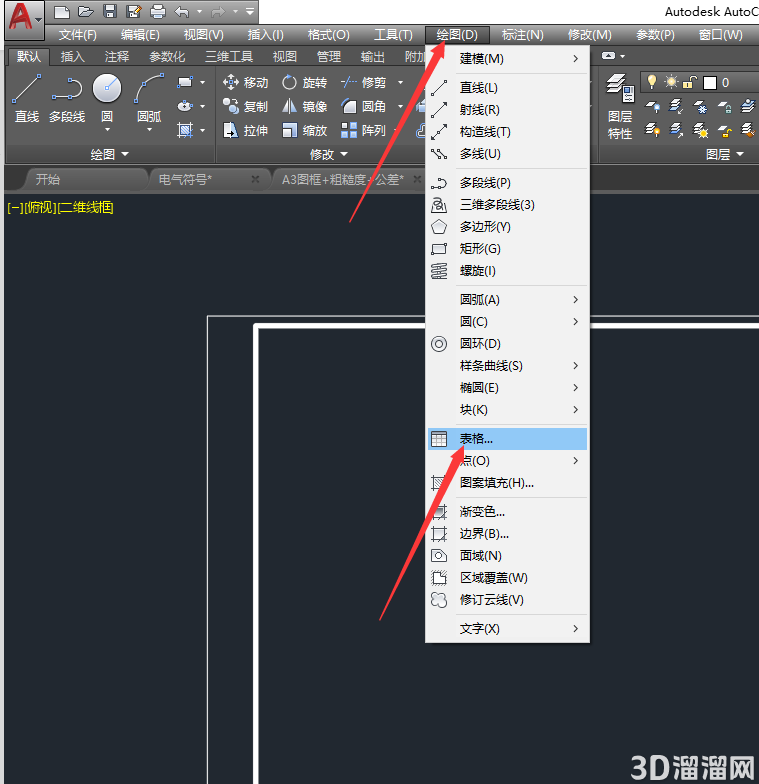

第4步：在CAD的工具栏上面找到“绘图工具”，然后选择“表格”功能，如下图所示！

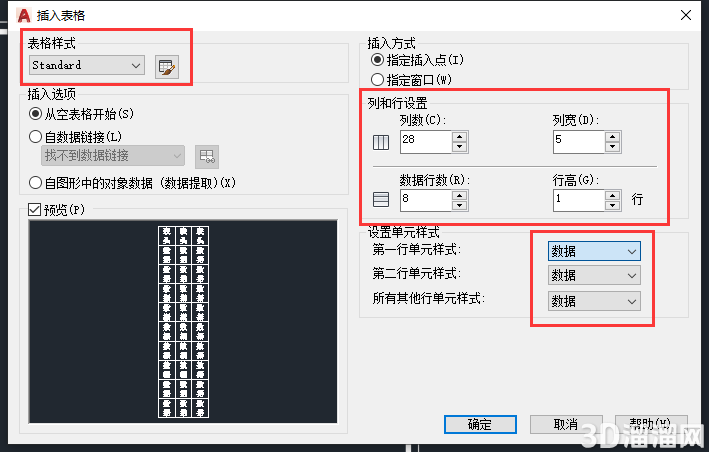

第5步：我们修改一下表格样式，如下图所示，左上角选择“standard”样式，列数为28，列宽为5，行数为8，行高为1，设置单元样式，全部选择为数据，然后点击确定！

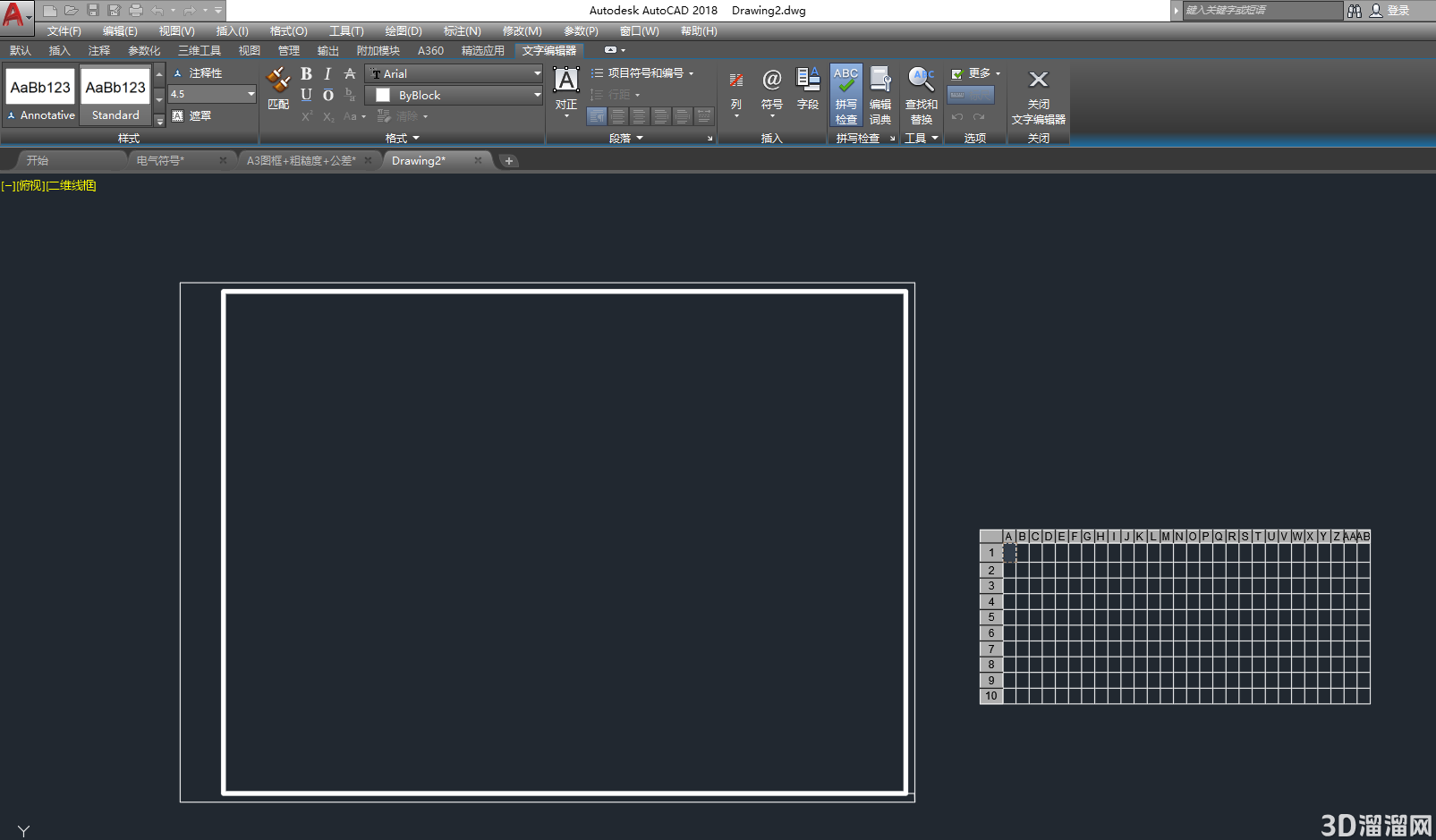

第6步： 这是我们设置好的表格，随意找个位置，先设置好，慢慢再移动进去，里面有ABCDE列，123456行。

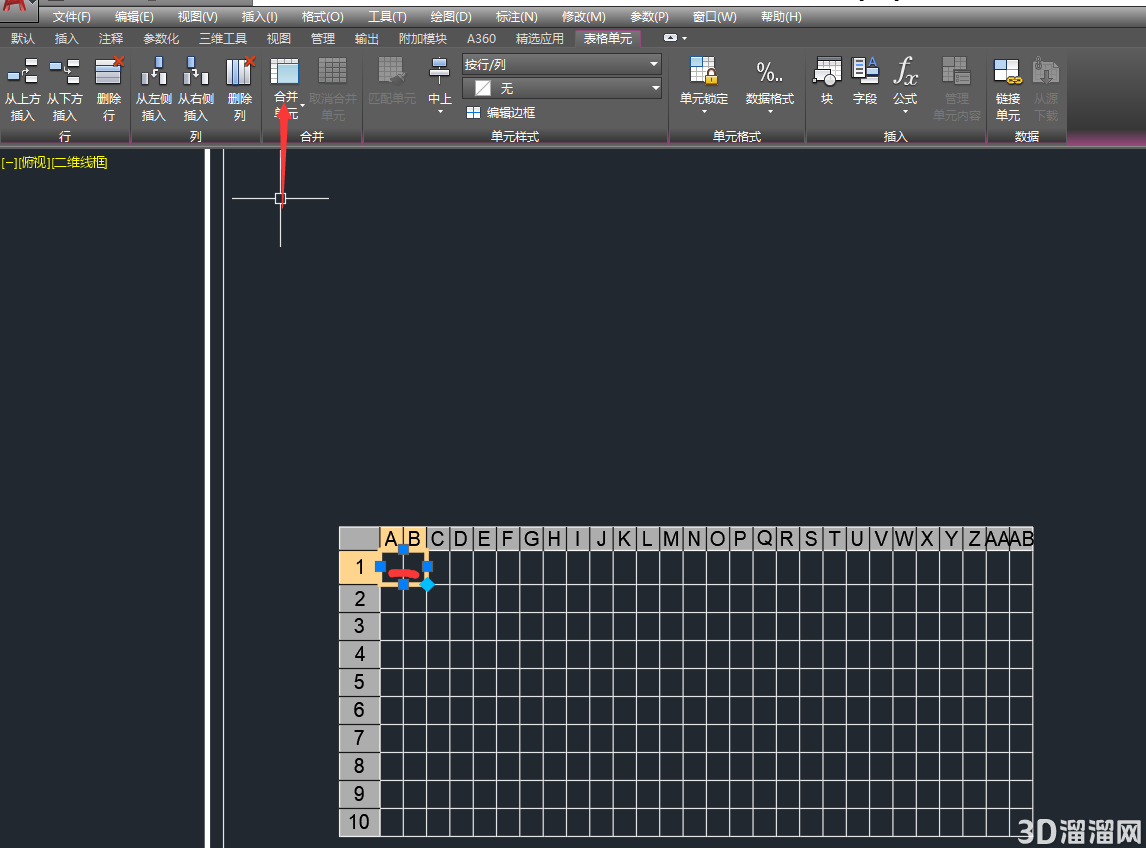

第7步：接下来我们来进行合并一下图框，点击鼠标的左键按住选择A1、B1两个单元格，点击上面的合并。

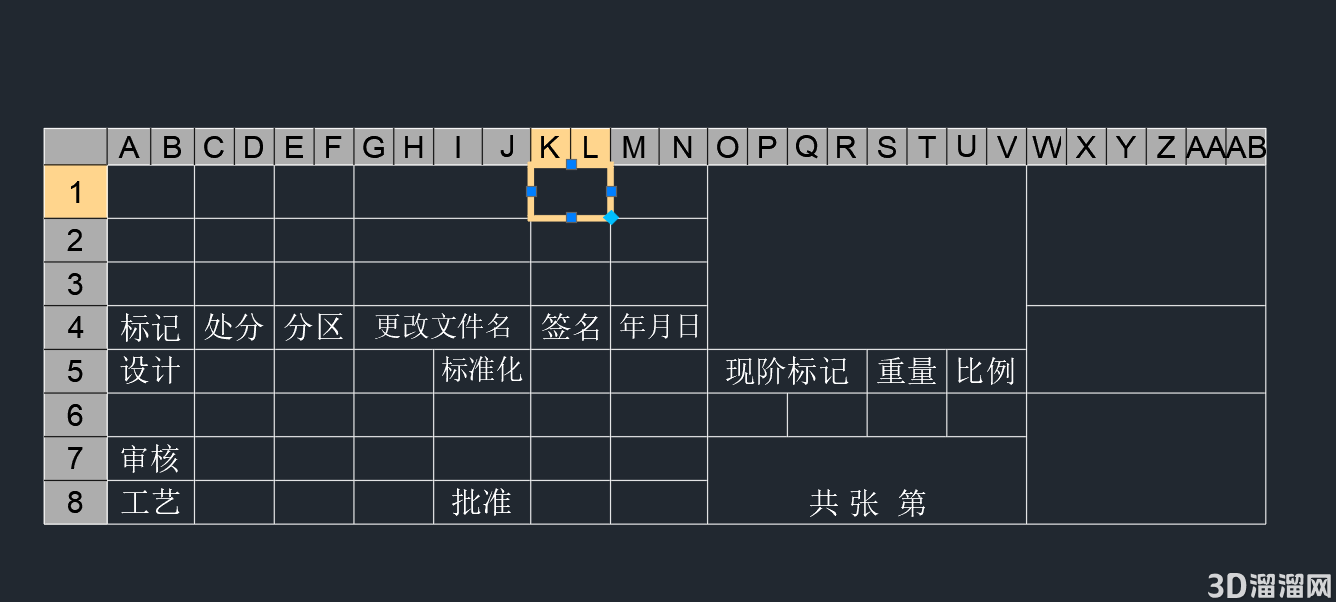

第8步：这个就是我们的标准了，后面一个个慢慢的合并，合并错了上面也可以取消的，设置完成这些之后，我们的这个图框就已经完成啦，接下来，我们移动进去。

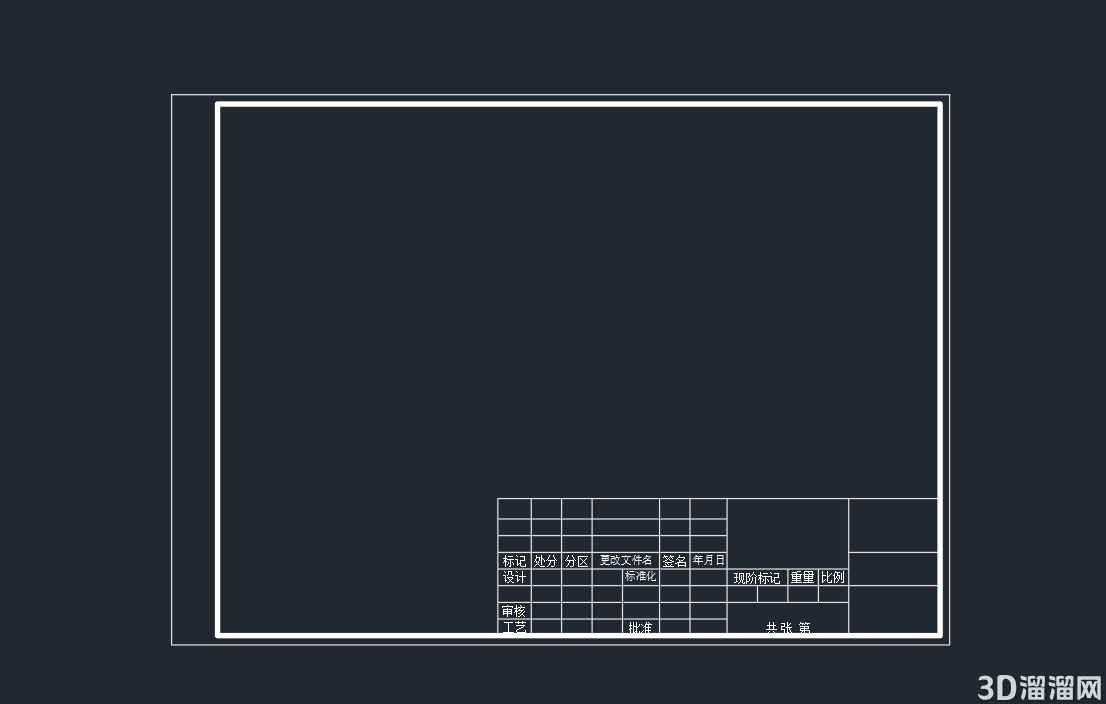

第9步：那么这就是我们CAD制作图框的最终效果，你学废了吗？
