CAD的图案填充部分区域有改动怎么办？

CAD图纸经常使用图案填充工具来划分区域，也经常遇到改动的情况，尤其是在已经填充的位置更改部分区域，除了删除重新填充外还有一个简单的方法可事半功倍，有兴趣可以看看。

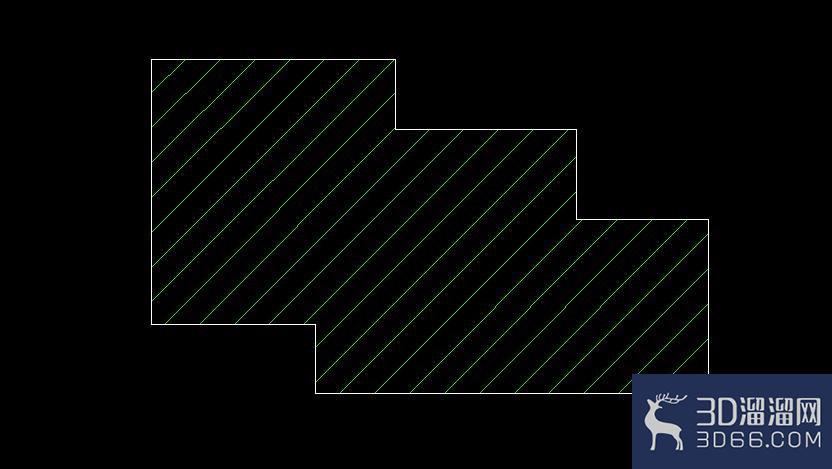

1、现在以下图为例，讲一下怎样在已经填充的区域中更改或取消一部分的图案填充。

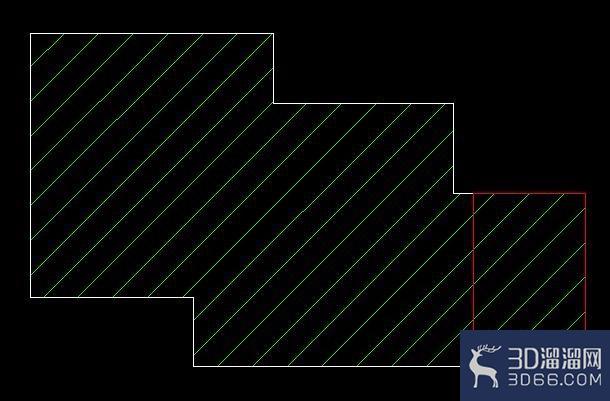

2、接下来就是先取消红色矩形里面的图案填充，如下图所示：

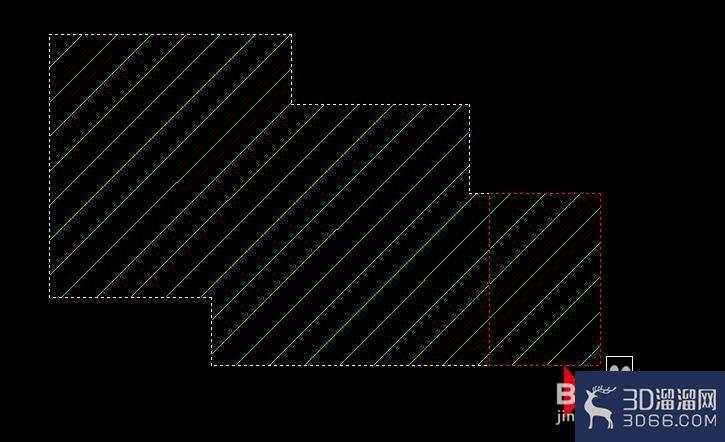

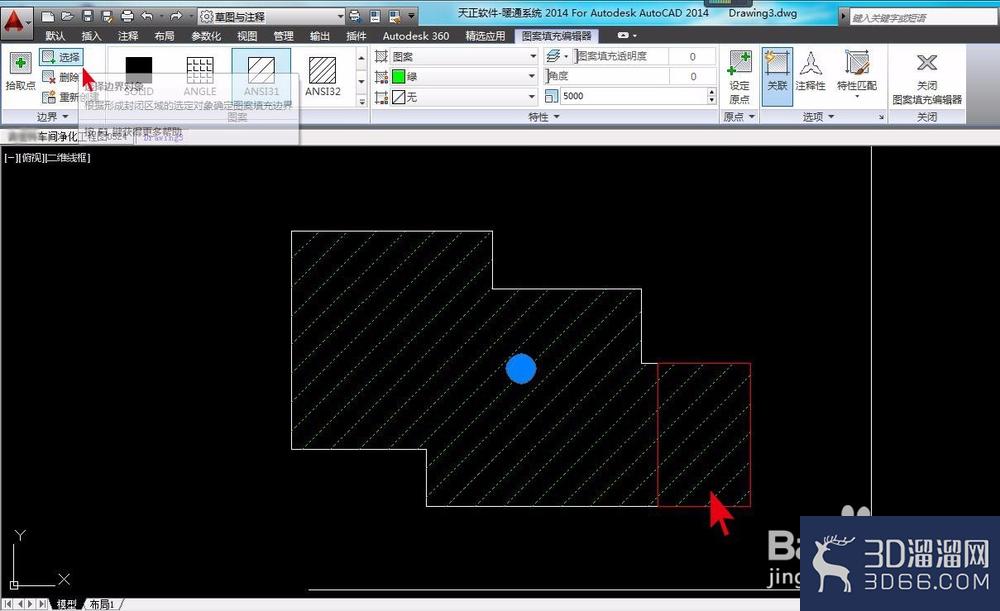

3、鼠标左键单击已填充区域，菜单栏就会出现图案填充编辑器，然后点击选择，然后选取对象为红色矩形，然后按键盘空格结束命令。

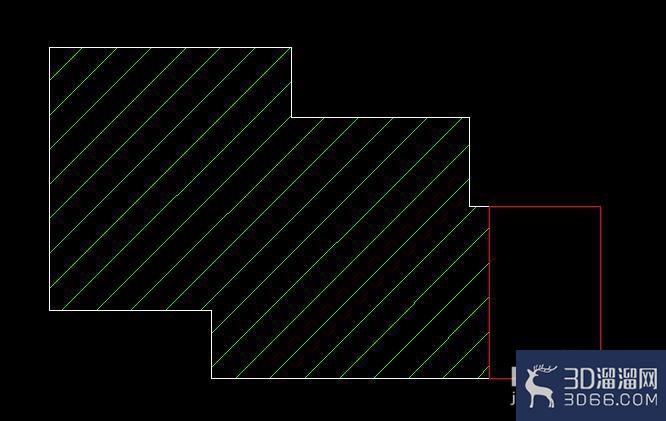

4、这样矩形里面就没有填充图案成空白区域了，如下图所示：

5、根据自己需要可以按 H+空格 选择红色矩形为边界填充其他图案。

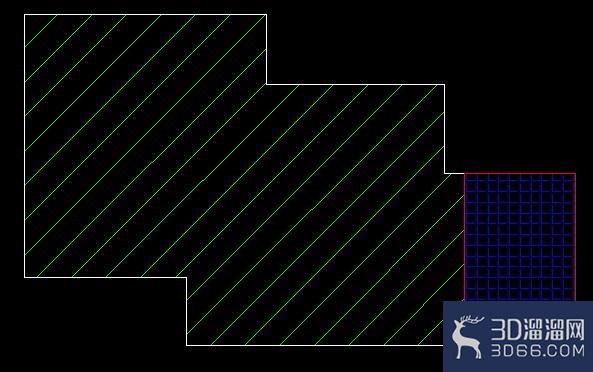

填充后的图案效果如下图所示：

关于“CAD的图案填充部分区域有改动怎么办”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
