CAD怎么屏蔽部分图案填充？

在CAD设计中，图案填充是一种常用的功能，它可以帮助我们更好地区分不同的设计区域。但是，有时候我们可能需要屏蔽部分图案填充，以便更好地展示我们的设计。那么，如何在CAD中屏蔽部分图案填充呢？本文将为您提供详细的步骤和技巧。

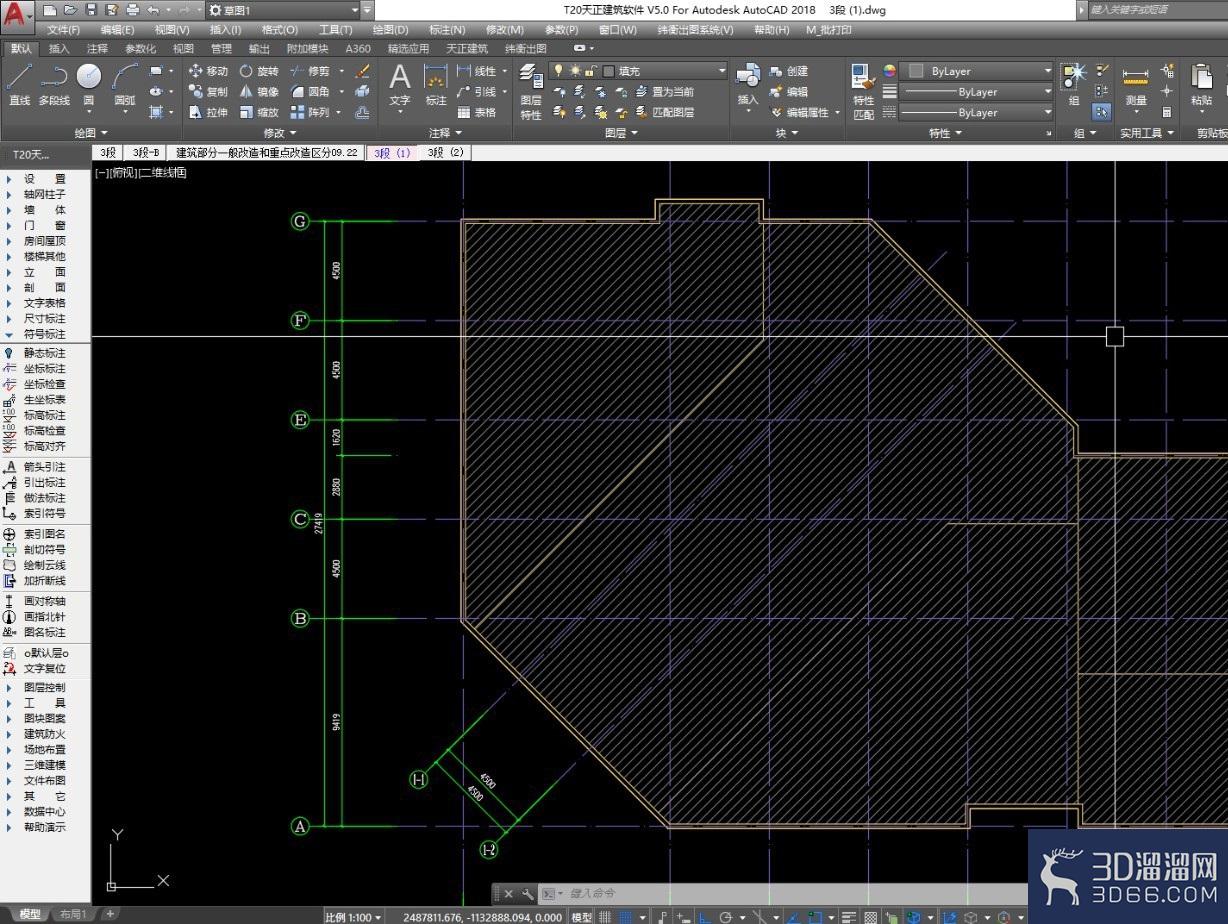

1、开启CAD，找到需要部分屏蔽的图案填充。

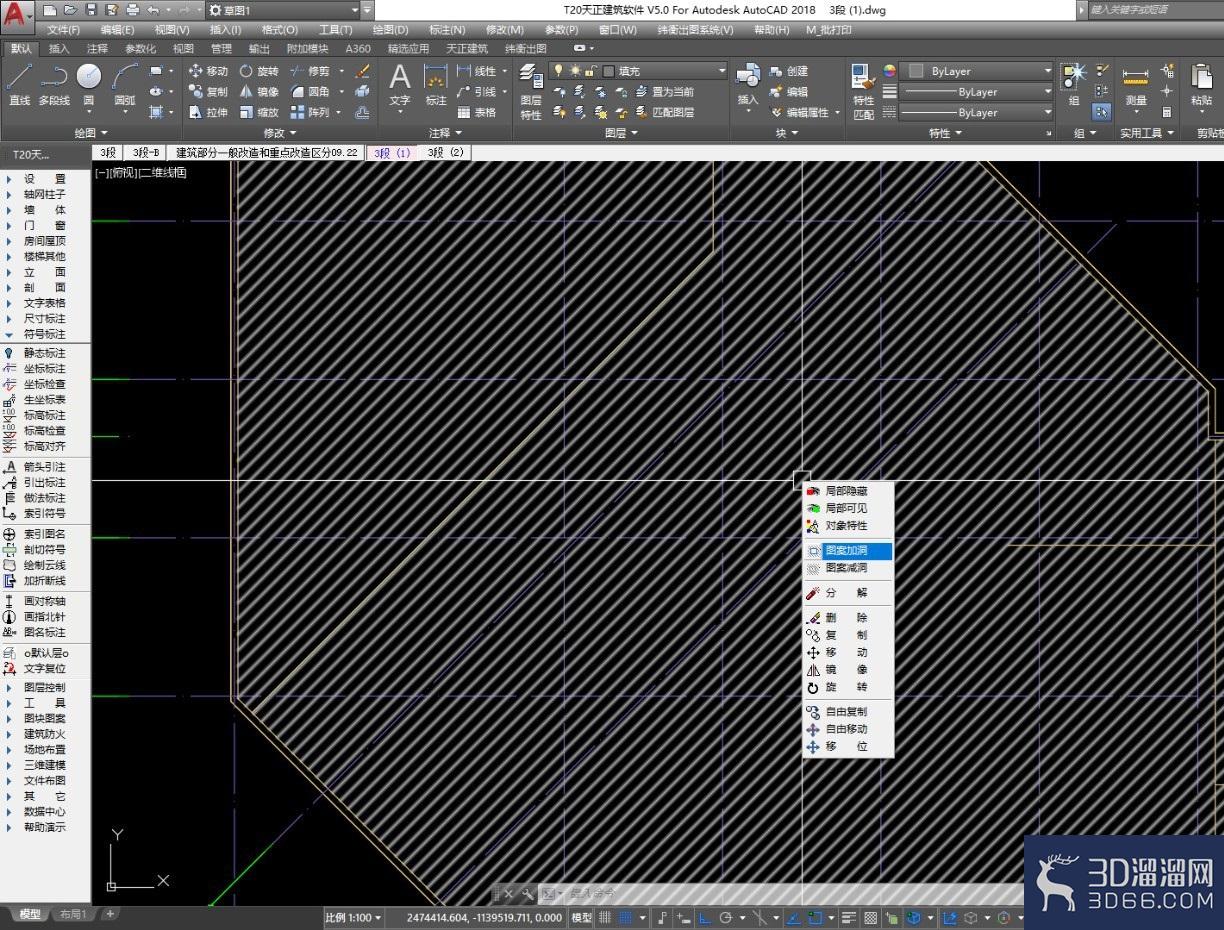

2、鼠标右键点击图案填充，系统弹出编辑菜单，选择图案加洞。

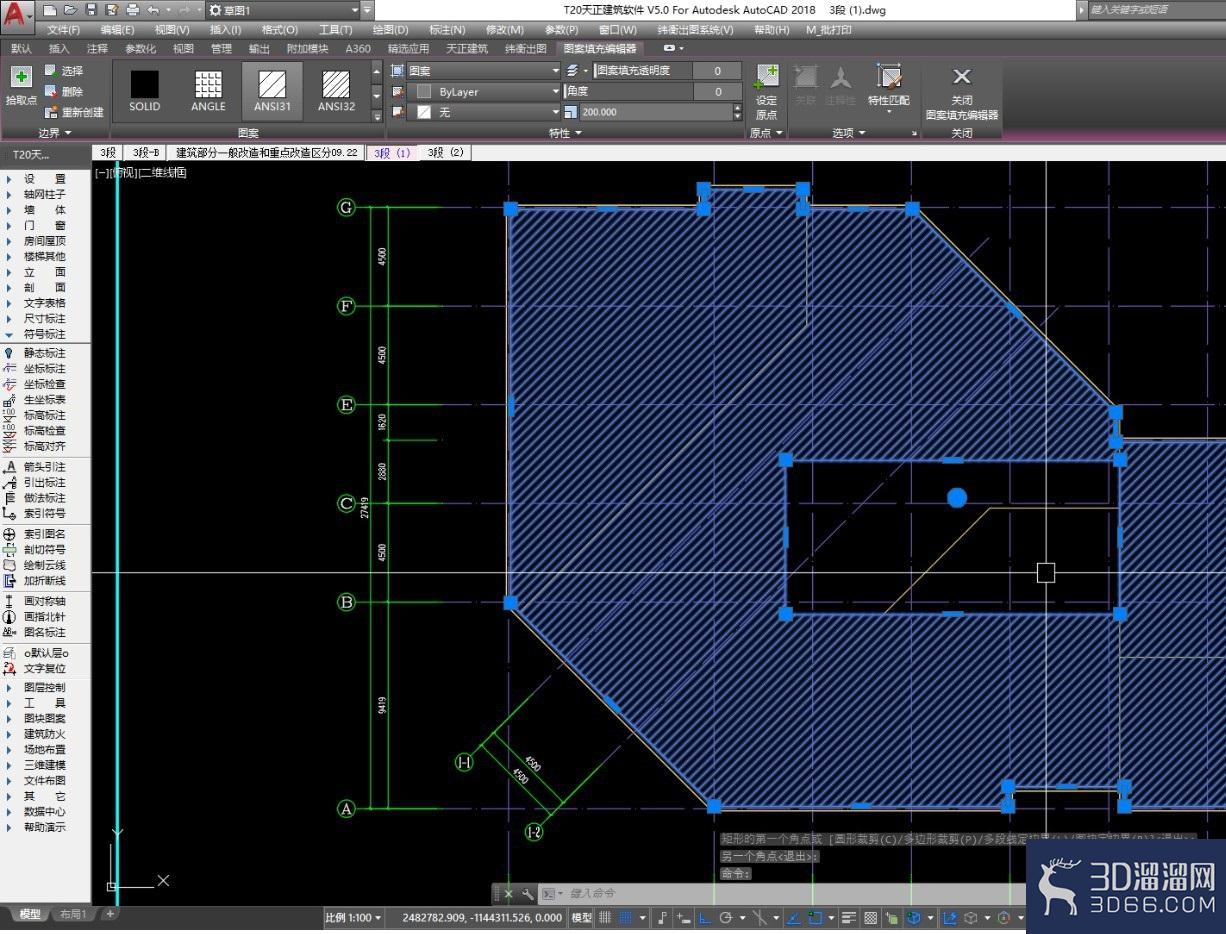

3、绘制一个矩形框，图案填充就会自动删除矩形框内的填充内容。

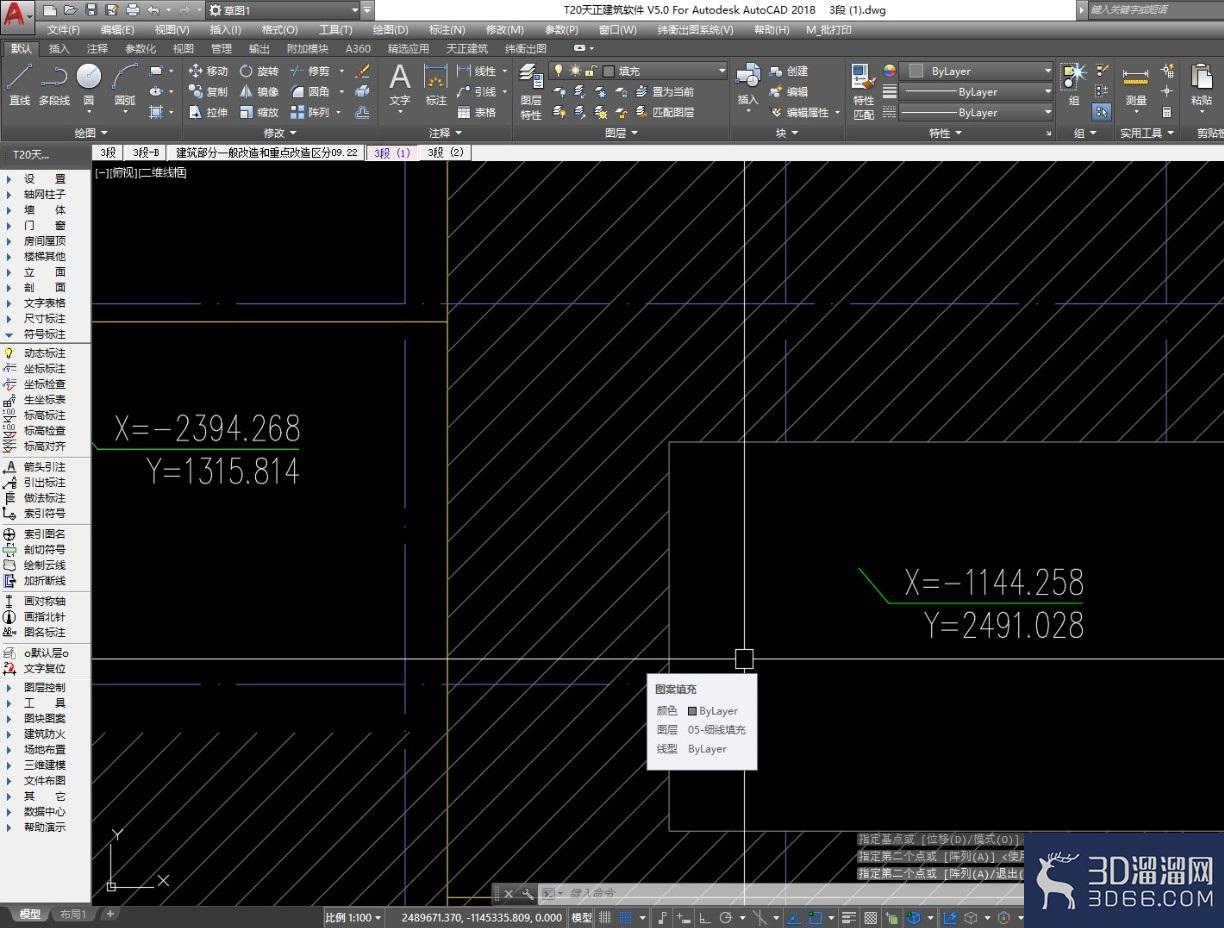

4、完成图案加洞后，将标注内容放置到洞内，就可以避免图案遮挡标注。

方法二

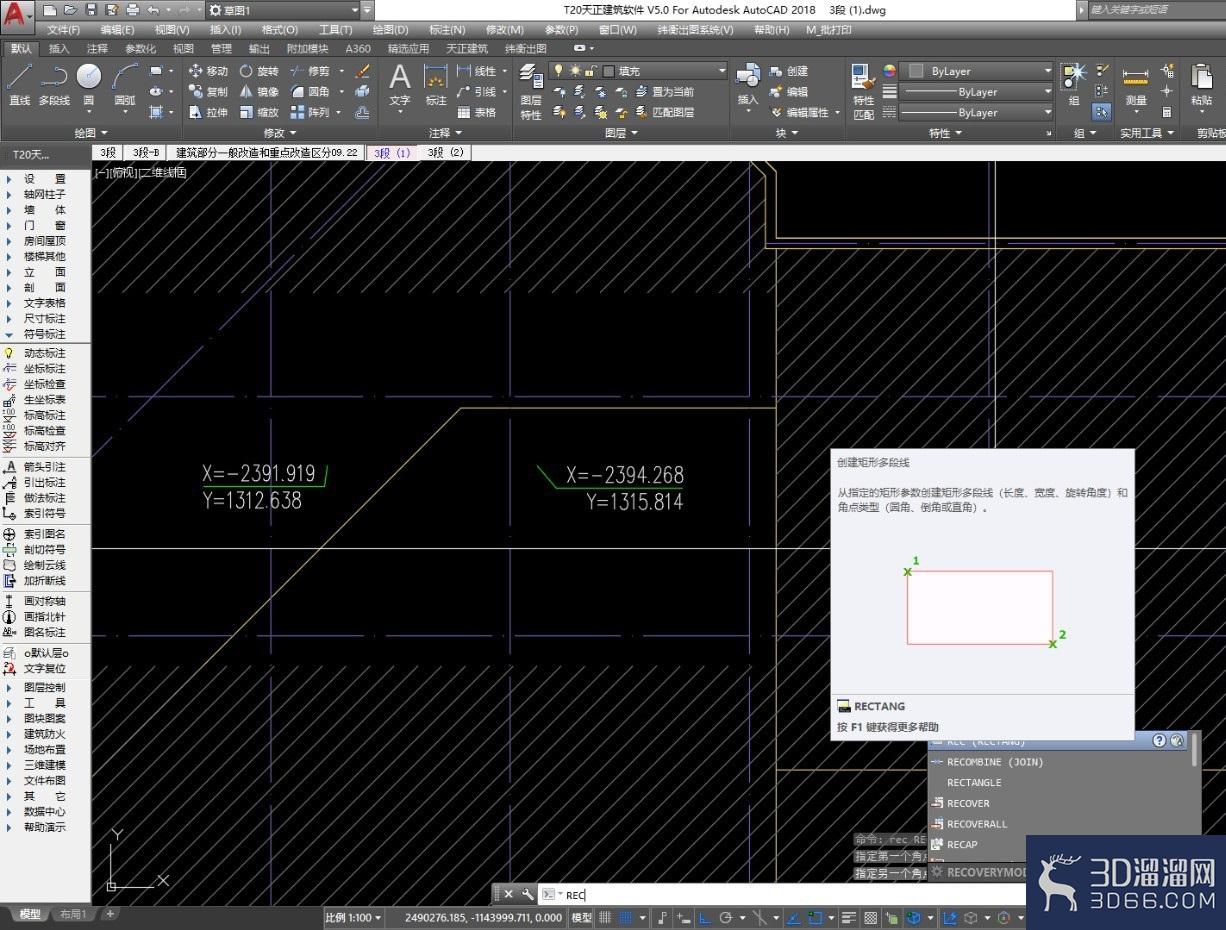

1、输入矩形快捷命令REC，按下空格键确定。

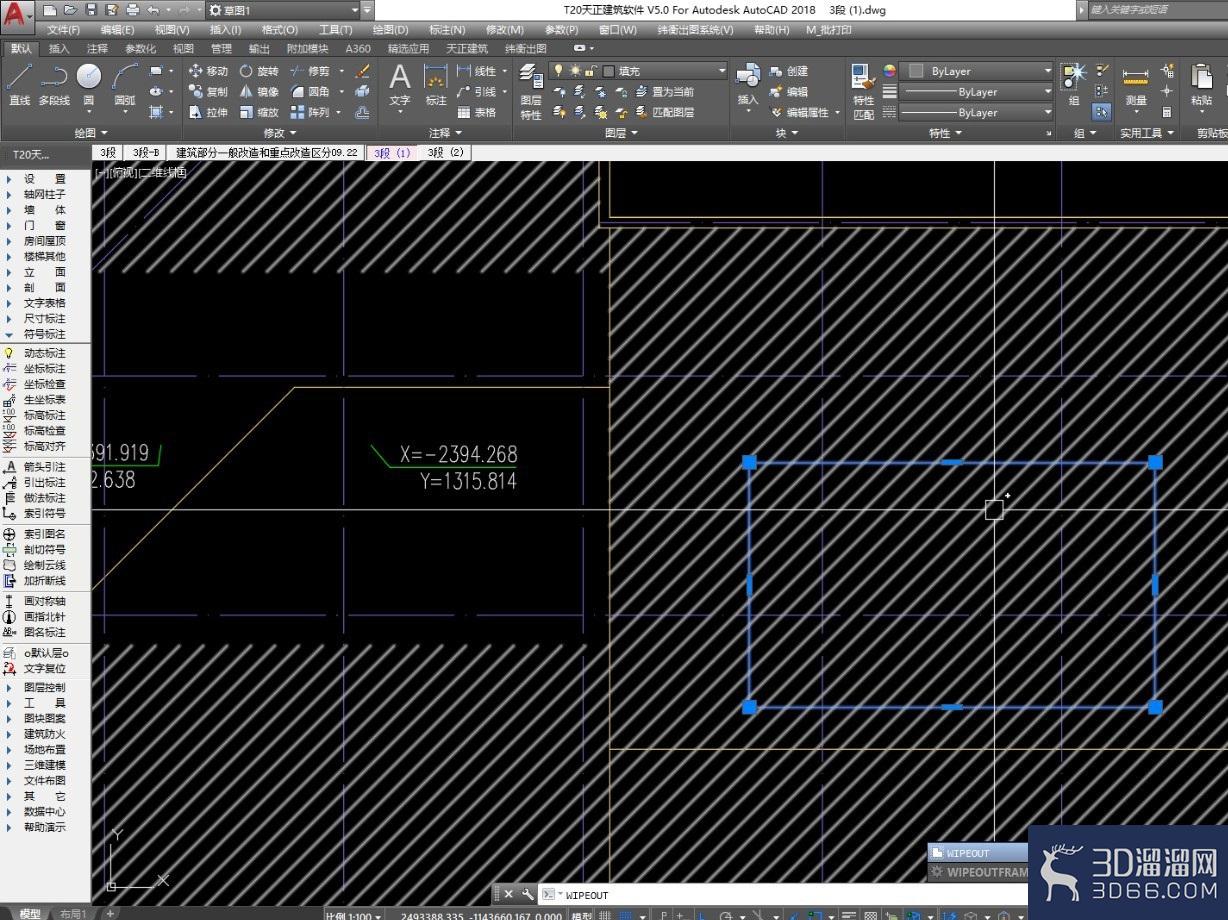

2、根据需要，在图案填充上方，绘制一个矩形框，选中矩形框，输入命令WIPEOUT，按下空格键确定。

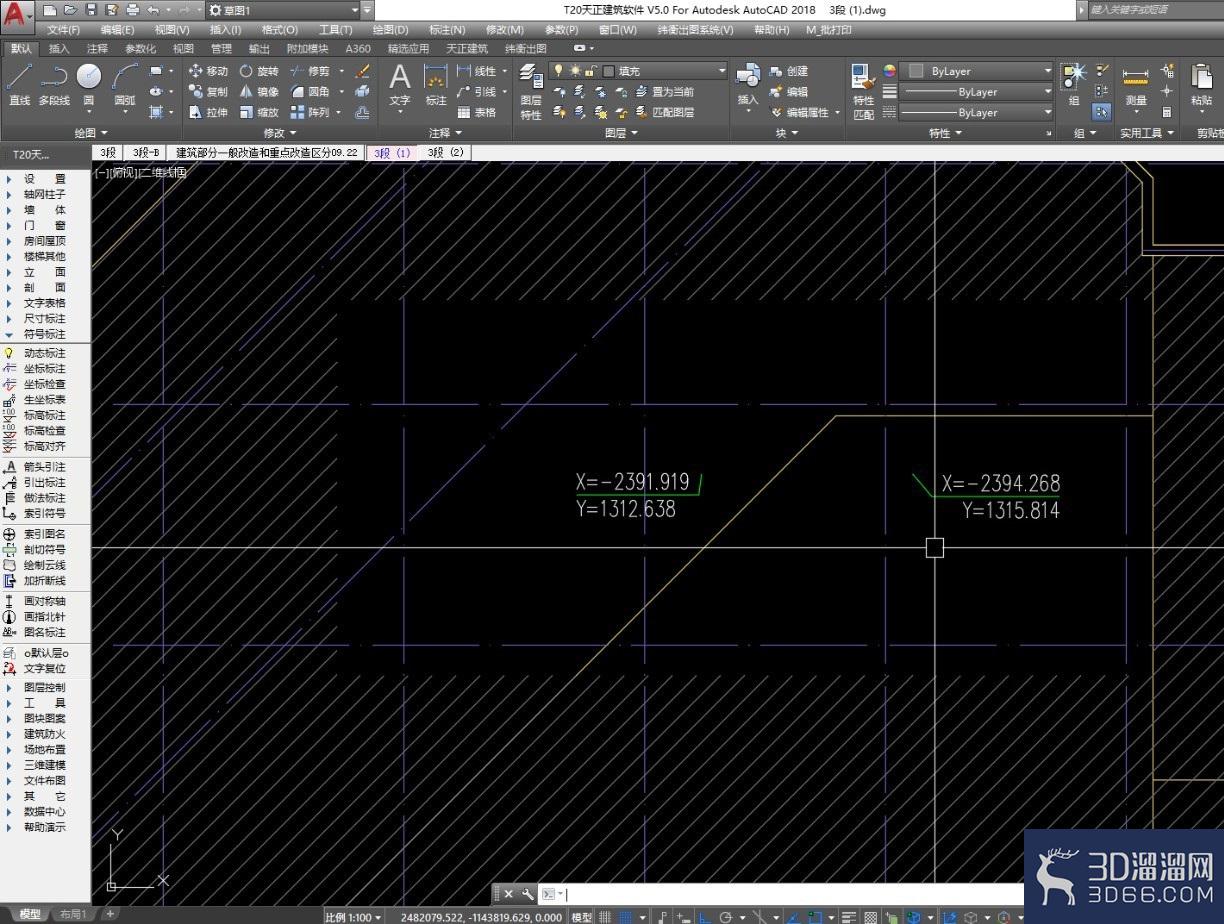

3、完成WIPEOUT命令，系统就会自动屏蔽矩形框内的全部内容，从而避免遮挡其他文字标注。

给大家分享的“CAD怎么屏蔽部分图案填充”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
