CAD怎么屏蔽部分填充图案？

CAD在绘图过程中，为了避免填充图案遮挡图纸，我们可以进行图案加洞或精准遮盖隐藏填充。那么具体怎么操作呢？下面就随小溜一起来看看吧。

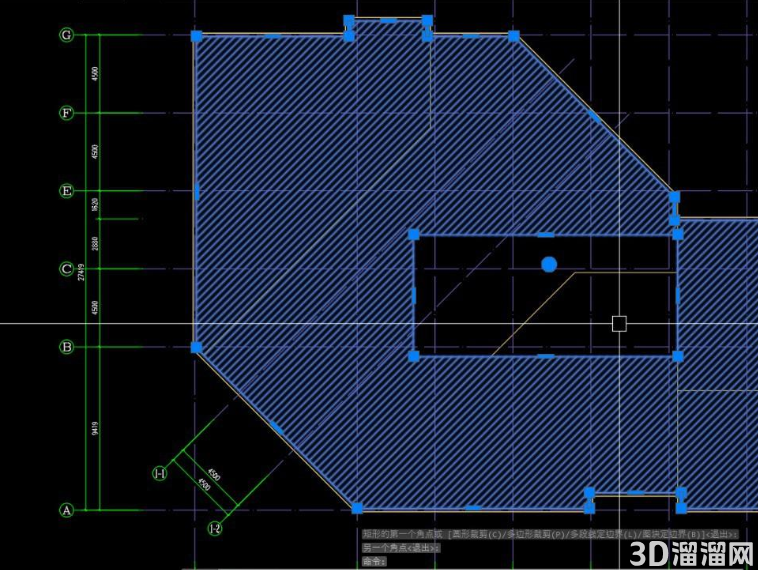

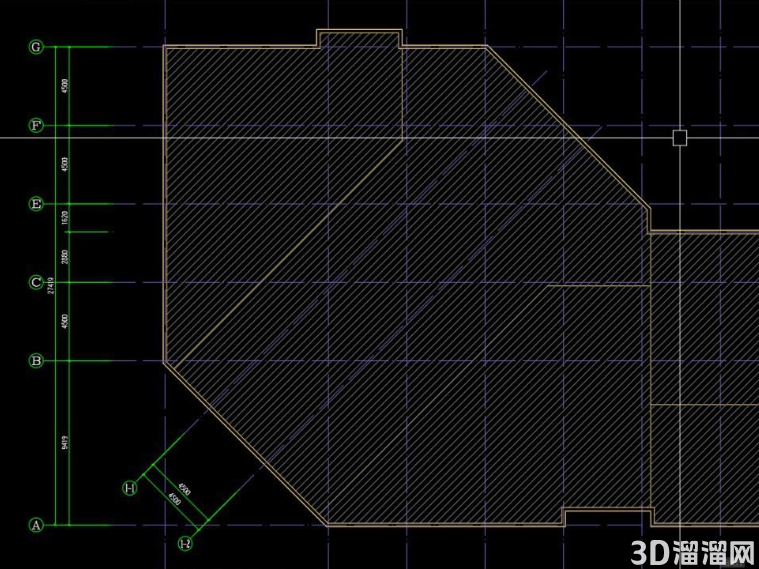

1、开启CAD图纸，选中填充图案，鼠标右键点击。

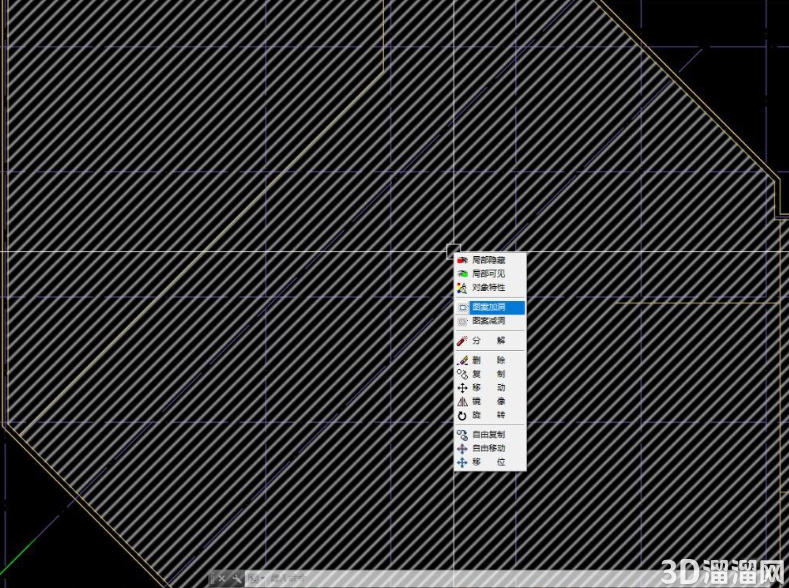

2、系统弹出的设置菜单中，点击图案加洞，为填充图案添加洞口。

3、鼠标左键点击需要加洞的位置，绘制一个矩形，即可完成图案加洞。

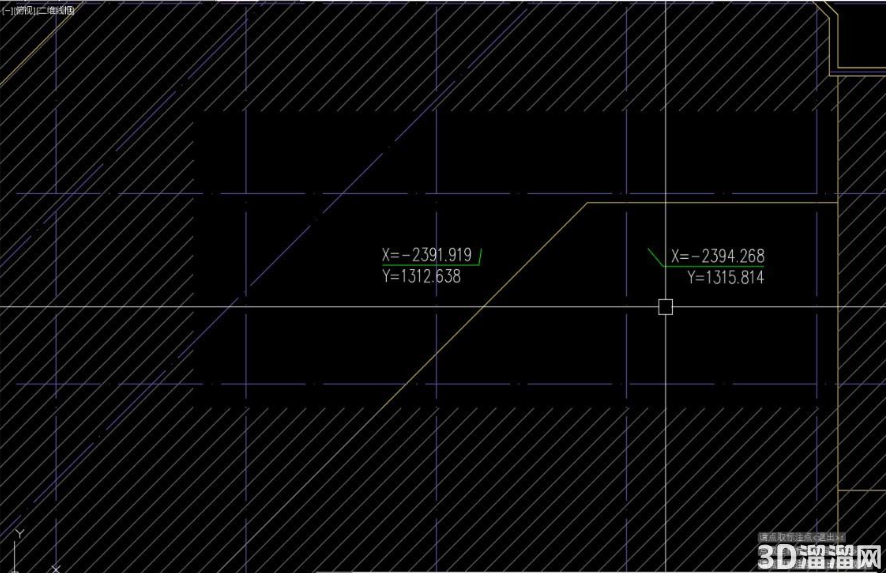

4、填充图案加洞后，就可以在洞口内放置标注等图纸内容，从而避免产生遮挡。

方法二

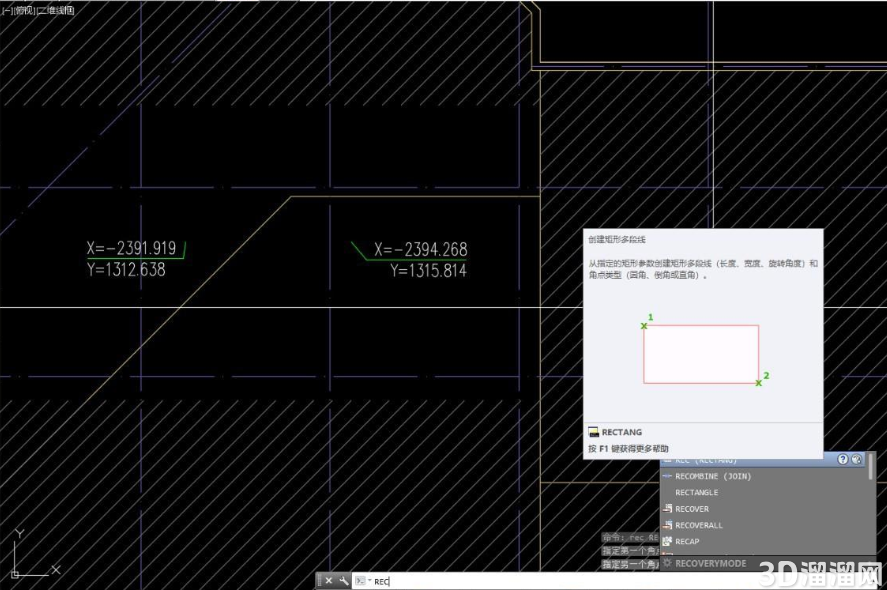

1、开启图纸，输入命令REC，按下空格键，进入矩形绘制命令。

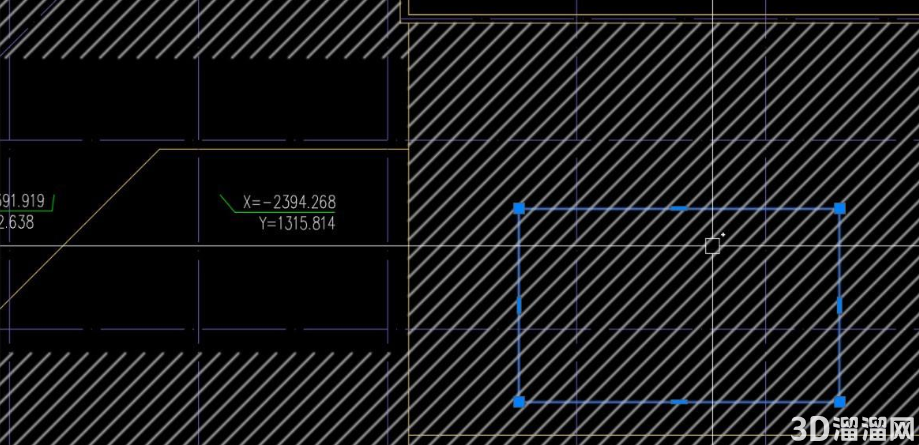

2、在填充图案上，绘制一个矩形框， 矩形内就是需要加洞的位置。

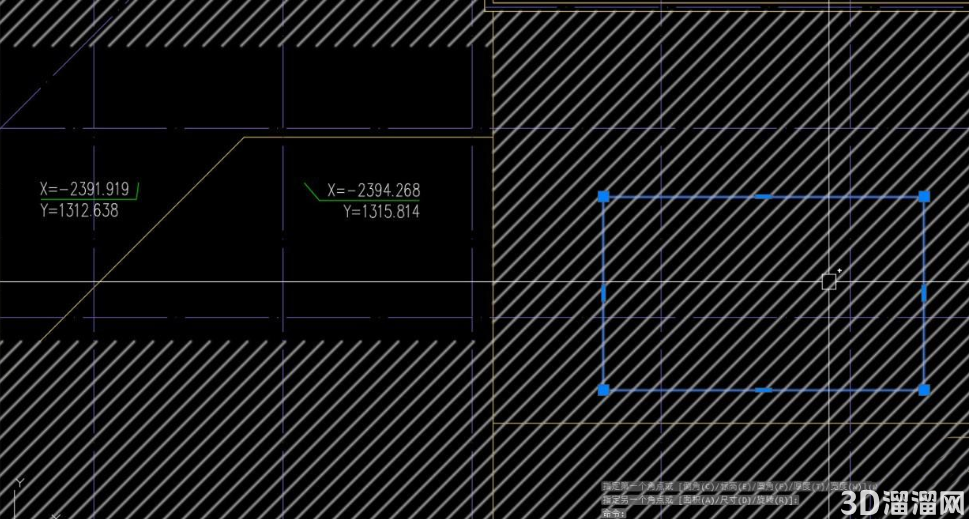

3、选中矩形框，输入命令WIPEOUT，按下空格键确定。

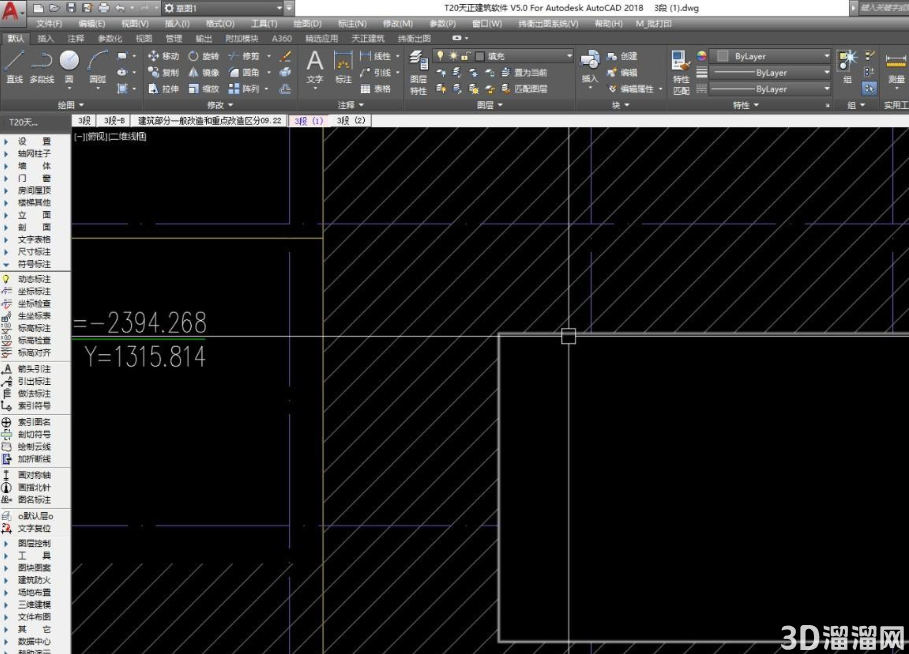

4、系统会自动屏蔽矩形框内的填充内容，从而在填充区内形成空白区，方便我们添加其他内容。

好啦，以上就是小溜为大家分享的关于“CAD怎么屏蔽部分填充图案”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
