CAD动态块创建粗糙度符号

如果只是定义成普通图块，每次要旋转对齐零件表面，而且粗糙度也有多重不同形式，每次需要调用不同的图块。如果使用动态块，就没有这种烦恼了，不仅可以自动对齐表面，而且需要各种形式可以做成一个图块，随时都可以调整，要方便很多。

下面，我们来用CAD动态块功能定义粗糙度符号的具体步骤。

1、块定义

为了便于随时修改粗糙度值，图块中的文字应该以块属性的方式定义。如果不了解属性文字，建议查询相关资料。由于粗糙度有三种形式，因此要先绘制好下图右侧三部分图形，然后将他定义为块，插入点定义在底部。

2、设置可见性参数

定义好图块后，双击图块即可调用块编辑（bedit）命令，就进入了动态块定义状态。（只有AutoCAD 2006以上版本和CAD 2012支持动态块功能）。

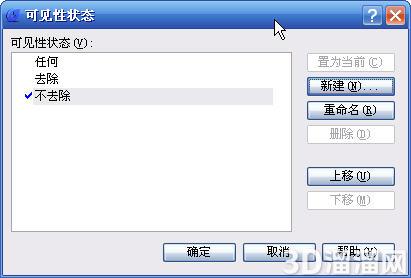

进入块编辑状态，添加一个可见性参数，双击可见性参数，可以按照上图设置三种可见性状态，然后选择不同状态，，并在可见性状态下设置其他图形不可见，如下图所示。

可见性参数设置的详细操作请参看：教你定义CAD动态块的可见性参数

3、添加对齐参数

单击参数面板上的对齐参数按钮，按系统提示指定参数的放置位置及对齐方向。在指对齐方向之前，如果输入命令T，则可以修改对齐方式，对齐方式有两种，一种是垂直，另一种是相切。由于粗糙度符号一般与所标注的表面垂直，这里不修改对齐方式，直接指定对齐方向，系统会默认对齐方式为垂直。如下图，其中虚线为对齐方向。

4、测试动态块

插入粗糙度动态块，利用可见性夹点选择适当的粗糙度符号，如下图。

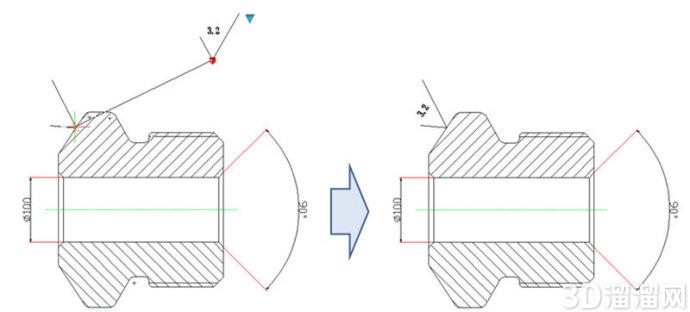

移动对齐夹点，完成粗糙度的标注。

可以看到，当对齐夹点靠近标注表面时，粗糙度符号便会自动与表面垂直对齐，省去了旋转的步骤。
