CAD怎么使用块标注粗糙度？

分类：CAD图纸作者：小溜时间：2024-03-25 16:35:50

导语：CAD在工程设计领域中扮演着至关重要的角色。其中，对于粗糙度的标注对于工程设计和生产至关重要。本文将介绍如何在CAD软件中使用块标注粗糙度，以便工程师和设计师能够准确地表达和理解零件的表面质量要求。

1、首先，我们看下粗糙度的符号，如图

CAD怎么使用块标注粗糙度？

2、在空白处画出粗糙度符号，夹角为60°。

CAD怎么使用块标注粗糙度？

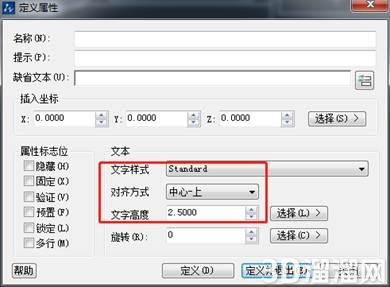

3、画出后，点击绘图→块→定义属性，弹出属性定义对话框。选择如下参数

对正：中心-上

文字样式：Standard

文字高度：2.5

CAD怎么使用块标注粗糙度？

4、插入数字

CAD怎么使用块标注粗糙度？

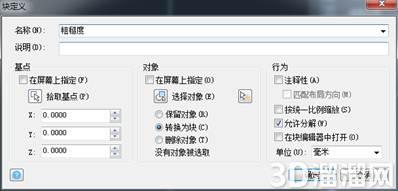

5、接下来创建块。绘图→块→创建，弹出块定义对话框。名称：粗糙度，拾取插入点；选择对象为整个图形

CAD怎么使用块标注粗糙度？

6、创建成功后进行插入：点击插入，选择粗糙度。选择放置的位置；输入数值

CAD怎么使用块标注粗糙度？

7、成功插入粗糙度，结果如图。

CAD怎么使用块标注粗糙度？

好啦，以上就是小溜为大家分享的关于“CAD怎么使用块标注粗糙度”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
