CAD中带属性的表面粗糙度块的建立与应用

AutoCAD绘制机械零件图时常要对零件进行表面技术要求标注，下面就分享一下带属性的表面粗糙度块的建立与应用：

一、带属性的粗糙度块

表面粗糙度在零件不同位置往往有不同的值，为使一个块能适用多种粗糙度值标注，可将粗糙度值定义为块属性，插入块时通过改变属性值，起到一块多用的目的。

1．绘制图形

（1）在“粗糙度”层绘制粗糙度符号，其中三角形为等边三角形。

（2）在定义点层按右图尺寸绘制两个属性定位十字标记，十字标记线段长度均为1，起点在水平边的中点。

2．定义属性

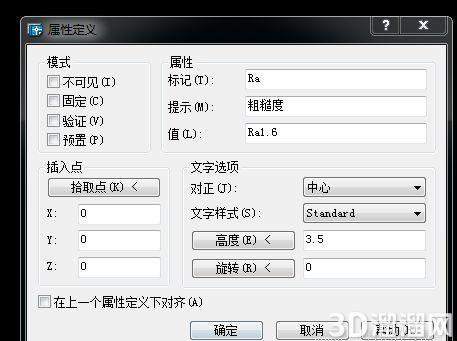

仍将“粗糙度”层设为当前层，单击“绘图块定义属性”，打开属性定义对话框，在对话框的“标记”栏填入RA，在“提示栏”输入“粗糙度”，在“值”栏输入Ra1.6，“对正”选择“中心”，“文字样式”选择“Standard”，“高度”改为3.5，单击“确定”按钮，在“指定起点”提示下，单击右图所示“属性插入点”，即出现图示块属性标记“RA”。

3．创建为块（独立块）

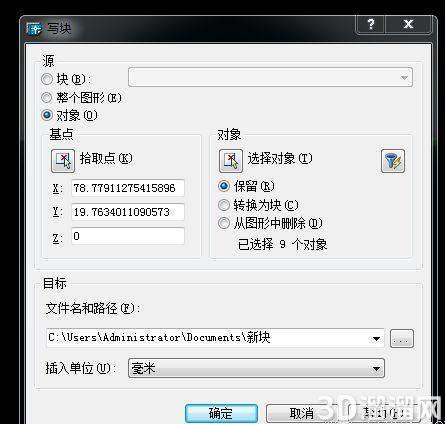

在命令状态输入wblock命令或快捷键W，打开“写块”对话框，在对话框中将图形及属性制作成独立块。

（1）对话框中“基点”是指插入块时的基准点，用“拾取点”的方式选择粗糙度符号中三角形的最低点。

（2）“选择对象”时，应全部选中图形，包括属性标记“RA”及两个十字定位标记。

（3）在“文件名和路径”栏，单击右边按扭，选择块文件保存的文件夹，指定块文件名为“新块”，单击“确定”，完成创建。

二、带属性的粗糙度块的应用

点"插入"--"块",选择刚才创建的块文件进行插入，输入值粗糙度值。
