AutoCAD怎么画表面粗糙度符号？

机械制图中少不了要标注表面粗糙度，AutoCAD中并没有自带粗糙度符号，并且表面粗糙度符号有规定尺寸、高度、角度等，那么AutoCAD中如何画表面粗糙度符号？下面以字体为1mm为例，进行具体操作演示。

1、如下图所示，

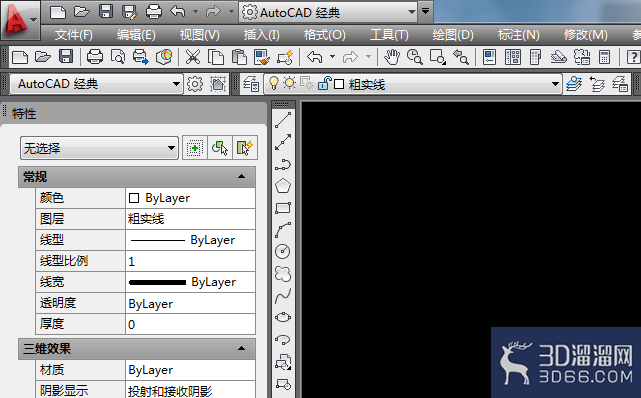

打开AutoCAD软件，新建一个空白的dwg文件。

2、如下图所示，

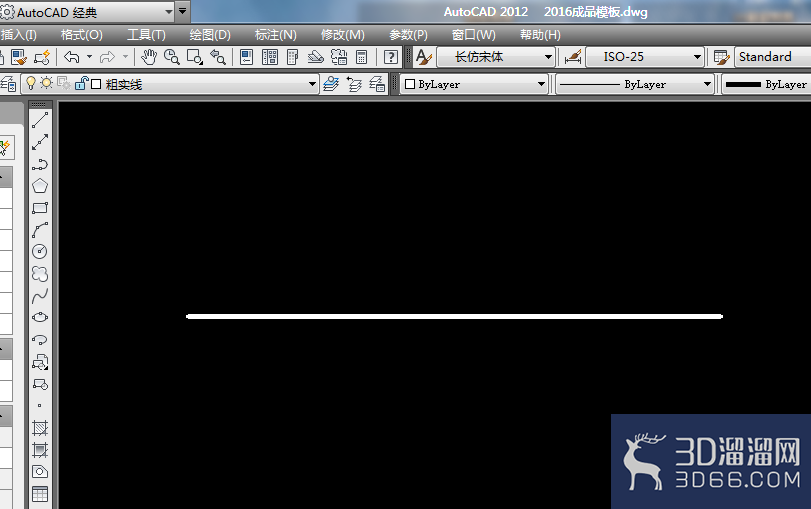

先画一条不知长度的水平直线。

3、如下图所示，

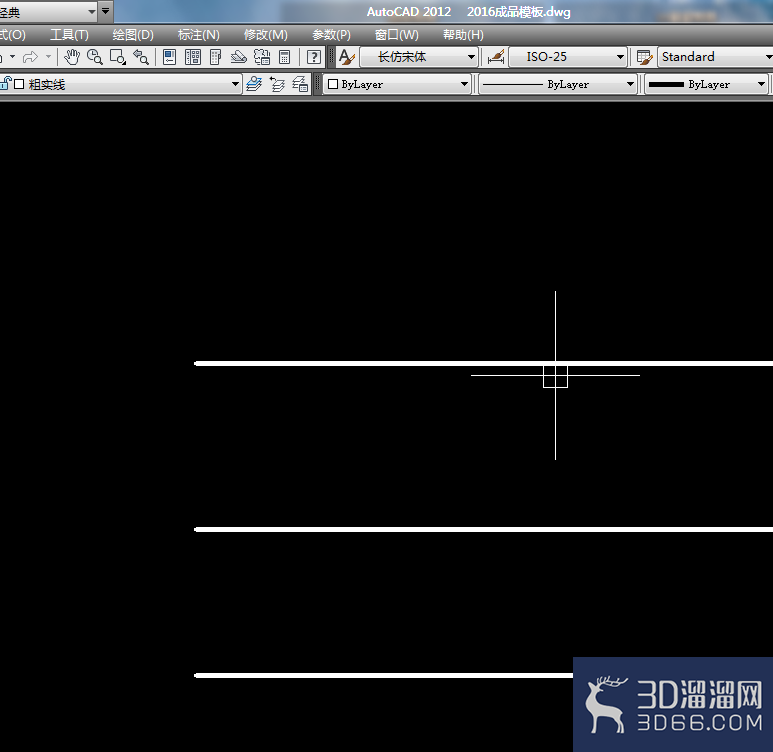

输入O，回车，输入1.4，回车鼠标左键单击直线，在直线上方空白处单击一下鼠标左键，完成偏移操作。

4、如下图所示，

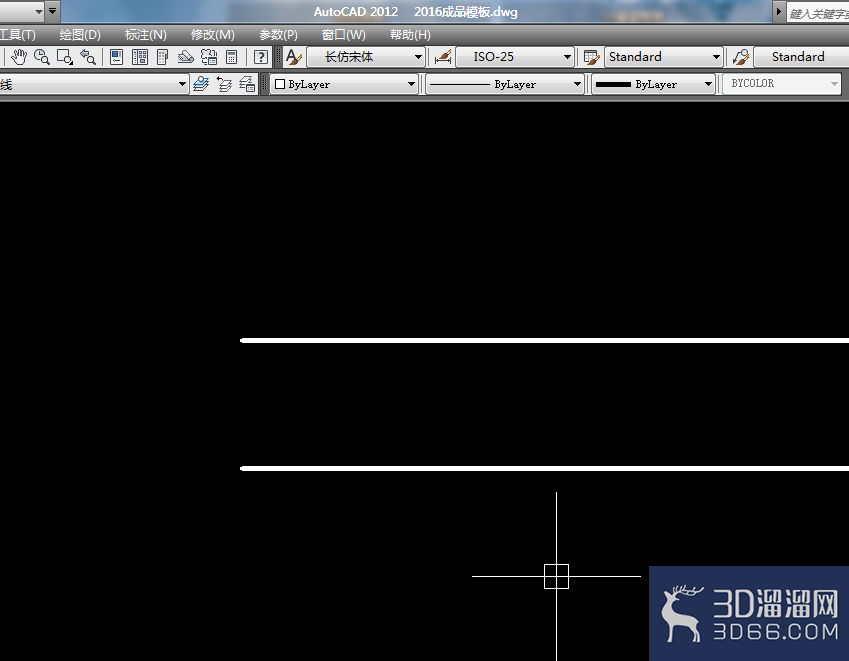

同样的命令，同样的操作，同样的直线，不同的是向上偏移3。

5、如下图所示，

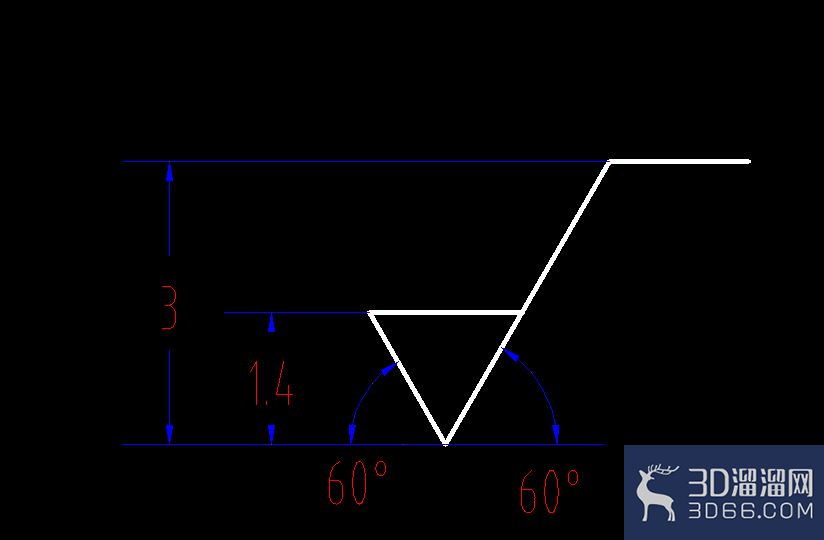

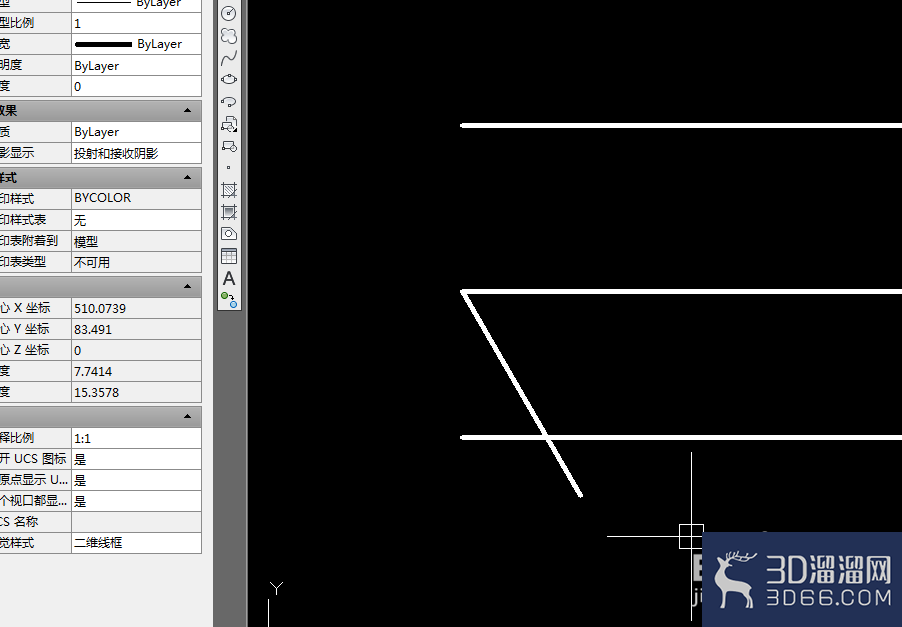

以中间一条直线的左端点为起点，画一条与之成60度角的斜向下直线，长度最好是超过最下边的那条直线。

6、如下图所示，

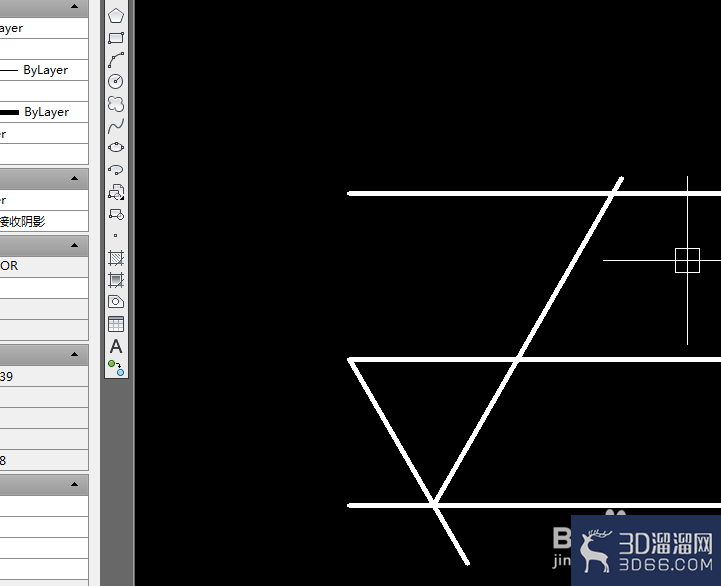

以第一条斜线与最下边直线的交点为起始点，画一条与最下边那条直线成60度角的斜向上的直线，长度最好超过最上边那条直线。

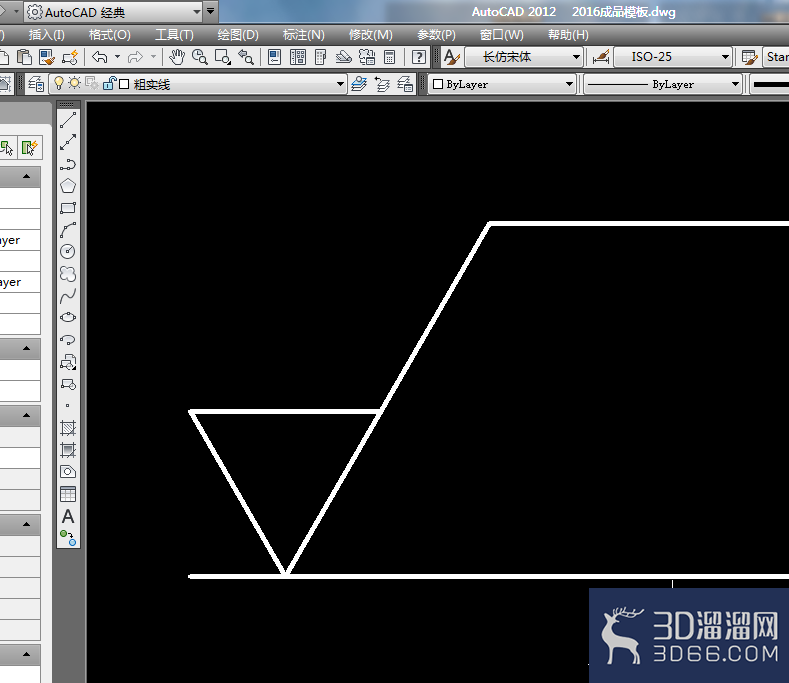

7、按照如下图所示的图样进行修剪。

8、如下图所示，

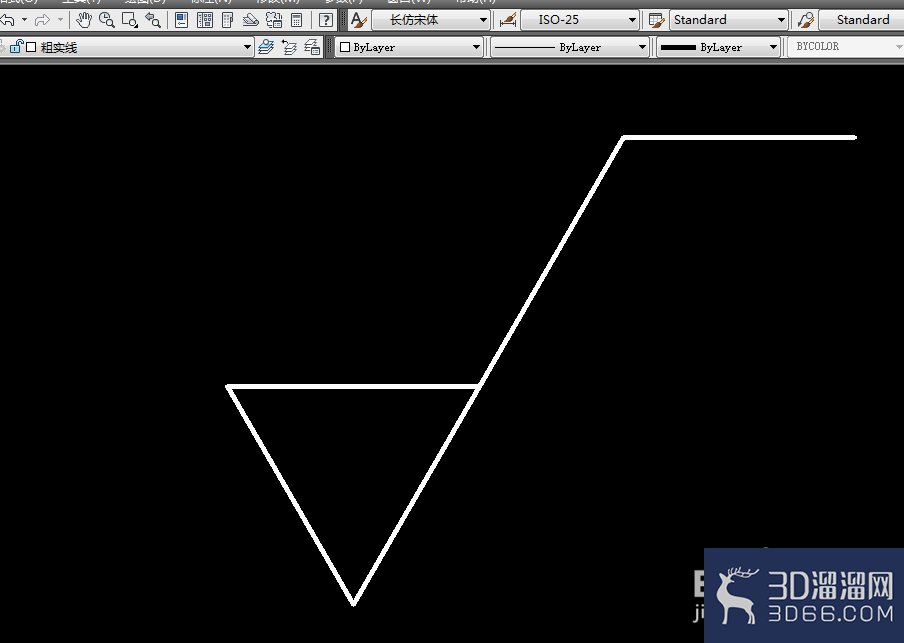

删除最上边和最下边的两条直线。

9、如下图所示，

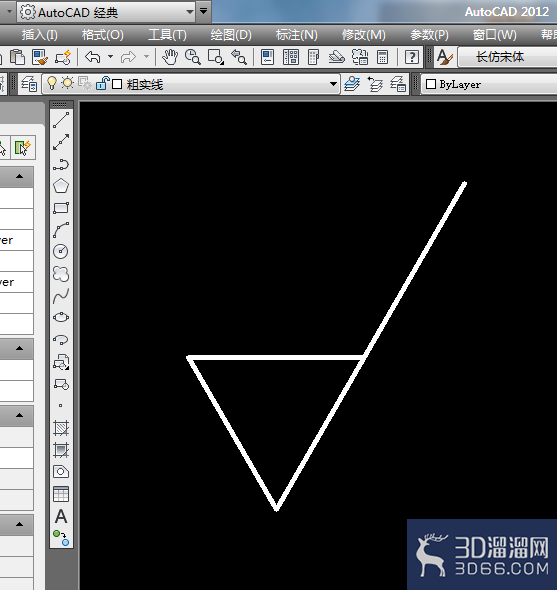

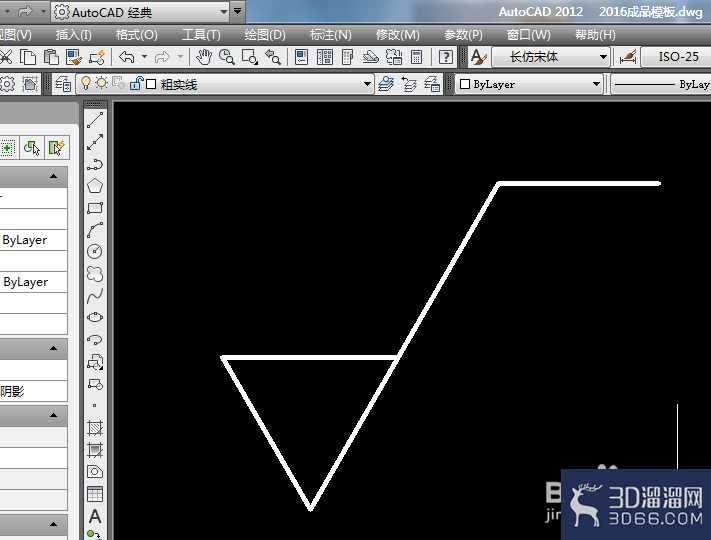

以右边那条斜向上的直线端点为起点，向右画一条直线，长度适可而止。到此为止，表面粗糙度符号就画好了。

今天给大家分享的“AutoCAD怎么画表面粗糙度符号”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
