CAD怎么创建圆形或带圆弧的覆盖区域？

我们在使用CAD的时候想要绘制出带圆弧边界的wipeout， 如何自己检出一个由直线段组成的但是又可以模拟弧线的边界，这样我们再创建我们需要的区域覆盖。下面就跟小溜一起来看看例子吧。

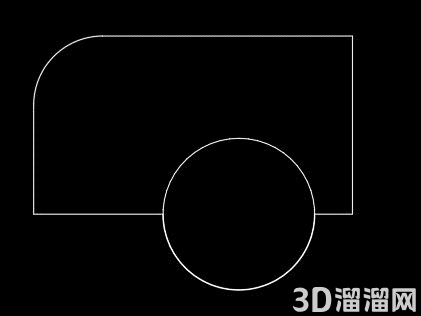

我们根据下面的命令在我们的CAD操作一下

1、执行多边行POL命令，回车。

2、输入50，回车，设置为50边形。

3、确认打开了捕捉并打开了圆心捕捉方式，光标移动到底部的圆弧上，圆心处会出现一个捕捉标记，将光标移动到圆形处单击，确定多边形的圆心。

4、输入I，回车，设置多边形内接与圆。

其实边数多的情况内接或外切区别不大。

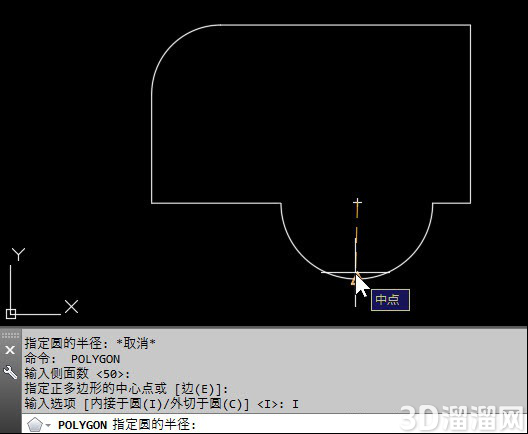

5、提示指定半径的时候将光标移动到圆弧上，只要出现捕捉标记，中点、象限点、最近点都可以，如果没有出现捕捉标记，可以设置一下捕捉选项，或输入MID后在圆弧上捕捉中点，如图所示。

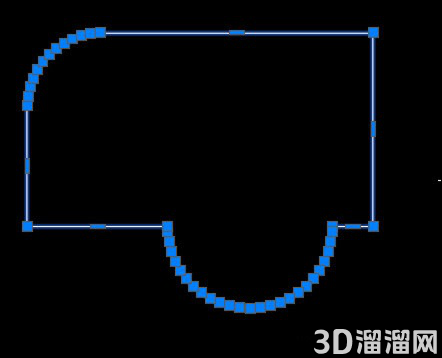

6、出现捕捉标记后单击完成多边形的绘制，如下图所示。

是不是很圆呢？如果我们的圆和圆弧大大小在图中占的不大，并且我们的边数减小一些也没有问题的话。

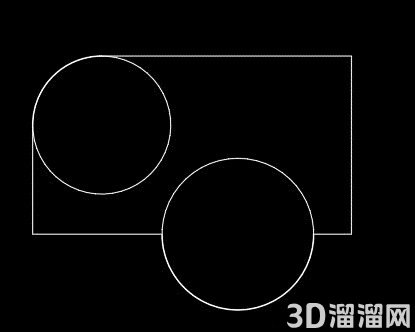

我们就可以根据上面一样的办法在我们的图中去画更多的圆。

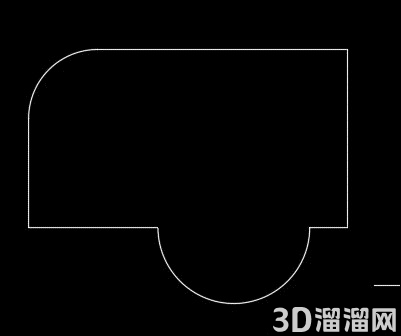

如果我们把原来的圆弧给删除掉，然后我们就利用修剪工具，去修剪掉多余的线段，接着使用【PE】命令去合并我们的线段。

合并之后我们该怎么去创建区域覆盖呢？

1、首先我们在命令行输入域覆盖命令WIPEOUT，回车。

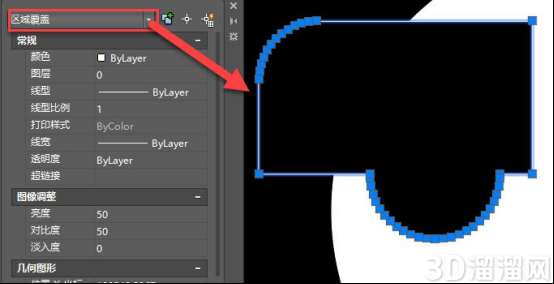

2、接着输入P，回车，选择我们刚编辑好的封闭多段线，就可以得到区域覆盖了，如下图所示。
