CAD怎么按照轨迹复制？

我们CAD中的功能有很多，我们的【DIV】定数等分，【ME】定距等分，这两个命令是很多人都很熟悉的吧，我们只要利用好两个命令就能够实现按照轨迹线复制了。你们有自己的头绪了吗？没有的话， 我们继续看下去吧。

首先，我们想要按照轨迹线复制，也就必然需要有两个对象，一个对象是来复制的对象，一个对象就是轨迹线。

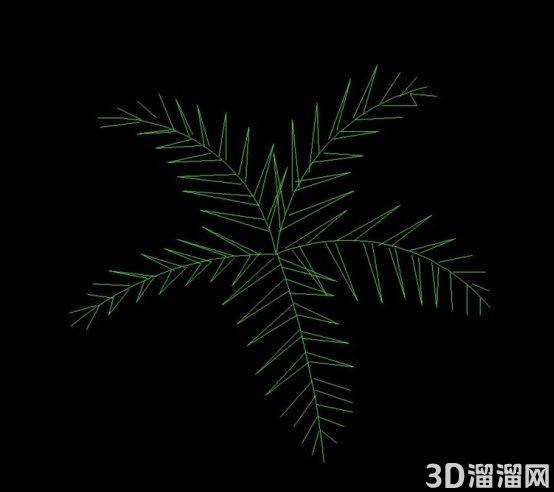

1. 我们举个例子，加入我们要沿着一条公路进行植树任务，一共四十棵树，我们需要先绘制出一个用来复制的目标，即是树，参考下图。

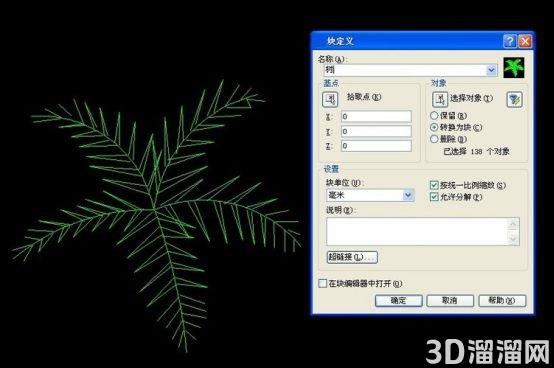

2.我们再把上面这颗树转化成块，这一步是很重要的环节，因为我们在之后的绘制中要用到块参考。用【B】命令调用块定义的窗口，给上图的目标设置一个名字为【树】，并且我们取其一个点作为我们的基点，这个点就是我们通过轨迹线的点。

3.我们再简历一个对象作为我们的【公路】，这就是我们的轨迹线。这个轨迹线一定要是多线段，或者是圆弧、圆、椭圆，或者是直线，并且不能是多个对象组成的对象，我们看下图作为一个参考吧。

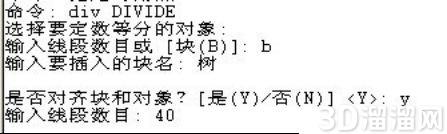

4.以上都是我们需要准备的内容，下面的步骤才是我们真正的开始操作了。我们先输入【DIV】命令，要注意我们输入参数【B】表示我们用块参照来标志我们定数等分的点，输入我们刚才简历的块的名字【树】，在之后的命令提示下，是否对齐块和对象，是指随着路径切线角度的变化，块参照是否跟着旋转角度，选择Y，然后再输入要求的40，就得到了最终的结果，参考我们下图的操作步骤。

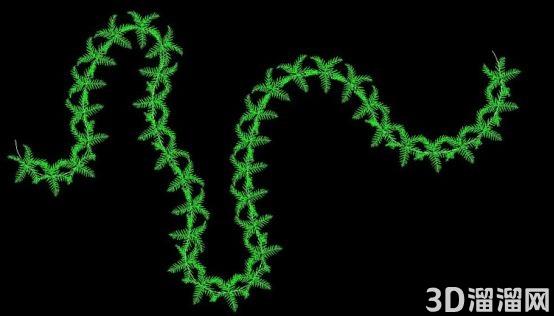

5.结束后，我们就能得到一条布满树的路了，仅供参考。

以上，是我们提供的简单的方法，肯定还有其他的方式，需要我们对CAD灵活运用和了解。
