CAD的创建椭圆及椭圆弧相关的命令

创建椭圆按钮

椭圆命令的概要

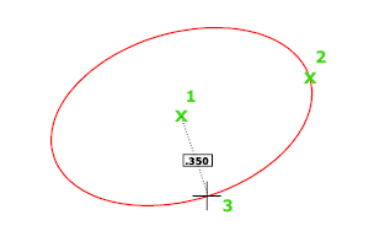

椭圆上的前两个点确定第一条轴的位置和长度。第三个点确定椭圆的圆心与第二条轴的端点之间的距离。

提示列表

将显示以下提示：

轴端点

根据两个端点定义椭圆的第一条轴。第一条轴的角度确定了整个椭圆的角度。第一条轴既可定义椭圆的长轴也可定义短轴。

另一条半轴长度

使用从第一条轴的中点到第二条轴 (3) 的端点的距离定义第二条轴。

旋转

通过绕第一条轴旋转圆来创建椭圆。

绕椭圆中心移动十字光标并单击。输入值越大，椭圆的离心率就越大。输入 0 将定义圆。

圆弧

创建一段椭圆弧。

第一条轴的角度确定了椭圆弧的角度。第一条轴可以根据其大小定义长轴或短轴。

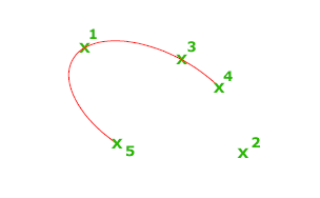

椭圆弧上的前两个点确定第一条轴的位置和长度。第三个点确定椭圆弧的圆心与第二条轴的端点之间的距离。第四个点和第五个点确定起点和端点角度。

轴端点

定义第一条轴的起点。

旋转

通过绕第一条轴旋转定义椭圆的长轴短轴比例。该值（从 0 度到 89.4 度）越大，短轴对长轴的比例就越大。89.4 度到 90.6 度之间的值无效，因为此时椭圆将显示为一条直线。这些角度值的倍数将每隔 90 度产生一次镜像效果。

起点角度

定义椭圆弧的第一端点。“起点角度”选项用于从参数模式切换到角度模式。模式用于控制计算椭圆的方法。

参数

需要同样的输入作为“起点角度”，但通过以下矢量参数方程式创建椭圆弧：

p(u) = c + a ACR_Commands ACR_Sysvars body.xml chunkingACR.ksh chunkingACR.xsl current.xml files header.xml tmp.xml utf.xml cos(u) + b ACR_Commands ACR_Sysvars body.xml chunkingACR.ksh chunkingACR.xsl current.xml files header.xml tmp.xml utf.xml sin(u)

其中c是椭圆的圆心，a?和?b?分别是椭圆的长轴和短轴。

端点参数:用参数化矢量方程式定义椭圆弧的端点角度。使用“起点参数”选项可以从角度模式切换到参数模式。模式用于控制计算椭圆的方法。

角度:定义椭圆弧的端点角度。使用“角度”选项可以从参数模式切换到角度模式。模式用于控制计算椭圆的方法。

夹角:定义从起点角度开始的夹角。

中心点

使用中心点、第一个轴的端点和第二个轴的长度来创建椭圆。可以通过单击所需距离处的某个位置或输入长度值来指定距离。

另一条半轴长度

定义第二条轴为从椭圆弧圆心（即第一条轴的中点）到指定点的距离。

旋转

通过绕第一条轴旋转圆来创建椭圆。

绕椭圆中心移动十字光标并单击。输入值越大，椭圆的离心率就越大。输入 0 则定义一个圆。

等轴测圆

在当前等轴测绘图平面绘制一个等轴测圆。

注意“等轴测圆”选项仅在 SNAP 的“样式”选项设置为“等轴测”时才可用。

半径

用指定的半径创建一个圆。

直径

用指定的直径创建一个圆。
