CAD中多重引线的应用

我们在用CAD软件制作图纸的时候，如果学会一些方法，可以让我们作图的速度更快。比如CAD软件里面的多重引线，如果我们学会使用这个功能，我们的序号标注速度就会变快哦。

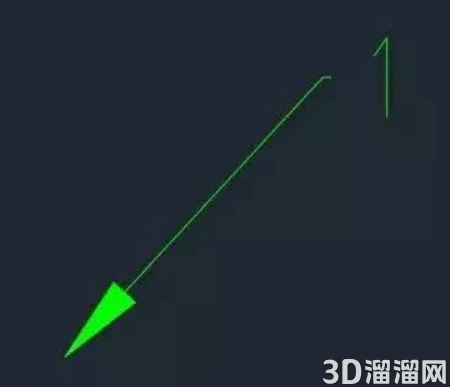

一、多重引线的基本指引线

基本指引线可以保持CAD的默认设置，此外，基本指引线满足CAD中基本的操作。大家在界面下方的命令行直接输入命令MLD就能调出来基本指引线。画好图后输入相应的序号就可以标注了。

二、多重引线的指定角度的指引线

指定角度的指引线，即根据我们的需求来指定CAD指引线的角度的操作。

我们仍然在命令框内输入命令MLD，根据提示输入“O”，然后可以进行选项设置了，根据提示输入字母“F”，接着，输入我们需要的角度，输入“X”来退出即可。

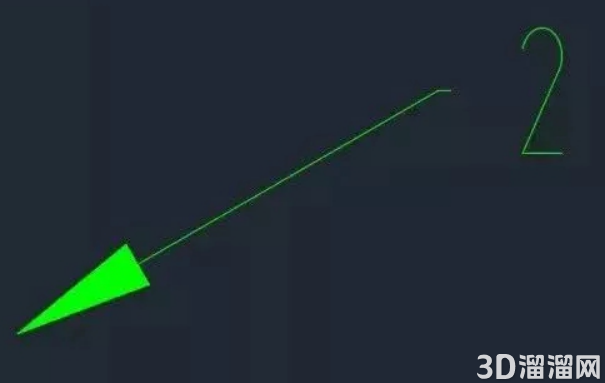

如图为30°的角度。

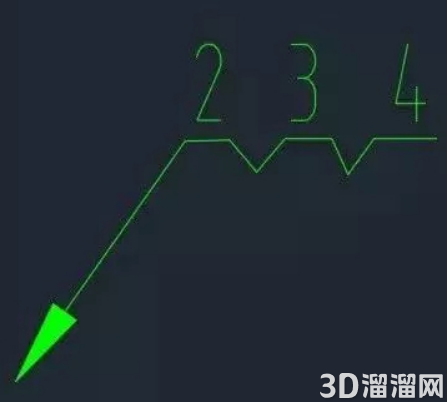

三、多重引线的多节点的指引线

大家可以用多节点的指引线来注释组合零件，如螺母、螺丝钉等。

在CAD界面下方的命令框键盘输入“MLD”，根据命令提示依次用键盘打入“O”“M”，在根据提示来指定最大节点数后，输入“X”来退出就可以了。

以上就是三种多重引线的应用啦，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
