溜溜问答 > 平面设计 > CAD问答 > CAD中多重引线怎么用？
高傑西
高傑西
邀请你来回答
133人阅读 2022-05-13

CAD中多重引线怎么用？

我要回答
1个回答

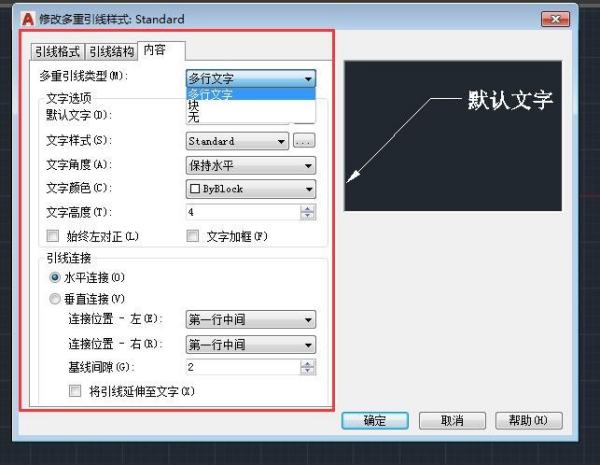

多重引线是高版本CAD中的叫法，低版本中就是引线标注……多重引线的标注内容比较丰富，可以是文字，块或者无，引线标注的内容就是文字，块和行位公差。多重引线还可以对齐、合并，功能比较多一些。使用的话就是设置好样式，选择标注对象后引出进行特别说明

CAD中多重引线怎么用？

查看全部
2022-05-13
赞 (1) 回复 采纳

相关问题

Cad多重引线怎么用？
共2条回答 >
郑婷婷： 多重引线功能是引线qleader(le)功能的延伸，它可以方便地为序号标注添加多个引线，可以合并或对齐多个引线标注，在装配图、组装图上有十分重要的作用（如下图）。多重引线的组成多重引线对象由内容、基线、引线和箭头四个基本部分组成，如下图。各部分的设置都比较灵活，内容可以为多行文字，也可以为块对象，必要时，也可以使内容为空；基线是可选的，用户可在多重引线样式中设置基线的长度；引线也是可选的，当使用引线时，可以将引线设置为直线或样条典线；箭头的风格和大小也可以在多重引线样式中设置。由于多重引线作为一....
赞 回复
CAD多重引线怎么用？
共2条回答 >
晓颖： 多重引线功能是引线qleader(le)功能的延伸，它可以方便地为序号标注添加多个引线，可以合并或对齐多个引线标注，在装配图、组装图上有十分重要的作用（如下图）。多重引线的组成多重引线对象由内容、基线、引线和箭头四个基本部分组成，如下图。各部分的设置都比较灵活，内容可以为多行文字，也可以为块对象，必要时，也可以使内容为空；基线是可选的，用户可在多重引线样式中设置基线的长度；引线也是可选的，当使用引线时，可以将引线设置为直线或样条典线；箭头的风格和大小也可以在多重引线样式中设置。由于多重引线作为一....
赞 回复
CAD多重引线标注怎么用？
共1条回答 >
陌上花早： CAD2015多重引线标注的用法讲解:1、为了方便观察，使用多重引线标注命令来创建说明文字;2、多重引线与以前的标注样式有很大不同;3、执行引行命令后，输入第一处说明文字：三角形;4、如想更改引线的文字样式、线型、颜色、对齐方式等信息，可以参考下图对其进行设置;5、同样的方法创建第二个五边形引线;6、默认情况下，创建出来的引线标注其线较短，可以通过使用添加引线功能，对其进行更改;7、由于是随意标注的引线，其摆放位置不是很规范，可以执行多重引线下的对齐命令，让两个引线旋转的位置一样，图1为对齐定义....
赞 回复
CAD的多重引线怎么用？
共1条回答 >
阿悦小王几： 当AutoCAD2013需要以某一多重引线样式进行标注时，应首先将该样式设为当前样式。利用“样式”工具栏或“多重引线”工具栏中的“多重引线样式控制”下拉列表框，可以方便的将某一多重引线样式设为当前样式，如图所示。1.执行【mleader】命令，或在AutoCAD2013工具栏中选择“多重引线”按钮，如图所示。2.AutoCAD2013命令提示：（在图形中单击确定引线的箭头位置）　　此提示中，“指定引线箭头的位置”选项用于确定引线的箭头位置；“引线基线优先”和“内容优先”选项分别用于确定将首先确定....
赞 (1) 回复
CAD中如何绘制多重引线？CAD多重引线绘制教程？
共1条回答 >
Dore： 多重引线功能是CAD引线标注功能的延伸，它能够方便地为序号标注添加多个引线，可以合并或对齐多个CAD引线标注，在装配图、组装图上有十分重要的作用。那CAD中如何绘制多重引线？本文我给大家整理了浩辰CAD软件中绘制多重引线的操作技巧，感兴趣的小伙伴一起来了解一下吧！CAD多重引线绘制步骤：1、打开浩辰CAD软件后，输入：MLEADER，点击回车键确认。2、执行命令后，命令行提示如下：前两个选项可以"循环"显示【引线箭头优先（H）】、【内容优先（C）】及【引线基线优先（L）】三个选项，之所以说是"循....
赞 回复
