CAD怎么修改系统线型和自定义新线型？

CAD中的线型都是以线型文件的形式保存的，其文件类型是以“.lin”为扩展名的纯文本文件，因此想要自定义线型或修改CAD中已有的线型，就可以通过修改线型的文本文件或自行创建线型文件来实现。下面就跟小溜一起来看看方法吧。

线型的文本定义格式需要遵循以下几点基本规则：

△线型定义是由标题行和模式行两部分组成，且所用到的符号均为英文符号。

1.标题行：包含线型名称和线型描述，标题行要以“*”为开始标记，线型名称与线型描述需以逗号分开，其格式为：*线型名称[,线型描述]

2.模式行：由对齐码和线型规格说明组成，中间由逗号分开，其格式为：对齐码，线型规格说明…）

简单线性的定义：

由短划线、点和空格组合而成的线型为简单线型。

在简单线型的规格说明中，“正数”表示其值为长度的短划线，“负数”表示其绝对值为长度的空格，0表示点。

4.复杂线型的定义：

复杂线型就是在简单线性的基础上嵌入符号、字符串或图形等其他元素，如下图中的线型：

①在线型规格说明中嵌入文字的编写格式为：

 ["string",style,R=n1,A=n2,S=n3,X=n5,Y=n6]

其中：

“string”：嵌入的文字，须用双引号括起来style：嵌入文字所用的文字样式名R：嵌入文字相对于画线方向的倾斜角度A：嵌入文字相对于WCS坐标系中X轴正向的倾斜角度S：嵌入文字的比例因子X：嵌入文字在画线方向上的偏移量Y：嵌入文字在画线方向的垂向上的偏移量

②在线型规格说明中嵌入形的编写格式为：

[shape,shapefile,R=n1,A=n2,S=n3,X=n5,Y=n6]

其中：

shape：嵌入的形shapefile：嵌入形所在的形文件，该文件应在CAD的字体路径中，常用的符号形有SHX和AAA.SHX.R、A、S、X、Y的意义同上

知道了线型是如何定义的以后，下面用一个实例演示线型的创建和应用：

创建一个名为“interval”和“ARROW”的线型。

1.在电脑中，使用记事本程序创建一个名为“user.lin”的文本文件；

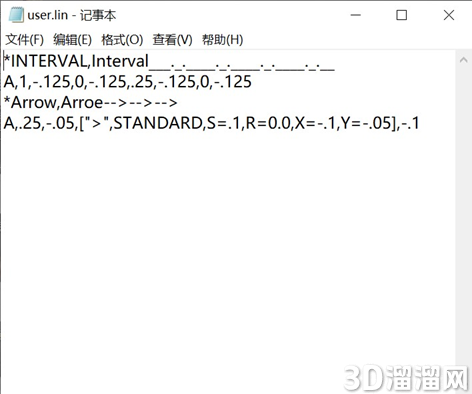

2.在文件中输入，线型的规格定义说明内容，如下图所示：

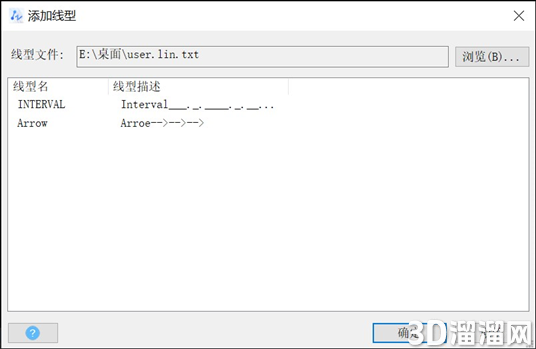

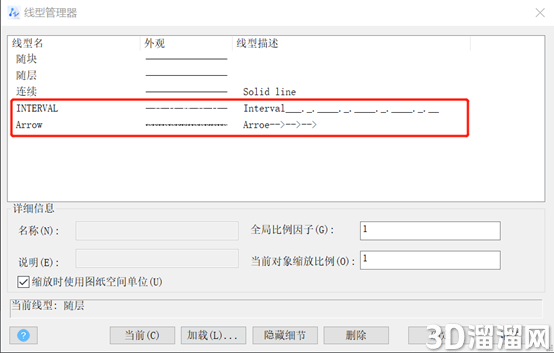

3.打开CAD软件，找到菜单栏中的【线型控制】，在下拉列表中点击【添加线型】，弹出【线型管理器】对话框，点击对话框中的【加载】按钮，在弹出的【添加线型】对话框中，选择【浏览】，找到刚创建好的“user.lin”文件并打开，这样文本中的两个线型就被载入到CAD【线型管理器】中了，如下图所示：

4.使用该线型绘制的直线效果如下图所示：

以上就是CAD创建和修改线型的方法，规则比较繁多，需要多加练习反复操作才能熟练掌握哦！如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
