AutoCAD如何自定义普通线型？

在AutoCAD中，自定义普通线型可以让图形更具个性化和专业性。通过定义线型文件，用户能够创建符合特定需求的线型，比如虚线、点划线等。本文将介绍简单的线型定义。也就是线型中只包含点和横线的线型定义。

1、CAD的线型文件为*.LIN，因此可以在windows文件夹界面下，使用搜索框，输入“*.LIN”，实际我们需要编辑的文件路径应类似示例图片中。根据windows系统版本不同，CAD版本不同，用户名设置不同，路径有可能不一致，请灵活调整。

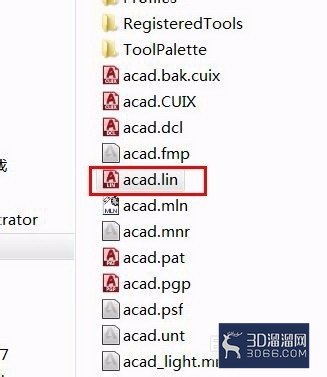

2、找到路径下的ACAD.LIN文件，双击打开。

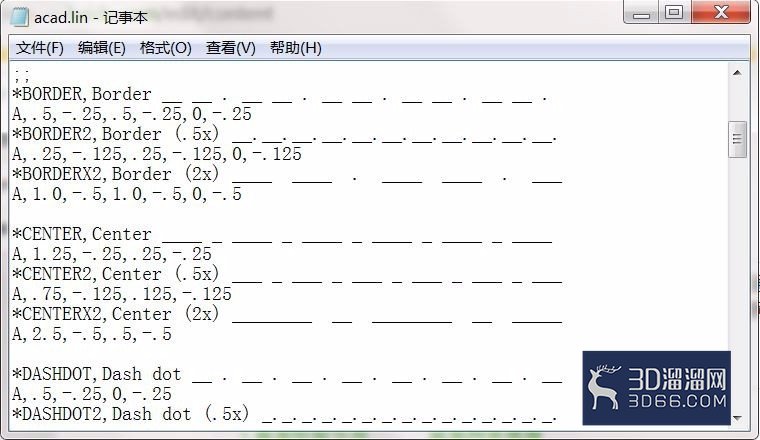

3、可以看到CAD已经提供的线型，虽然不够丰富，但是满足普通的应用足够了。关键是这些线型定义给大家提供了很好的例子。大家可以按照这些已经提供的线型，调整和修改，变成符合自己需求的线型。

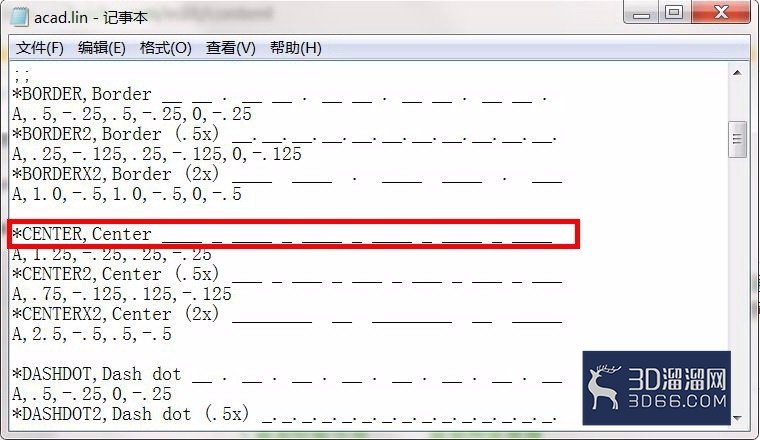

4、标准的线型定义都是由两行文字完成的。

第一行*线型名称,线型描述这里线型名称根据需求自己设置，描述呢，是作为便于理解而使用的，格式没有要求，如果实在懒，可以不写，当然强烈不推荐必须提醒注意，名称和描述之间的分隔符为半角逗号。后面的第二行也一样，必须使用半角逗号。半角逗号哦，说三遍。

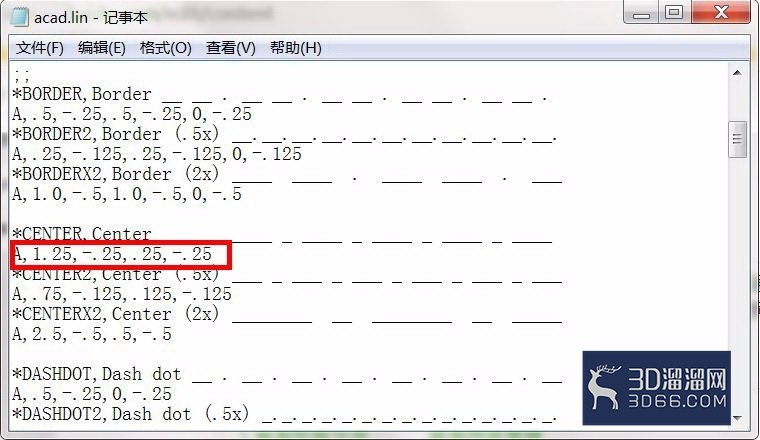

5、第二行

A,定义1,定义2——这里是正式的线型定义行。行首必须是大写“A”，对于简单线型来说，只涉及到三种对象：直线，用正数定义长度，空格，用负数定义长度，点，用0来标识。

6、现在我们动手来定义一个CAD没有提供的线型，来丰富我们的CAD线型库。比如创建一个“____ .... ____ .... ____”这样的一个长横线，带四个点的线型。

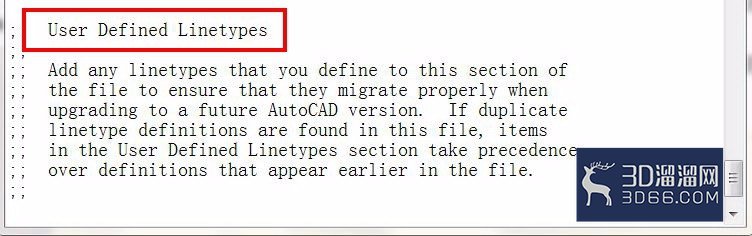

来到ACAD.LIN文件的底部最后一段，这是CAD给用户留的创建自定义线型的位置。不建议将CAD初始线型修改掉，因为这样可能导致打开别人图纸的时候图面效果不是设计人本意。建议所有的自定义线型都放到最后一段--“用户定义线型”，线型名称也与初始线型区分开来。

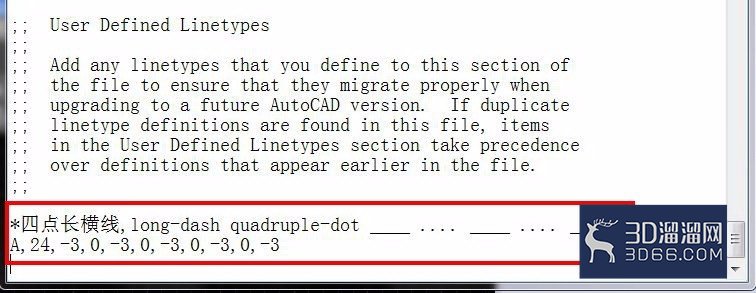

7、*四点长横线,long-dash quadruple-dot ____ .... ____ .... ____

这里我给新线型的名字叫做“四点长横线”。描述部分填了个图例和英文，这个不强制，可以自由发挥，主要是让自己知道线型的样子，便于制图时选用。A,24,-3,0,-3,0,-3,0,-3,0,-3“A”之后，我定义了24单位长度的横线，然后3单位空格，然后是“点”+3单位空格重复4次，线型定义结束。保存文件。

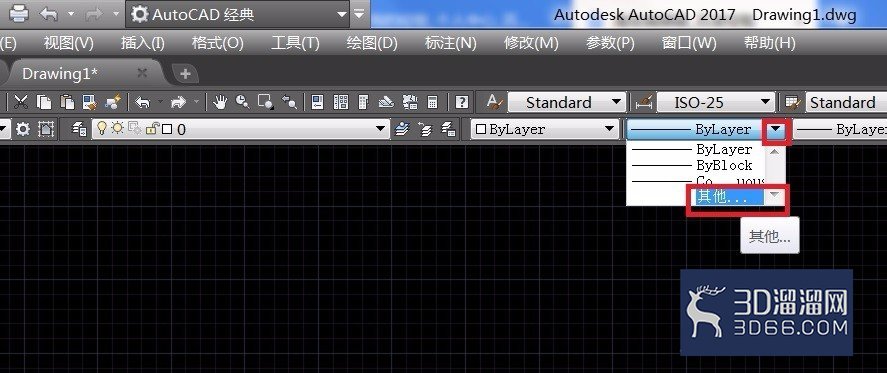

8、现在我们回到CAD，点击线型控制命令右侧的小箭头，在下滑菜单中选择“其他..”

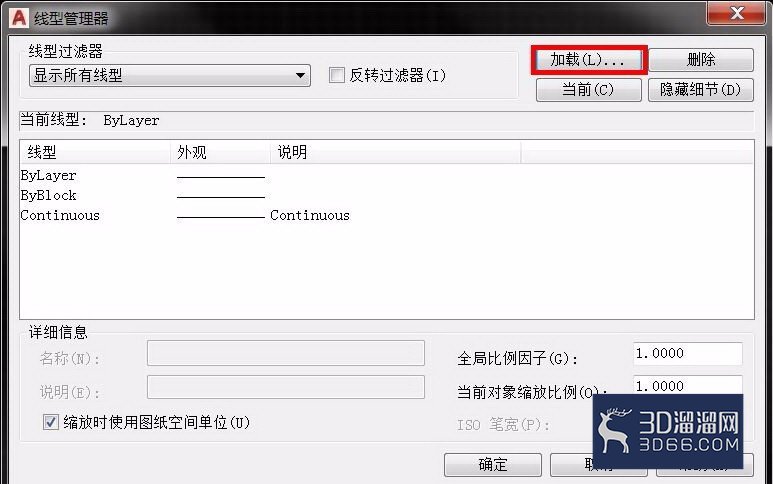

9、新跳出的线型管理器窗口，选择“加载”。

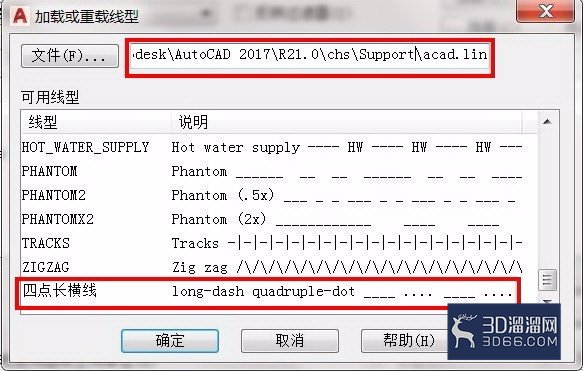

10、新窗口“加载或重载线型”内，选择我们刚刚编辑的线型文件ACAD.LIN，然后找到我们刚刚定义的新线型。点击确定，退出所有窗口。

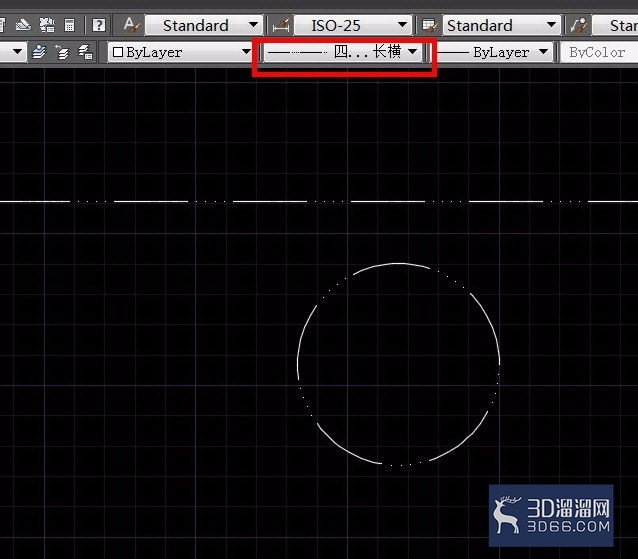

11、现在可以用新线型来制图了，是不是很酷？

注意事项线型文件如果不想修改CAD初始文件，也可以将ACAD.LIN文件修改后另存成新的LIN文件使用谢谢浏览本经验
