AutoCAD怎么自定义包含形的特殊线型？

在AutoCAD中，自定义包含形的特殊线型可以极大地提高绘图效率和准确性，尤其是在设计复杂的工程图纸时。通过自定义线型，用户可以创建符合具体需求的线条样式，如带有特定图案或标记的线型。本文将介绍如何在AutoCAD中创建和使用这些特殊线型。

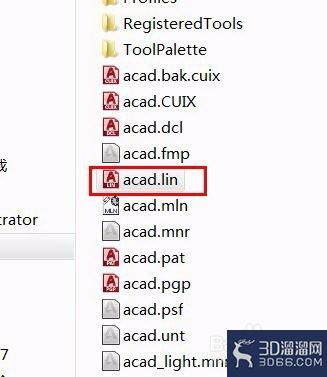

1、找到我们今天要编辑的形文件ACAD.LIN，找不到的朋友请参考前面的经验-自定义简单线型。节省篇幅，这里就不赘述了。

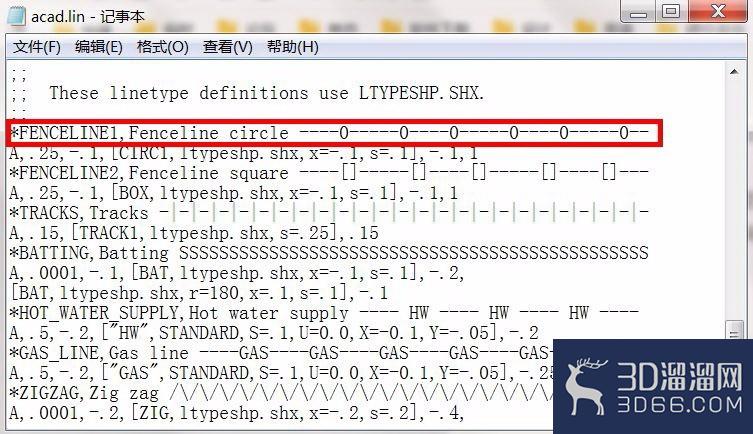

2、线型定义的格式与前面的简单线型及包含文字的线型相同，一共分为两行

第一行*线型名称,线型描述名称和描述之间的分隔符为半角逗号。后面的第二行也一样，必须使用半角逗号作为分隔符。

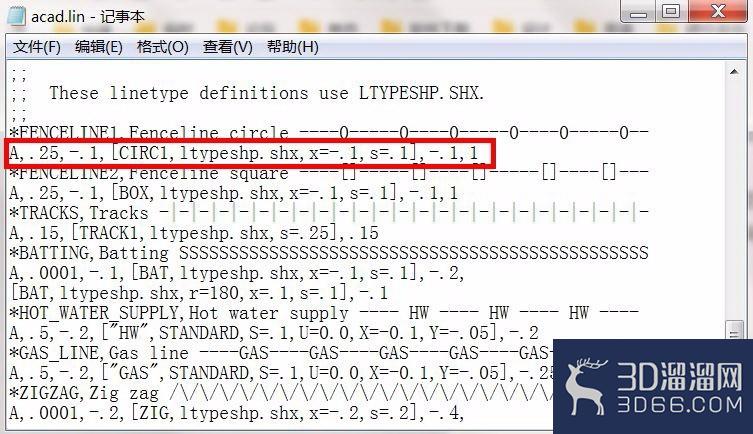

3、第二行

A,定义1,定义2——这里是正式的线型定义行。行首必须是大写“A”，对于带形的线型来说，涉及到四种对象：直线，用正数定义长度；空格，用负数定义长度；点，用0来标识；形，用[ ]里面的一串代码定义。

4、这次我们来定义一条“FENCELINE4”，也就是“[][][][][][][][][]”这样的一条线。仅用于演示如何定义带形的复杂线型，大家可以根据自己工作需求，定义自己心仪的线型。

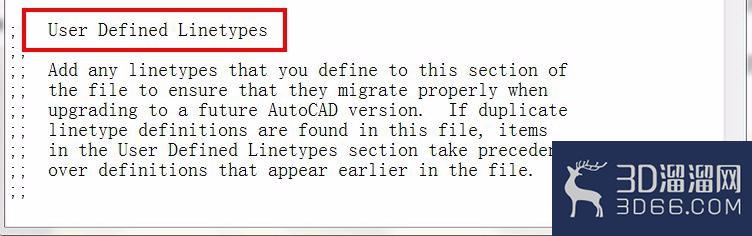

来到ACAD.LIN文件的最后一段，即用户自定义区域。

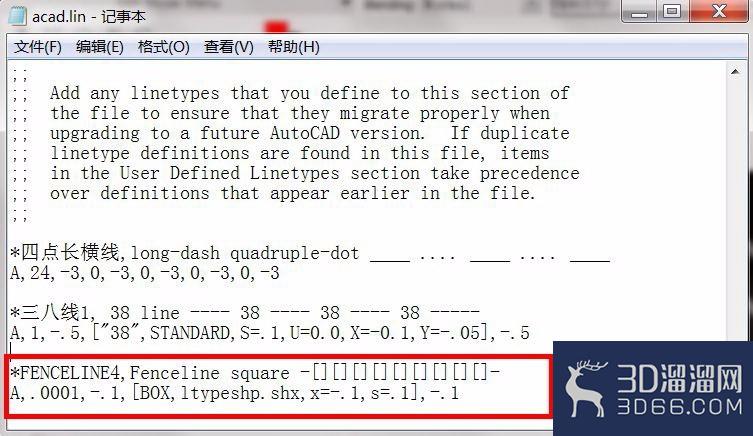

5、*FENCELINE4,Fenceline square -[][][][][][][][][]-

我给这个新线型起的名字叫“FENCELINE4”，后面是线条大概的样子，便于以后选用做参考A,.0001,-.1,[BOX,ltypeshp.shx,x=-.1,s=.1],-.1“A”之后，我定义了0.0001单位长度的线段，因为这是CAD的强制要求，必须横线起步，我们定义的时候尽量短就好了。0.1长度的空格。后面就是重头戏，定义插入线条内的形。[ ]里面第一项就是形的名字，我定义的是“BOX”。这个名字不是自己起的，是形文件里面定义好的。后面紧跟着形所在的形文件名称，我们使用的是ltypeshp.shx，这是一个CAD提供的形文件，为了便于举例子，我使用这个大家都有的形文件，以后大家可以自定义自己的形文件，提供更加丰富的形来使用。然后是4个数字参数：S-缩放比例，U/R/A-旋转角度（U正立旋转R相对旋转A绝对旋转），XY-缩进长度。这4个参数顺序不限，如果没有定义也可以不写。形定义结束。最后定义0.1长度的空格。线型定义结束

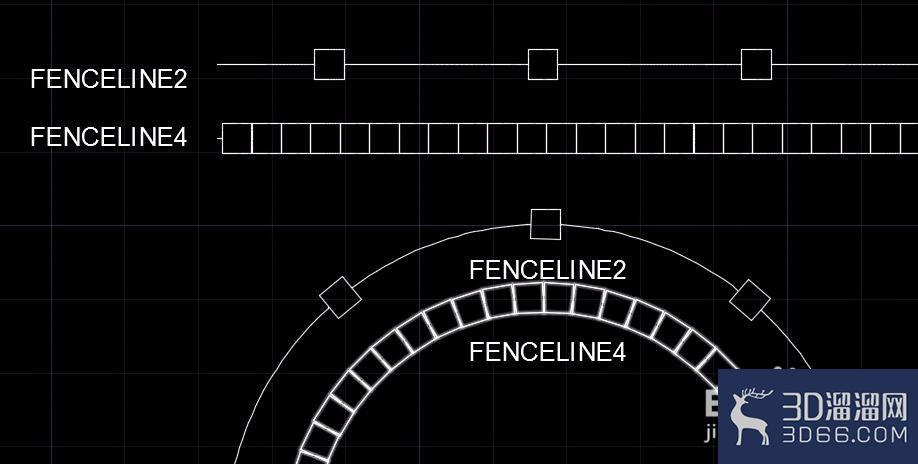

6、加载我们刚刚定义好的线型，与CAD自带的FENCELINE2相比较，得到图片中的效果。对加载线型有疑问的，请移步我引用的另外两篇经验。
