在CAD使用过程中，遇到需要将大量的块插入到其他文件中使用的情况，如果仍使用“插入”命令会十分麻烦不便，在CAD设计中心里可以找到并打开任何图形文件并获得图形的块定义，并以缩略图直观地显示出来，通过简单地拖动就可以实现在当前图形中插入块。本文就将给大家介绍CAD如何使用设计中心插入块。

激活设计中心的方法：

①在命令行中输入【ADCENTER】并按回车键确认

②功能区单击【工具】，选择打开【设计中心】

③直接使用快捷键“Ctrl+2”打开设计中心

下面以一个实例操作给大家演示如何使用设计中心插入块：

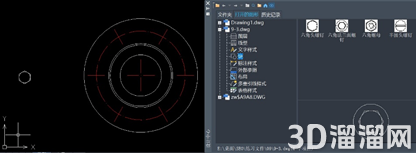

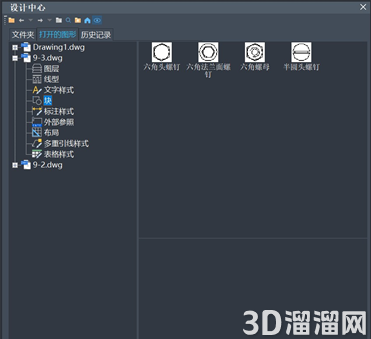

1.打开两个图形文件，将需要插入块的文件打开至当前页面，使用快捷键“Ctrl+2”打开设计中心对话框，选择【打开的图形】选项卡，展开具有多个块的文件“9-3.dwg”，并选择需要插入的“块”；

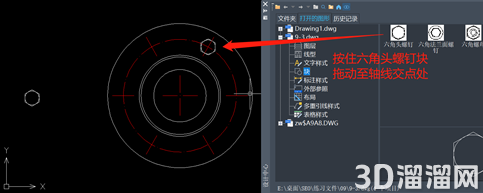

2.选中需要的块后，按住鼠标左键拖动就可以将块插入到当前图形中，为了方便拖动，可以将设计中心窗口拖到合适的位置，使得图形和设计中心都能显示出来；

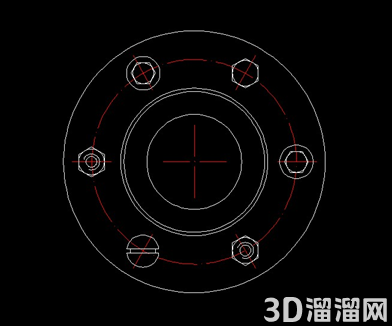

3.重复上述操作过程，拖动不同的块当前图形中，最后效果如图：
