CAD中以圆为设计中心的实例

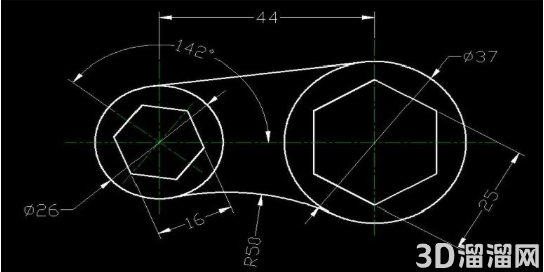

绘图参考图：

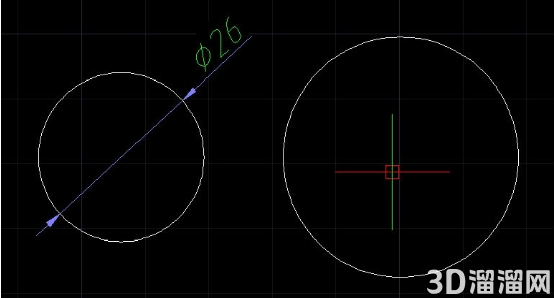

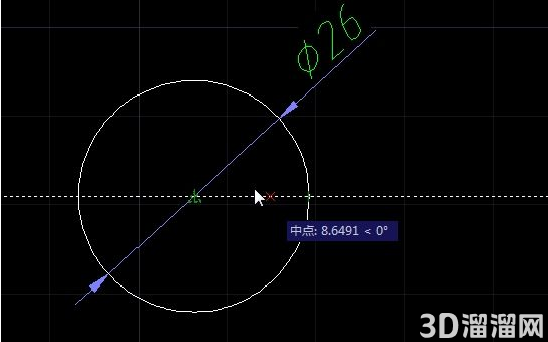

第一步：画一个直径为26的圆，然后再用圆命令，通过追踪功能向右追踪

第二步：用追踪距离为44，然后回车输入半径37/2回车

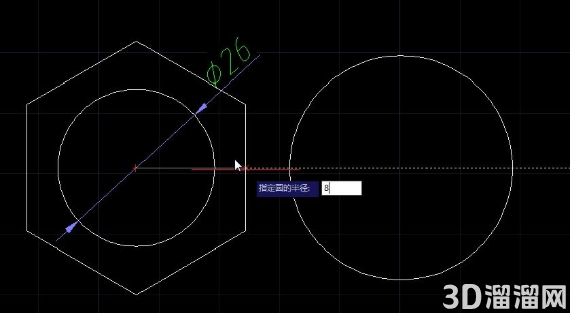

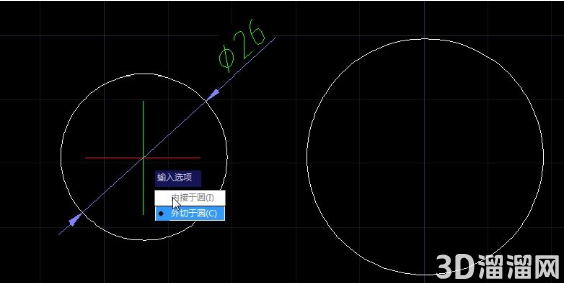

第三步：多边形命令，输入边数点击中心。出现选项中选择外切（ps：这是新版CAD，旧版CAD是没有选项版，得用命令控制），然后输入多边形的外切值为8，回车

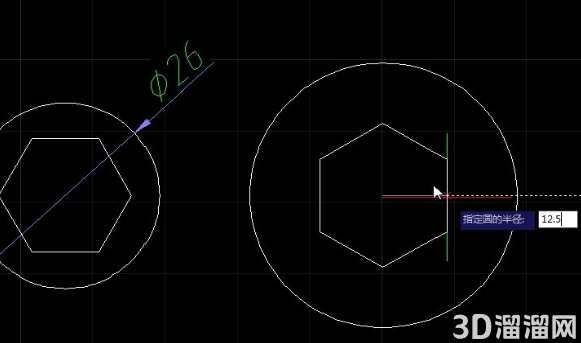

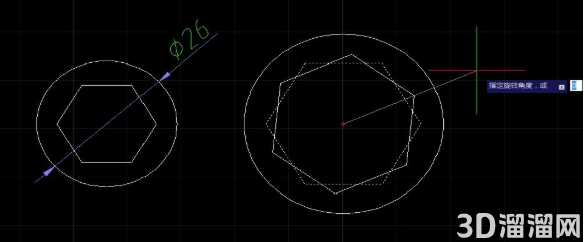

第四步：用同样的方法画另一个多边形，外切值 12.5，选中多边形进行旋转，旋转角为90度

第五步：画一条角度为172度的直线，方法是按住shift再按<,然后输入142回车，旋转多边形，旋转时记得输入参照（R）

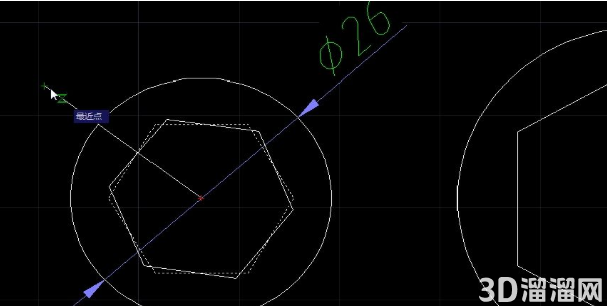

第六步：拾取旋转中心，然后拾取如图所示中点，然后这个多边形就会跟着光标动了，这时只需拖动到直线处点击直线上任意一点就可以了

第七步：画上侧的相切线，启动直线然后按住shift+右键，这时会出来一个临时捕捉列表，找到切点，再点击第一个切点，再shift+右，再点另一个切点处，这样切线就画好了

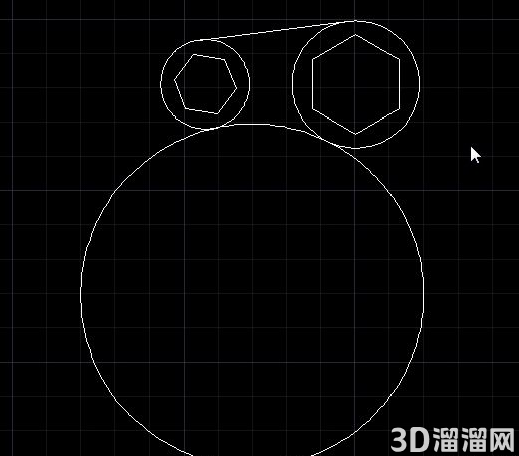

第八步：用“相切-相切-半径”画圆，点第一点相切，再第二点相切，再输半径R50，修剪掉多余的圆弧

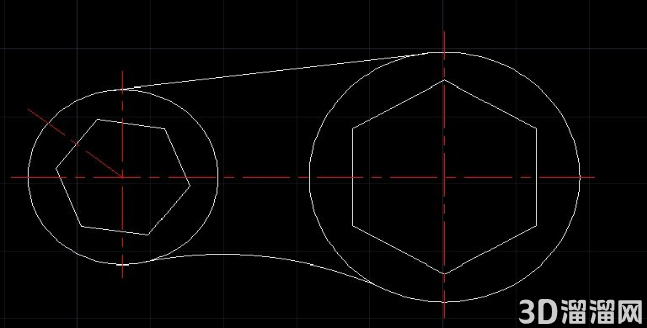

第九步：画好中心线，这样就完成啦！
