CAD中对象捕捉的使用技巧，CAD选择点的使用攻略

本文主要讲述在CAD软件中对象捕捉的使用技巧和选择点的使用攻略，通过步骤操作来掌握此方法的使用，帮助大家对对象捕捉和如何选择点有进一步的了解。

1、打开CAD软件后，我们通过在模型空间绘图区绘制一个圆，通过快捷命令C进行绘制，本次以圆给大家讲述以上所提到的问题所在。

2、这里我们假设需要从圆的圆的中心向右绘制一条直线，那么如何选择圆心并进行绘制呢？

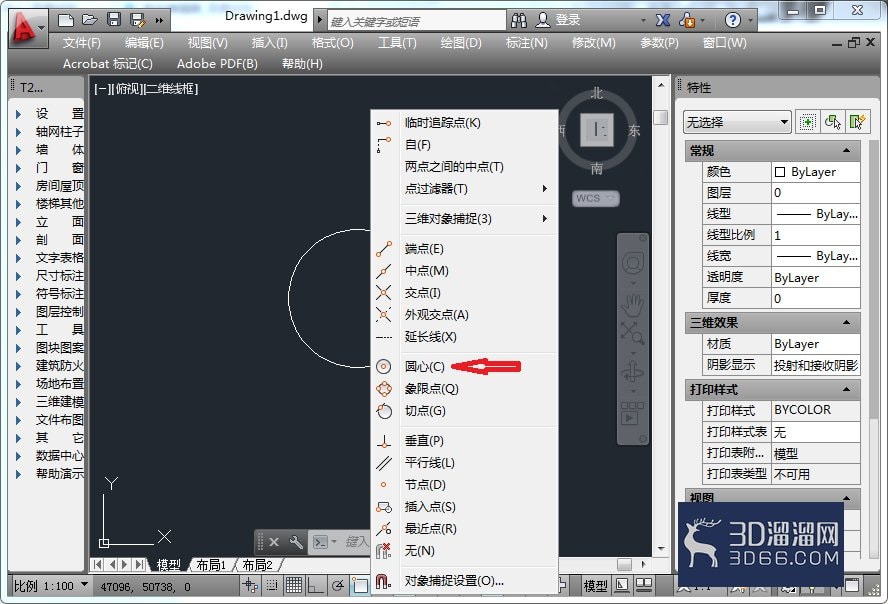

通过shift+鼠标右击在弹出子选项中选择圆心为对象捕捉点，如下图所示。

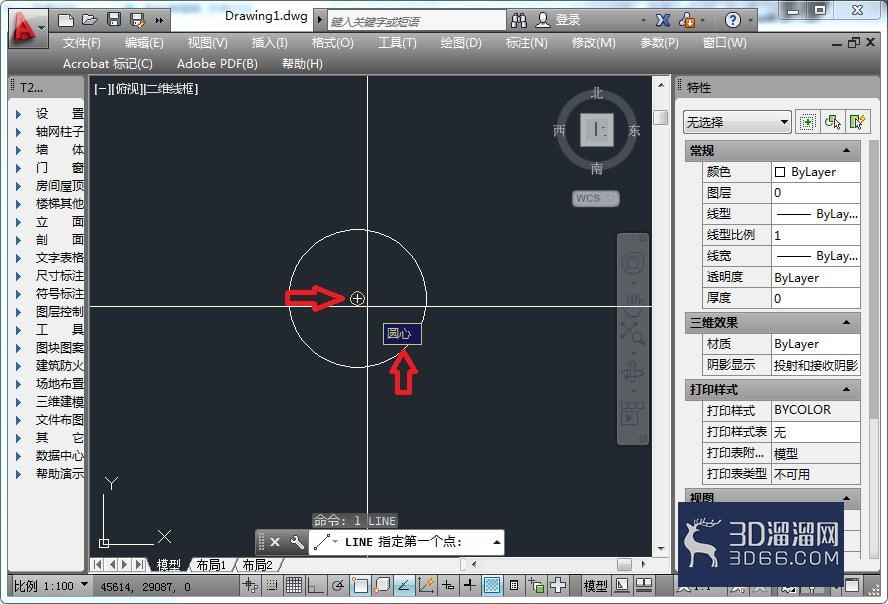

3、接着通过L命令进行绘制直线，执行命令后将十字光标移动到圆内我们可观察到对象捕捉中心点会自动捕捉，如下图所示。

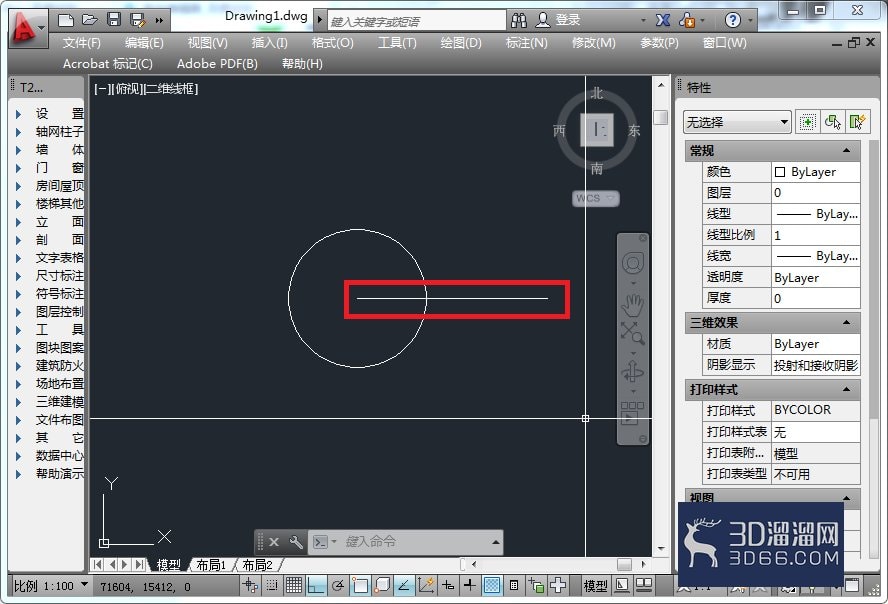

4、通过调整正交F8调整水平状态进行直线绘制，完成如下图所示。

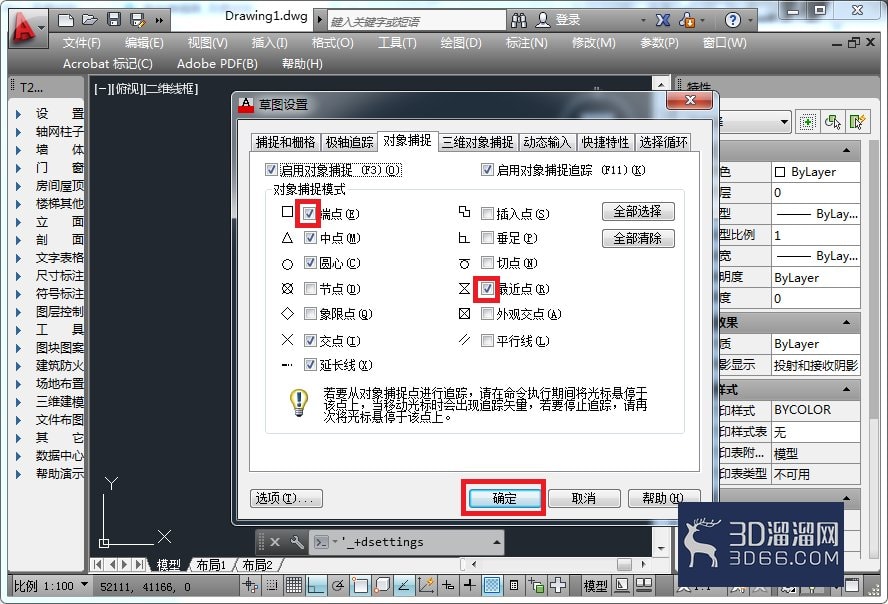

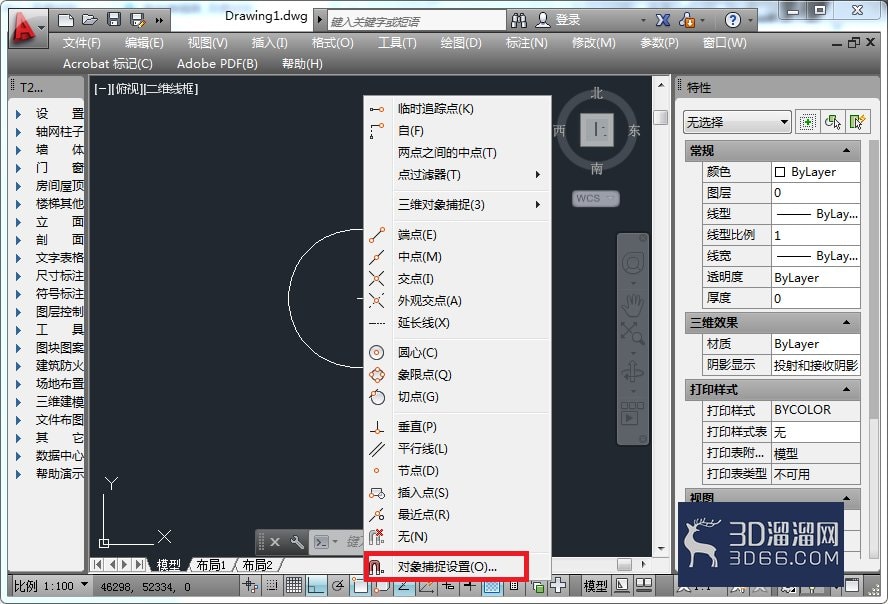

5、通过第二个步骤我们可观察到，不仅仅可以选择圆心还可以选择更多的选项，其中最近点可能会经常使用的捕捉点使用，经常使用的话可以通过选择对象捕捉设置-需要的对象捕捉模式打钩（√）即可。

关于“CAD中对象捕捉的使用技巧，CAD选择点的使用攻略”的内容就介绍到这里啦，相信大家已经掌握了技巧！更多CAD相关知识和资源，记得关注3d66资讯哦~
