CAD中自动捕捉命令的使用技巧

在CAD中，自动捕捉功能可以帮助精确定位对象的关键点，如端点、中点等。通过掌握这些捕捉技巧，能显著提高绘图效率和精度。本文将介绍如何使用自动捕捉命令及其常用技巧。

1、当我们打开CAD绘图软件后，通过在绘图区绘制一条直线，不设定长度等属性随意绘制，通过L命令进行步骤操作后结果如下图所示。

2、假设图中直线长度想进行增长，这时我们通过快捷命令F3打开自动捕捉功能，如下图所示。

3、接着继续L绘制直线，通过自动拾取当前直线的右端点进行绘制，我们来查看自动捕捉的情况，如下图所示。

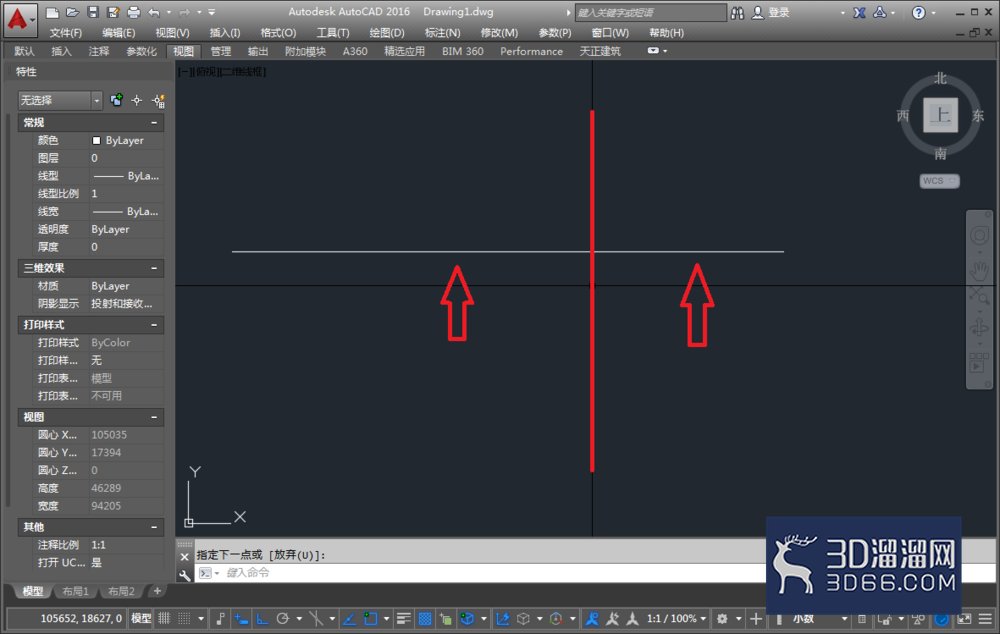

4、图中显示端点即为自动捕捉的功能使用特点，通过掌握此功能的使用可提高我们绘图的时间及效率，接着我们完成直线的增长，如下图所示。

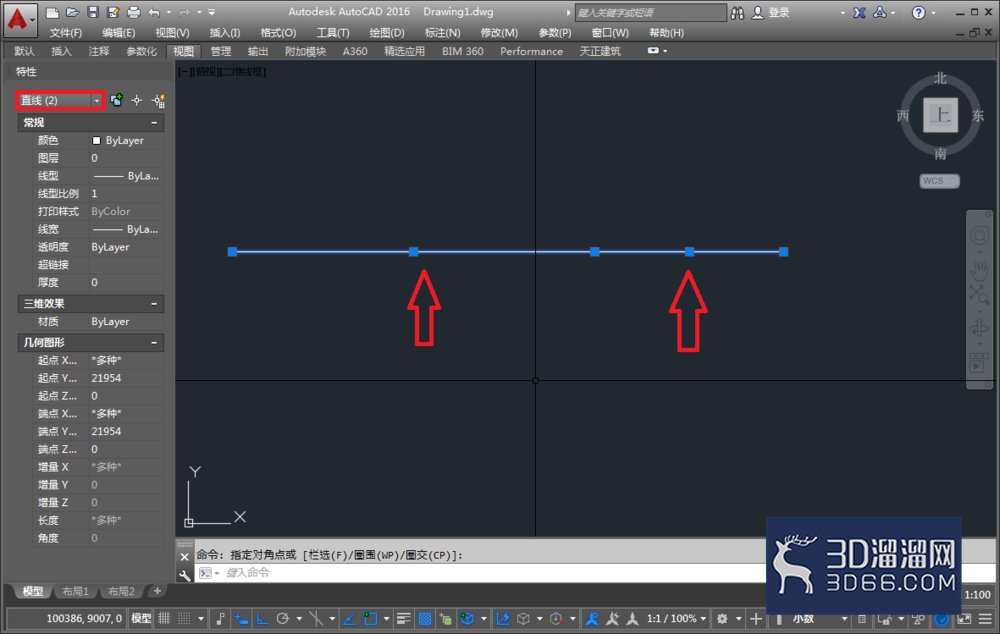

5、这里提到一点，就是增加直线的长度后当前直线为一个整体还是两个个体呢？通过下图中我们即可观察到结果，通过圈选当前线段进行查看即可。

或者通过在特征栏进行查看，如下图中红框所表示内容。

“CAD中自动捕捉命令的使用技巧”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
